44
För att kontrollera en koppling använder man i många fall en
lednings-provare, som kan vara utförd på olika sätt. Den enklaste ledningsprovaren
utgöres av en summer eller av en glimlampa med tillhörande batteri,
vanligen ett ficklampsbatteri. Med hjälp av denna kan man kontrollera,
huruvida det finnes ledande förbindelse eller om det råder avbrott mellan två
punkter. I vissa fall användes en ledningsprovare, bestående av en
ohm-meter av enkelt utförande. Ohmmetern är försedd med ett inbyggt
likströmsbatteri, vanligen ett ficklampsbatteri om 1,5 eller 4,5 V. Med hjälp av denna

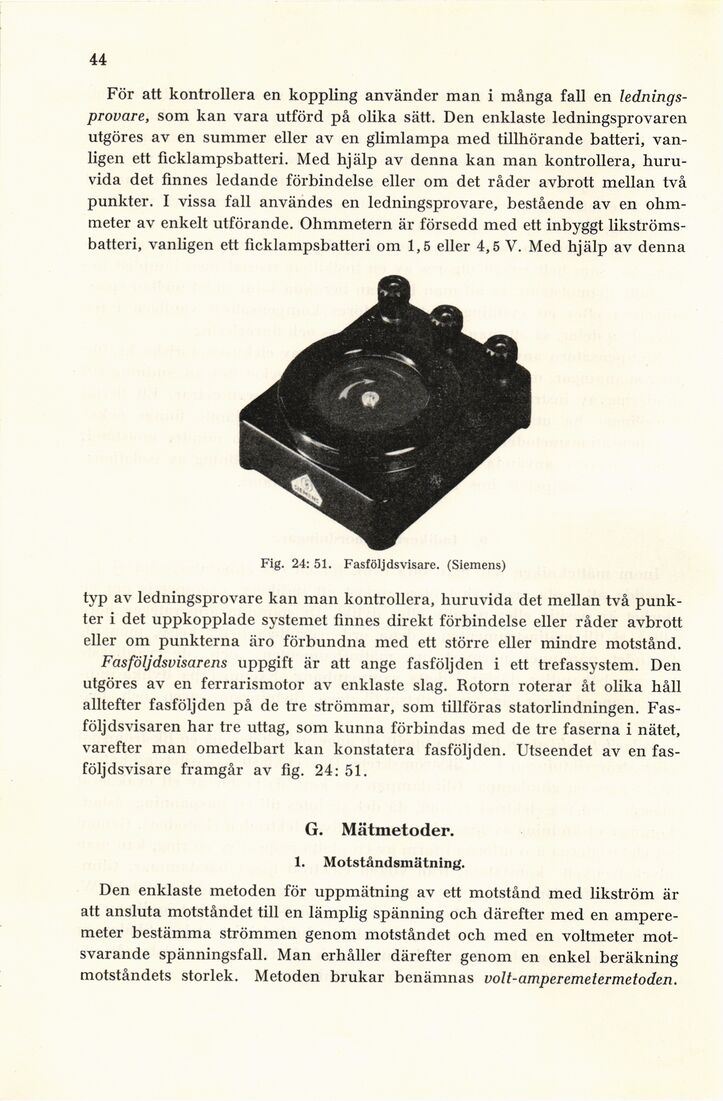

Fig. 24: 51. Fasföljdsvisare. (Siemens)
typ av ledningsprovare kan man kontrollera, huruvida det mellan två
punkter i det uppkopplade systemet finnes direkt förbindelse eller råder avbrott
eller om punkterna äro förbundna med ett större eller mindre motstånd.
Fas följdsvisarens uppgift är att ånge fasföljden i ett trefassystem. Den
utgöres av en ferrarismotor av enklaste slag. Rotorn roterar åt olika håll
alltefter fasföljden på de tre strömmar, som tillföras statorlindningen.
Fas-följdsvisaren har tre uttag, som kunna förbindas med de tre faserna i nätet,
varefter man omedelbart kan konstatera fasföljden. Utseendet av en
fasföljdsvisare framgår av fig. 24: 51.
G. Mätmetoder.
1. Motståndsmätning.
Den enklaste metoden för uppmätning av ett motstånd med likström är
att ansluta motståndet till en lämplig spänning och därefter med en
ampere-meter bestämma strömmen genom motståndet och med en voltmeter
motsvarande spänningsfall. Man erhåller därefter genom en enkel beräkning
motståndets storlek. Metoden brukar benämnas volt-amperemetermetoden.
