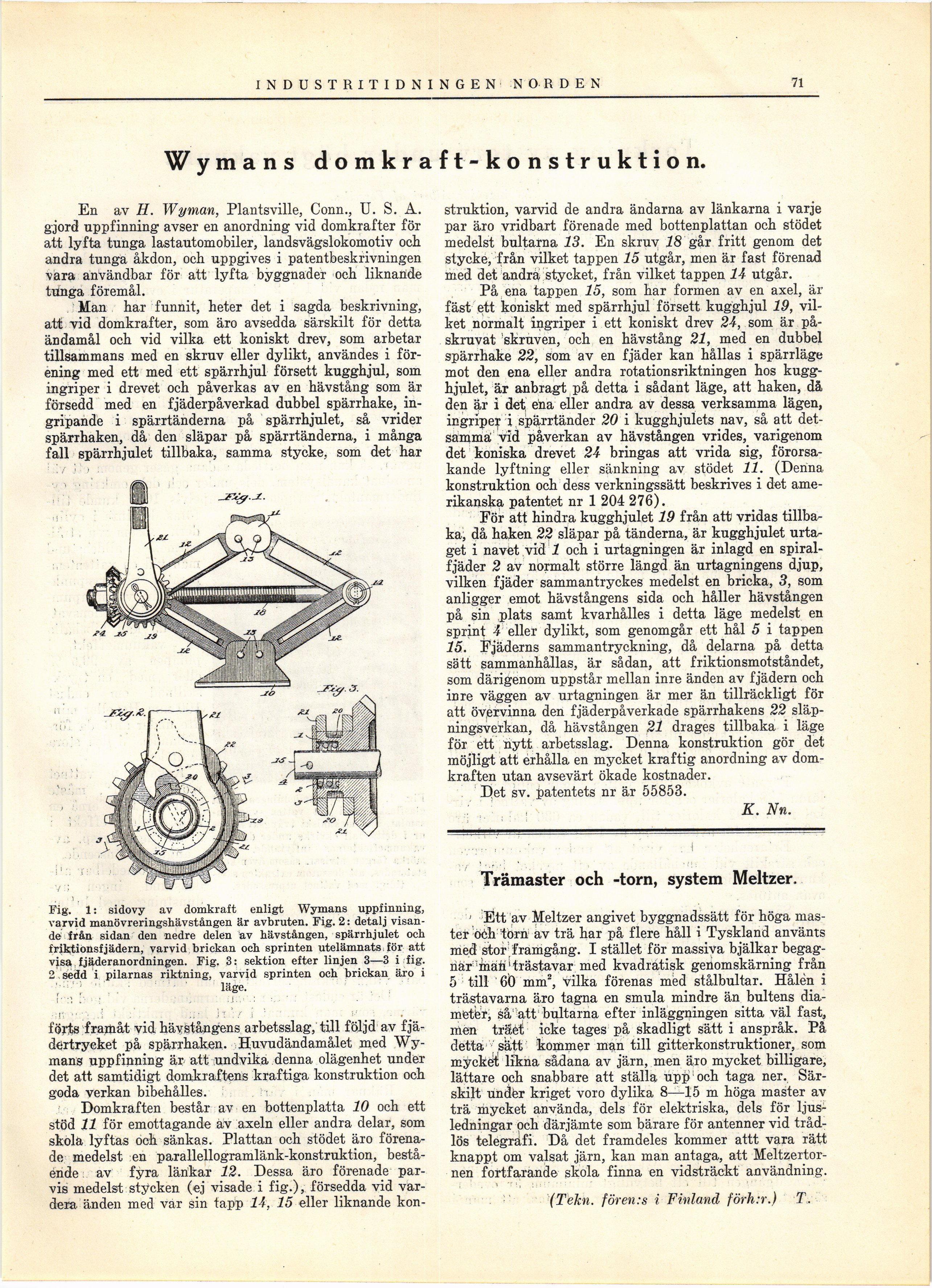

71 INDUSTRI TIDNINGEN NORDEN
Wyraans domkraft-konstruktion.
En av H. Wyman, Plantsville, Conn., U. S. A.
gjord tippfinning avser en anordning vid domkrafter för
att lyfta tunga lastautomobiler, landsvägslokomotiv och
andra tunga åkdon, och uppgives i patentbeskrivningen
vara användbar för att lyfta byggnader och liknande
tünga föremål.
Man har funnit, heter det i sagda beskrivning,
att vid domkrafter, som äro avsedda särskilt för detta
ändamål och vid vilka ett koniskt drev, som arbetar
tillsammans med en skruv eller dylikt, användes i
förening med ett med ett spärrhjul försett kugghjul, som
ingriper i drevet och påverkas av en hävstång som är
försedd med en fjäderpåverkad dubbel spärrhake,
ingripande i spärrtänderna på spärrhjulet, så vrider
spärrhaken, då den släpar på spärrtänderna, i många
fall spärrhjulet tillbaka, samma stycke, som det har
i
Fig. 1: sidovy av domkraft enligt Wymans uppfinning,
varvid manövreringshävstången är avbruten. Fig. 2: detalj
visande från sidan den nedre delen äv hävstången, spärrhjulet och
friktionsfjädern, varvid brickan och sprinten utelämnats för att
visa fjäderanordningen. Fig. 3: sektion efter linjen 3—3 i fig.
2 sedd i pilarnas riktning, varvid sprinten och brickan äro i
läge.
■ :r; " .i ;;: . i’. f \ ’’ ■ .
förts framåt vid hävstångens arbetsslag, till följd av
fjädertrycket på spärrhaken. Huvudändamålet med
Wymans uppfinning är att undvika denna olägenhet under
det att samtidigt domkraftens kraftiga konstruktion och
goda verkan bibehålles.
Domkraften består av en bottenplatta 10 och ett
stöd 11 för emottagande av axeln eller andra delar, som
skola lyftas och sänkas. Plattan och stödet äro
förenade medelst en parallellogramlänk-konstruktion,
bestående av fyra länkar 12. Dessa äro förenade
parvis medelst stycken (ej visade i fig.), försedda vid
vardera änden med var sin tapp 14, 15 eller liknande kon-
struktion, varvid de andra ändarna av länkarna i varje
par äro vridbart förenade med bottenplattan och stödet
medelst bultarna 13. En skruv 18 går fritt genom det
stycke, från vilket tappen 15 utgår, men är fast förenad
med det andra stycket, från vilket tappen 14 utgår.
På ena tappen 15, som har formen av en axel, är
fäst ett koniskt med spärrhjul försett kugghjul 19,
vilket normalt ingriper i ett koniskt drev 24, som är
påskruvat skruven, och en hävstång 21, med en dubbel
spärrhake 22, som av en fjäder kan hållas i spärrläge
mot den ena eller andra rotationsriktningen hos
kugghjulet, är anbragt på detta i sådant läge, att haken, då
den är i det éna eller andra av dessa verksamma lägen,
ingriper i spärrtänder 20 i kugghjulets nav, så att
detsamma vid påverkan av hävstången vrides, varigenom
det koniska drevet 24 bringas att vrida sig,
förorsakande lyftning eller sänkning av stödet 11. (Denna,
konstruktion och dess verkningssätt beskrives i det
amerikanska patentet nr 1 204 276).
För att hindra kugghjulet 19 från att vridas
tillbaka, då haken 22 släpar på tänderna, är kugghjulet
urtaget i navet vid 1 och i urtagningen är inlagd en
spiralfjäder 2 av normalt större längd än urtagningens djup,
vilken fjäder sammantryckes medelst en bricka, 3, som
anligger emot hävstångens sida och håller hävstången
på sin plats samt kvarhålles i detta läge medelst en
sprint 4 eller dylikt, som genomgår ett hål 5 i tappen
15. Fjäderns sammantryckning, då delarna på detta
sätt sammanhållas, är sådan, att friktionsmotståndet,
som därigenom uppstår mellan inre änden av fjädern och
inre väggen av urtagningen är mer än tillräckligt för
att övervinna den f jäderpåverkade spärrhakens 22
släp-ningsverkan, då hävstången 21 drages tillbaka i läge
för ett nytt arbetsslag. Denna konstruktion gör det
möjligt att erhålla en mycket kraftig anordning av
domkraften utan avsevärt ökade kostnader.
Det sv. patentets nr är 55853.
K. Nn.
Trämaster och -torn, system Meltzer.
Ett av Meltzer angivet byggnadssätt för höga
master och törn av trä har på flere håll i Tyskland använts
med stor framgång. I stället för massiva bjälkar
begagnar inäti1 trästavar med kvadratisk genomskärning från
5 till 60 mm2, vilka förenas med stålbultar. Hålën i
trästavarna äro tagna en smula mindre än bultens
diameter, gå att bultarna efter inläggningen sitta väl fast,
men träèt icke tages på skadligt sätt i anspråk. På
detta sätt kommer man till gitterkonstruktioner, som
mycket likna sådana av järn, men äro mycket billigare,
lättare och snabbare att ställa upp och taga ner.
Särskilt under kriget voro dylika 8—15 m höga master av
trä mycket använda, dels för elektriska, dels för
ljusledningar och därjämte som bärare för antenner vid
trådlös telegrafi. Då det framdeles kommer attt vara rätt
knappt om valsat järn, kan man antaga, att
Meltzertor-nen fortfarande skola finna en vidsträckt användning.
(Tekn. förents i Finland förh:r.) T.
