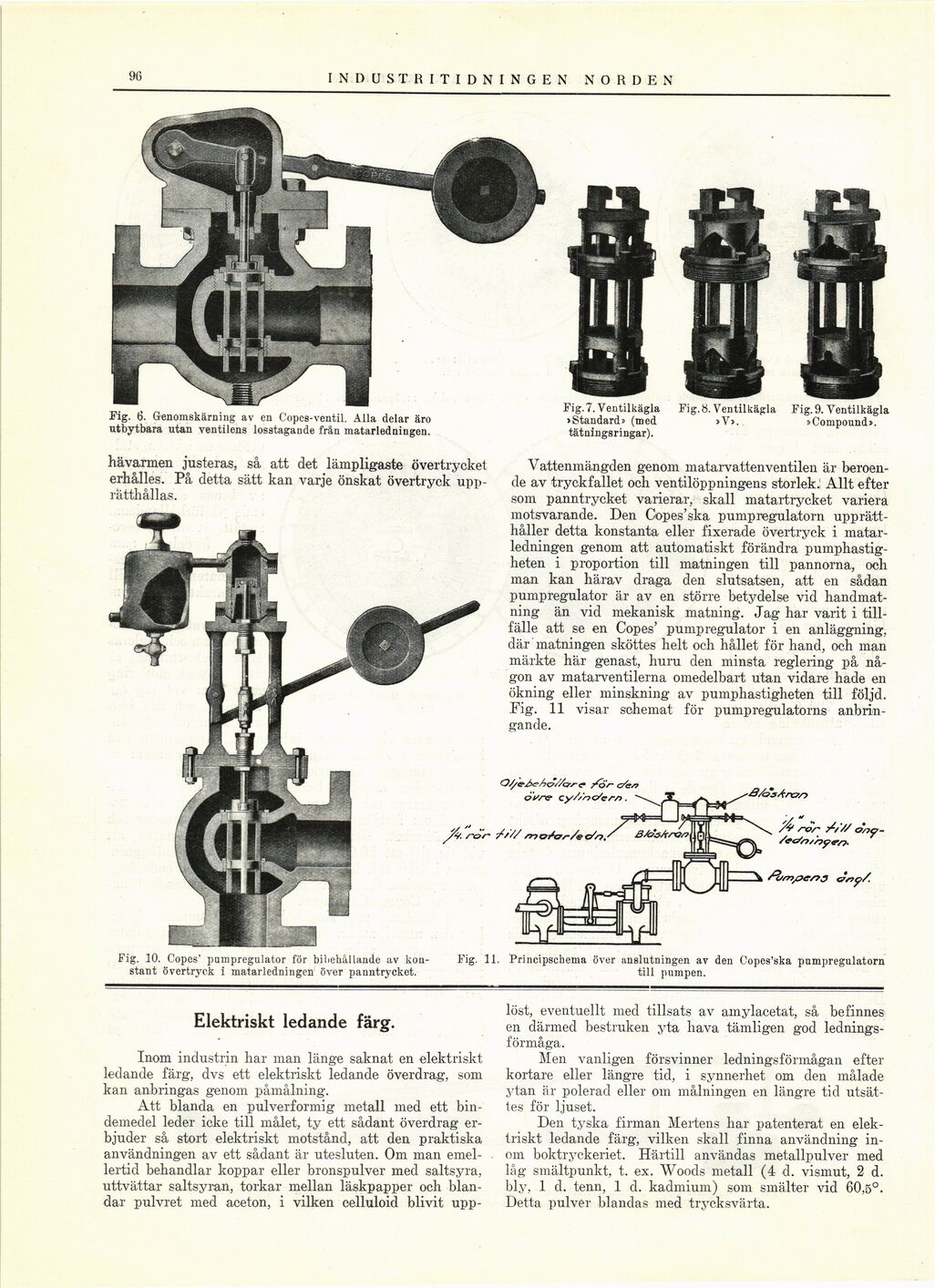

96
INDUSTRI TIDNINGEN NORDEN
Fig. 6. Genomskärning av en Copes-ventil. Alla delar äro
utbytbara utan ventilens losstagande från matarledningen.
Fig. 7. Ventilkägla
»Standard» (med
tätningsringar).
Elektriskt ledande färg.
Inom industrin har man länge saknat en elektriskt
ledande färg, dvs ett elektriskt ledande överdrag, som
kan anbringas genom påmålning.
Att blanda en pulverformig metall med ett
bindemedel leder icke till målet, ty ett sådant överdrag
erbjuder så stort elektriskt motstånd, att den praktiska
användningen av ett sådant är utesluten. Om man
emellertid behandlar koppar eller bronspulver med saltsyra,
uttvättar saltsyran, torkar mellan läskpapper och
blandar pulvret med aceton, i vilken celluloid blivit upp-
löst, eventuellt med tillsats av amylacetat, så befinnes
en därmed bestruken yta hava tämligen god
ledningsförmåga.
Men vanligen försvinner ledningsförmågan efter
kortare eller längre tid, i synnerhet om den målade
ytan är polerad eller om målningen en längre tid
utsättes för ljuset.
Den tyska firman Mertens har patenterat en
elektriskt ledande färg, vilken skall finna användning
inom boktryckeriet. Härtill användas metallpulver med
låg smältpunkt, t. ex. Woods metall (4 d. vismut, 2 d.
bly, 1 d. tenn, 1 d. kadmium) som smälter vid 60,5°.
Detta pulver blandas nred trycksvärta.
Fig. 10. Copes’ pnmpregulator för bibehållande av
konstant övertryck i matarledningen över panntrycket.
hävarmen justeras, så att det lämpligaste övertrycket
erhålles. På detta sätt kan varje önskat övertryck
upprätthållas.
Vattenmängden genom matarvattenventilen är
beroende av tryckfallet och ventilöppningens storlek. Allt efter
som panntrycket varierar, skall matartrycket variera
motsvarande. Den Copes’ska pump regulatorn
upprätthåller detta konstanta eller fixerade övertryck i
matarledningen genom att automatiskt förändra
pumphastigheten i proportion till matningen till pannorna, och
man kan härav draga den slutsatsen, att en sådan
pumpregulator är av en större betydelse vid
handmatning än vid mekanisk matning. Jag har varit i
tillfälle att se en Copes’ pumpregulator i en anläggning,
där matningen sköttes helt och hållet för hand, och man
märkte här genast, huru den minsta reglering på
någon av matarventilerna omedelbart utan vidare hade en
ökning eller minskning av pumphastigheten till följd.
Fig. 11 visar schemat för pumpregulatorns
anbringande.
////
/e&n/hym
OJ/^AcAv/Ajrr c /or c/e/7
cy/znc/errt.
Fig. 8. Ventilkägla
»V».
Fig. 9. Ventilkägla
»Compound».
Fig. 11. Principschema över anslutningen av den Copes’ska pumpregulatorn
till pumpen.
