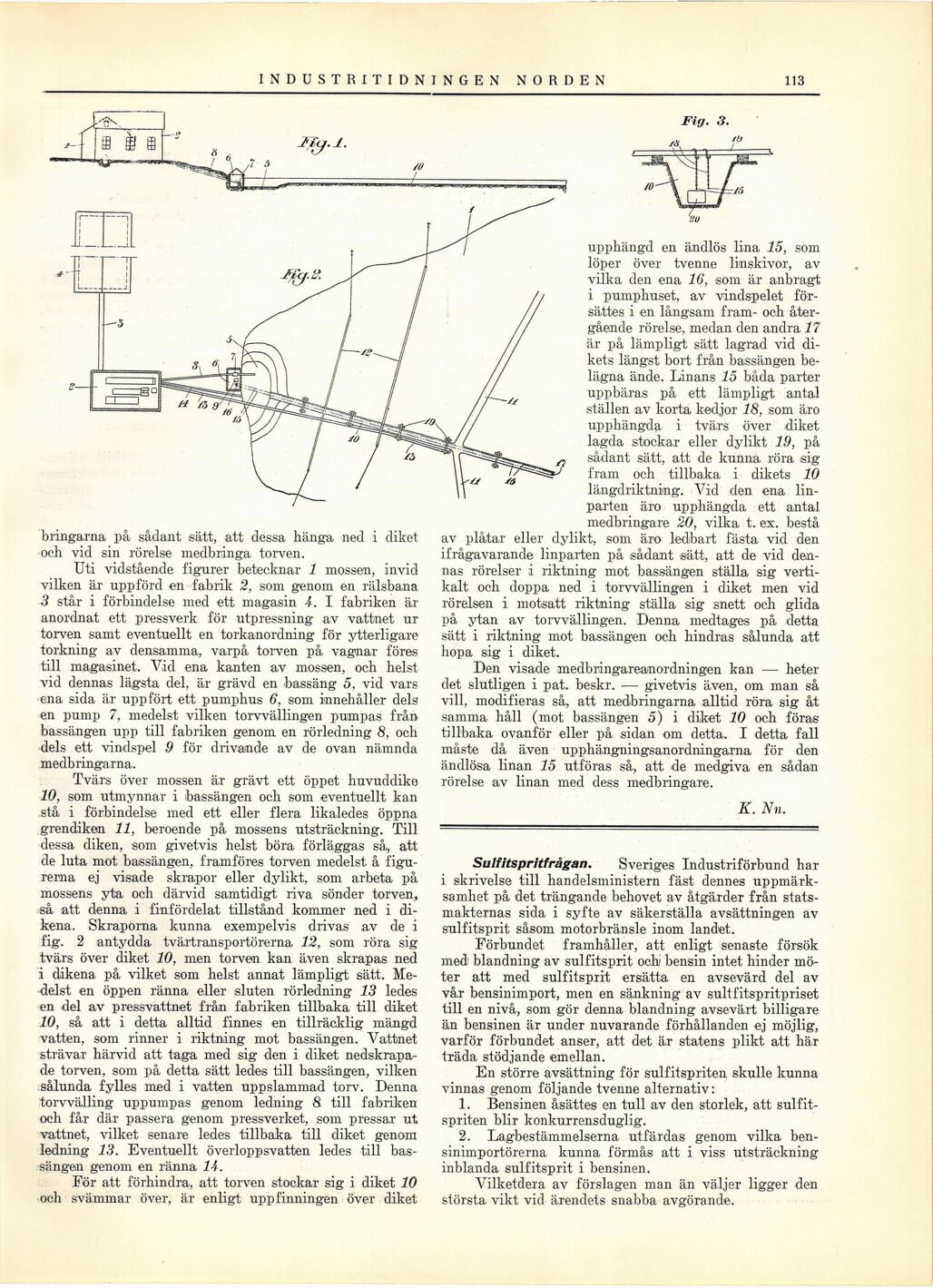

113 INDUSTRI TIDNINGEN NORDEN
Fig. 3.
bringarna på sådant sätt, att dessa hänga ned i diket
och vid sin rörelse niedbringa torven.
Uti vidstående figurer betecknar 1 mossen, invid
vilken är uppförd en fabrik 2, som genom en rälsbana
3 står i förbindelse med ett magasin 4. I fabriken är
anordnat ett pressverk för utpressning av vattnet ur
torven samt eventuellt en torkanordning för ytterligare
torkning av densamma, varpå torven på vagnar föres
till magasinet. Vid ena kanten av mossen, och helst
vid dennas lägsta del, är grävd en bassäng 5, vid vars
ena sida är uppfört ett pumphus 6, som innehåller dels
en pump 7, medelst vilken torvvällingen pumpas från
bassängen upp till fabriken genom en rörledning 8, och
dels ett vindspel 9 för drivande av de ovan nämnda
medbringarna.
Tvärs över mossen är grävt ett öppet huvuddike
10, som utmynnar i bassängen och som eventuellt kan
stå i förbindelse med ett eller flera likaledes öppna
grendiken 11, beroende på mossens utsträckning. Till
dessa diken, som givetvis helst böra förläggas så, att
de luta mot bassängen, framföres torven medelst å
figurerna ej visade skrapor eller dylikt, som arbeta på
mossens yta och därvid samtidigt riva sönder torven,
så att denna i finfördelat tillstånd kommer ned i
dikena. Skraporna kunna exempelvis drivas av de i
fig. 2 antydda tvärtransportörerna 12, som röra sig
tvärs över diket 10, men torven kan även skrapas ned
i dikena på vilket som helst annat lämpligt sätt.
Medelst en öppen ränna eller sluten rörledning 13 ledes
en del av pressvattnet från fabriken tillbaka till diket
10, så att i detta alltid finnes en tillräcklig mängd
vatten, som rinner i riktning mot bassängen. Vattnet
strävar härvid att taga med sig den i diket
nedskrapade torven, som på detta sätt ledes till bassängen, vilken
sålunda fylles med i vatten uppslammad torv. Denna
torvvälling uppumpas genom ledning 8 till fabriken
och får där passera genom pressverket, som pressar ut
vattnet, vilket senare ledes tillbaka till diket genom
ledning 13. Eventuellt överloppsvatten ledes till
bassängen genom en ränna 14.
För att förhindra, att torven stockar sig i diket 10
och svämmar över, är enligt uppfinningen över diket
upphängd en ändlös lina 15, som
löper över tvenne linskivor, av
vilka den ena 16, som är anbragt
i pumphuset, av vindspelet
försättes i en långsam fram- och
återgående rörelse, medan den andra 17
är på lämpligt sätt lagrad vid
dikets längst bort från bassängen
belägna ände. Linans 15 båda parter
uppbäras på ett lämpligt antal
ställen av korta kedjor 18, som äro
upphängda i tvärs över diket
lagda stockar eller dylikt 19, på
sådant sätt, att de kunna röra sig
fram och tillbaka i dikets 10
längdriktning. Vid den ena
linparten äro upphängda ett antal
medbringare 20, vilka t. ex. bestå
av plåtar eller dylikt, som äro ledbart fästa vid den
ifrågavarande linparten på sådant sätt, att de vid
dennas rörelser i riktning mot bassängen ställa sig
vertikalt och doppa ned i torvvällingen i diket men vid
rörelsen i motsatt riktning ställa sig snett och glida
på ytan av torvvällingen. Denna medtages på detta
sätt i riktning mot bassängen och hindras sålunda att
hopa sig i diket.
Den visade medbringareanordningen kan — heter
det slutligen i pat. beskr. — givetvis även, om man så
vill, modifieras så, att medbringarna alltid röra sig åt
samma håll (mot bassängen 5) i diket 10 och föras
tillbaka ovanför eller på sidan om detta. I detta fall
måste då även upphängningsanordningarna för den
ändlösa linan 15 utföras så, att de medgiva en sådan
rörelse av linan med dess medbringare.
K. Nn.
Sulfltspritfrågan. Sveriges Industriförbund har
i skrivelse till handelsministern fäst dennes
uppmärksamhet på det trängande behovet av åtgärder från
statsmakternas sida i syfte av säkerställa avsättningen av
sulfitsprit såsom motorbränsle inom landet.
Förbundet framhåller, att enligt senaste försök
med blandning av sulfitsprit och bensin intet hinder
möter att med sulfitsprit ersätta en avsevärd del av
vår bensinimport, men en sänkning av sultfitspritpriset
till en nivå, som gör denna blandning avsevärt billigare
än bensinen är under nuvarande förhållanden ej möjlig,
varför förbundet anser, att det är statens plikt att här
träda stödjande emellan.
En större avsättning för sulfitspriten skulle kunna
vinnas genom följande tvenne alternativ:
1. Bensinen åsättes en tull av den storlek, att
sulfitspriten blir konkurrensduglig.
2. Lagbestämmelserna utfärdas genom vilka
bensinimportörerna kunna förmås att i viss utsträckning
inblanda sulfitsprit i bensinen.
Vilketdera av förslagen man än väljer ligger den
största vikt vid ärendets snabba avgörande.
