130
INDUSTRI TIDNINGEN NORDEN
Det ena skottet tog vid det andra och hällebergen
fördubblade knallen, så att vi kunde föreställa oss vad
härligt genljud det måste ha varit, då hans K. m:t efter
gruvefogdens berättelse var vid gruvan 1744, då
några hundra skott efter varandra lossades. Gruvfogden
berättade även, att ju starkare smällarna äro, desto
mindre effekt göra skotten i brytningen, men ju
svagare smällen är desto mera rasar det i gruvan. När de
börja att skjuta hålles alltid den ordning, att en gruva
börjar och sedan efter varannan allt som det kommer
i ordningen. Skjutningarna ske aldrig oftare än om
middagarna, helst som alla förmiddagar användas till
att borra och ladda.
Vad stor skogsbesparing sker med sprängning
gentemot tillmakning med ved kan man därav sluta, att
då 12- à 14 000 famnar stavrumsved årligen åtgått
den tid man brände, har, sedan denna hugneliga
inrättning kommit i stället, åtgången icke stigit till mera än
6- à 700 famnar årligen, varemot det övriga arbetet
förrättas med ungefärligen 200 centner krut.
Arbetare vid gruvan vinter och sommar utgöra
omkring 260 personer, vilkas ordinarie dagspenning är 24
öre k...t om dagen, men de som borra neder i gruvan
få sin lön för vart kvarter de borra och kunna förtjäna
sig innemot 7 mark om dagen. Timmermän vid gruvan
får en daler pr dag.
Den stora stånggången eller den maskin, som
uppfördrar vattnet ur gruvan, går nästan 1/4 mil ifrån
gruvan och sättes i rörelse av ett ganska stort
vattenhjul, vars diameter är 20 alnar. Men utom dessa äro
små stånggångar, som drivas med hästvindar.
Vi skildes således vid Dannemora gruvor, glada
däröver, att folk även finnes, som skatta sig lyckliga,
att leva ett uselt liv efter de veta icke av något
tillräckligare medel till deras utkomst.
(Forts.)
Ny brandalarmapparat.
En automatiskt brandalarmapparat, som träder i
verksamhet vid en plötslig temperaturstegring i
omgivningen men förblir overksam, när temperaturstegringen
sker långsamt och jämt, t. ex. genom solvärme eller
konstgjord uppvärmning, har konstruerats av R. C.
Uriarte och V. A. Aldana, Barcelona, och patenterats
i Sverige under nr 56 257.
Apparatens verkningssätt beror på att när
temperaturen stiger i ett slutet rum de
uppvärmda luftlagren komma att stiga uppåt, tills
de uppnå rummets övre del, så att de i detta befintliga
luftlagrens täthet växer från taket mot golvet. Vid
apparaten äro de värmeabsorberande organen eller rören
anbragta på så sätt i tre eller flera inbördes oberoende
grupper, den ena ovanför den andra, att de uppvärmda
luftlagren i det ram, vari apparaten är anbragt, komma
att verka långsamt och gradvis på nämnda grupper, den
ena efter den andra, samt att den uppvärmda luften
kan slippa ut från var och en av dem genom en kanal.

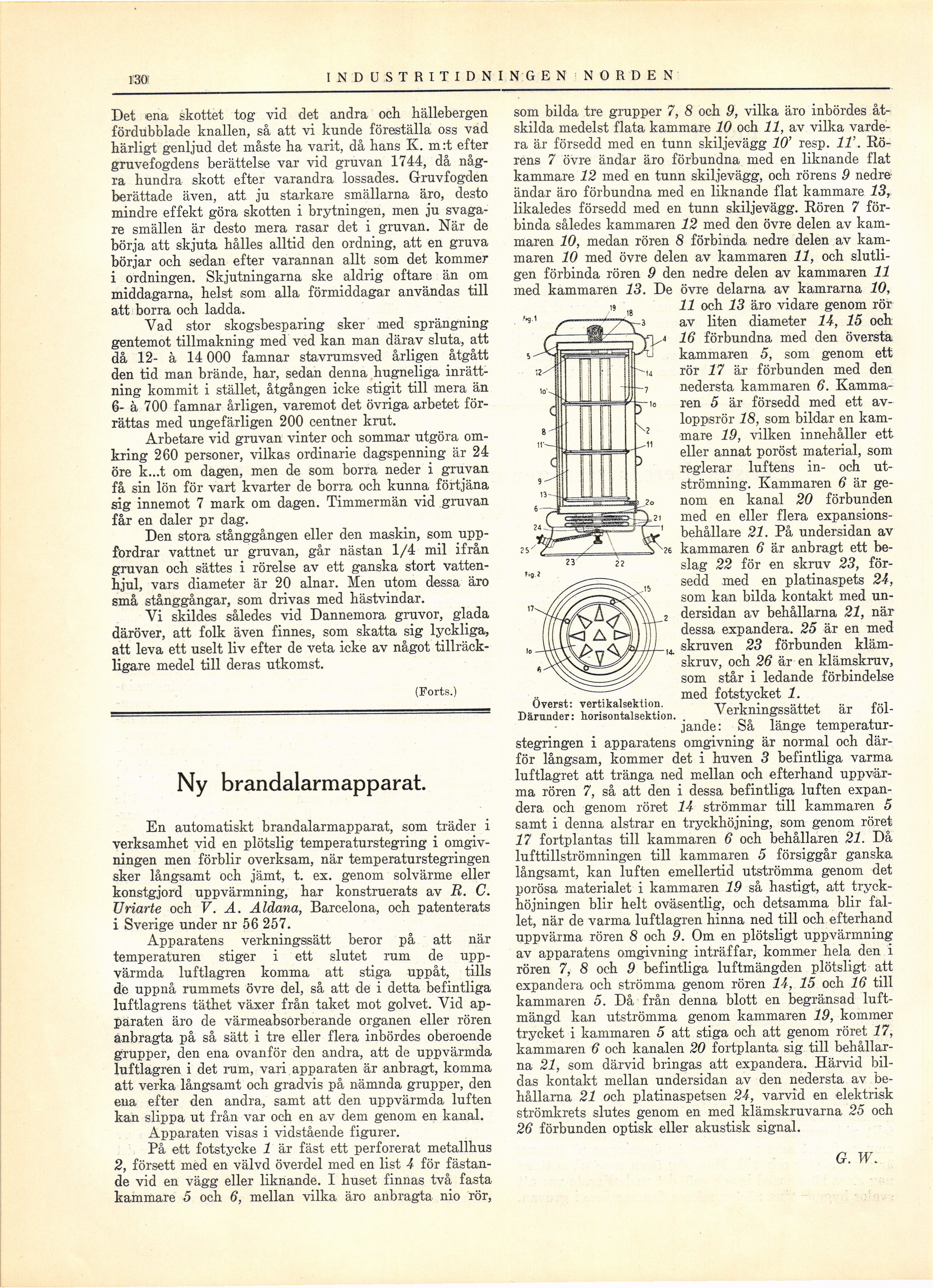

Apparaten visas i vidstående figurer.
På ett fotstycke 1 är fäst ett perforerat metallhus
2, försett med en välvd överdel med en list 4 för
fästande vid en vägg eller liknande. I huset finnas två fasta
kammare 5 och 6, mellan vilka äro anbragta nio rör,
som bilda tre grupper 7, 8 och 9, vilka äro inbördes
åtskilda medelst flata kammare 10 och 11, av vilka
vardera är försedd med en tunn skiljevägg 10’ resp. 11’.
Rörens 7 övre ändar äro förbundna med en liknande flat
kammare 12 med en tunn skiljevägg, och rörens 9 nedre
ändar äro förbundna med en liknande flat kammare 13,
likaledes försedd med en tunn skiljevägg. Rören 7
förbinda således kammaren 12 med den övre delen av
kammaren 10, medan rören 8 förbinda nedre delen av
kammaren 10 med övre delen av kammaren 11, och
slutligen förbinda rören 9 den nedre delen av kammaren 11
med kammaren 13. De övre delarna av kamrarna 10,
11 och 13 äro vidare genom rör
av liten diameter 14, 15 och
16 förbundna med den översta
kammaren 5, som genom ett
rör i 7 är förbunden med den
nedersta kammaren 6.
Kammaren 5 är försedd med ett
avloppsrör 18, som bildar en
kammare 19, vilken innehåller ett
eller annat poröst material, som
reglerar luftens in- och
utströmning. Kammaren 6 är
genom en kanal 20 förbunden
med en eller flera
expansionsbehållare 21. På undersidan av
kammaren 6 är anbragt ett
beslag 22 för en skruv 23,
försedd med en platinaspets 24,
som kan bilda kontakt med
undersidan av behållarna 21, när
dessa expandera. 25 är en med
skruven 23 förbunden
klämskruv, och 26 är en klämskruv,
som står i ledande förbindelse
med fotstycket 1.
Verkningssättet är
följande: Så länge
temperatur-stegringen i apparatens omgivning är normal och
därför långsam, kommer det i huven 3 befintliga varma
luftlagret att tränga ned mellan och efterhand
uppvärma rören 7, så att den i dessa befintliga luften
expandera och genom röret 14 strömmar till kammaren 5
samt i denna alstrar en tryckhöjning, som genom röret
17 fortplantas till kammaren 6 och behållaren 21. Då
lufttillströmningen till kammaren 5 försiggår ganska
långsamt, kan luften emellertid utströmma genom det
porösa materialet i kammaren 19 så hastigt, att
tryckhöjningen blir helt oväsentlig, och detsamma blir
fallet, när de varma luftlagren hinna ned till och efterhand
uppvärma rören 8 och 9. Om en plötsligt uppvärmning
av apparatens omgivning inträffar, kommer hela den i
rören 7, 8 och 9 befintliga luftmängden plötsligt att
expandera och strömma genom rören 14, 15 och 16 till
kammaren 5. Då från denna blott en begränsad
luftmängd kan utströmma genom kammaren 19, kommer
trycket i kammaren 5 att stiga och att genom röret 17,
kammaren 6 och kanalen 20 fortplanta sig till
behållarna 21, som därvid bringas att expandera. Härvid
bildas kontakt mellan undersidan av den nedersta av
behållarna 21 och platinaspetsen 24, varvid en elektrisk
strömkrets slutes genom en med klämskruvarna 25 och
26 förbunden optisk eller akustisk signal.
G. W.
Överst: vertikalsektion.
Därunder: horisontalsektion.
