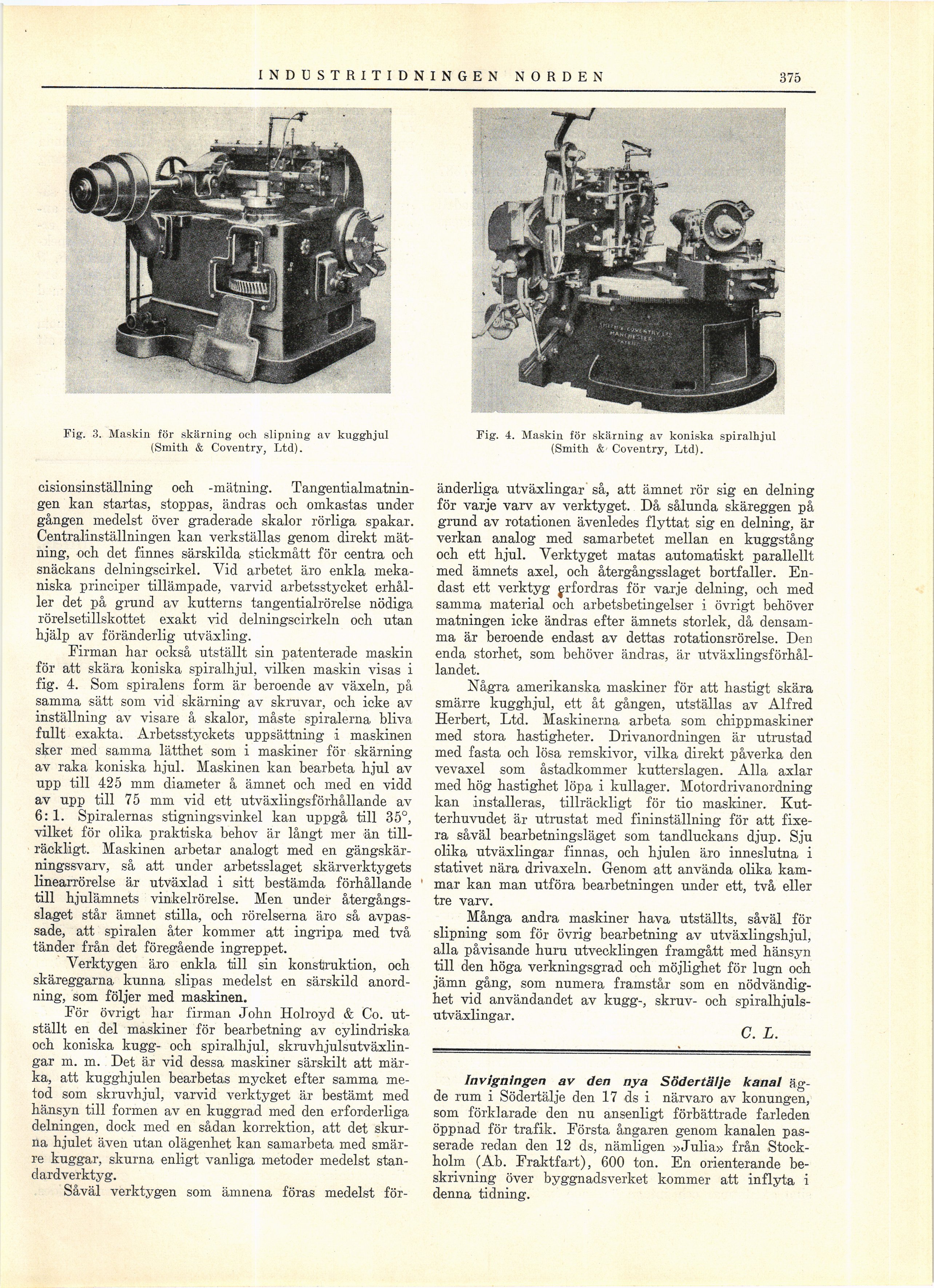

375 , INDUSTRITIDNINGEN NORDEN
Fig. 3. Maskin för skärning oeh slipning av kugghjul
(Smith & Coventry, Ltd).
cisionsinställning oeh -mätning.
Tangentialmatnin-gen kan startas, stoppas, ändras och omkastas under
gången medelst över graderade skalor rörliga spakar.
Centralinställningen kan verkställas genom direkt
mätning, och det finnes särskilda stickmått för centra och
snäckans delningscirkel. Vid arbetet äro enkla
mekaniska principer tillämpade, varvid arbetsstycket
erhåller det på grund av kutterns tangentialrörelse nödiga
rörelsetillskottet exakt vid delningscirkeln och utan
hjälp av föränderlig utväxling.
Firman har också utställt sin patenterade maskin
för att skära koniska spiralhjul, vilken maskin visas i
fig. 4. Som spiralens form är beroende av växeln, på
samma sätt som vid skärning av skruvar, och icke av
inställning av visare å skalor, måste spiralerna bliva
fullt exakta. Arbetsstyckets uppsättning i maskinen
sker med samma lätthet som i maskiner för skärning
av raka koniska hjul. Maskinen kan bearbeta hjul av
upp till 425 mm diameter å ämnet och med en vidd
av upp till 75 mm vid ett utväxiingsförhållande av
6:1. Spiralernas stigningsvinkel kan uppgå till 35°,
vilket för olika praktiska behov är långt mer än
tillräckligt. Maskinen arbetar analogt med en
gängskärningssvarv, så att under arbetsslaget skärverktygets
linearrörelse är utväxlad i sitt bestämda förhållande
till hjulämnets vinkelrörelse. Men under
återgångsslaget står ämnet stilla, och rörelserna äro så
avpassade, att spiralen åter kommer att ingripa med två
tänder från det föregående ingreppet.
Verktygen äro enkla till sin konstruktion, och
skäreggarna kunna slipas medelst en särskild
anordning, som följer med maskinen.
För övrigt har firman John Holroyd & Co.
utställt en del maskiner för bearbetning av cylindriska
och koniska kugg- och spiralhjul,
skruvhjulsutväxlin-gar m. m. Det är vid dessa maskiner särskilt att
märka, att kugghjulen bearbetas mycket efter samma
metod som skruvhjul, varvid verktyget är bestämt med
hänsyn till formen av en kuggrad med den erforderliga
delningen, dock med en sådan korrektion, att det
skurna hjulet även utan olägenhet kan samarbeta med
smärre kuggar, skurna enligt vanliga metoder medelst
standardverktyg.
Såväl verktygen som ämnena föras medelst för-
Fig. 4. Maskin för skärning av koniska spiralhjul
(Smith & Coventry, Ltd).
änderliga utväxlingar så, att ämnet rör sig en delning
för varje varv av verktyget. Då sålunda skäreggen på
grund av rotationen ävenledes flyttat sig en delning, är
verkan analog med samarbetet mellan en kuggstång
och ett hjul. Verktyget matas automatiskt parallellt
med ämnets axel, och återgångsslaget bortfaller.
Endast ett verktyg jrfordras för varje delning, och med
samma material och arbetsbetingelser i övrigt behöver
matningen icke ändras efter ämnets storlek, då
densamma är beroende endast av dettas rotationsrörelse. Den
enda storhet, som behöver ändras, är
utväxlingsförhållandet.
Några amerikanska maskiner för att hastigt skära
smärre kugghjul, ett åt gången, utställas av Alfred
Herbert, Ltd. Maskinerna arbeta som chippmaskiner
med stora hastigheter. Drivanordningen är utrustad
med fasta och lösa remskivor, vilka direkt påverka den
vevaxel som åstadkommer kutterslagen. Alla axlar
med hög hastighet löpa i kullager. Motordrivanordning
kan installeras, tillräckligt för tio maskiner.
Kutterhuvudet är utrustat med fininställning för att
fixera såväl bearbetningsläget som tandluckans djup. Sju
olika utväxlingar finnas, och hjulen äro inneslutna i
stativet nära drivaxeln. Genom att använda olika
kammar kan man utföra bearbetningen under ett, två eller
tre varv.
Många andra maskiner hava utställts, såväl för
slipning som för övrig bearbetning av utväxlingshjul,
alla påvisande huru utvecklingen framgått med hänsyn
till den höga verkningsgrad och möjlighet för lugn och
jämn gång, som numera framstår som en
nödvändighet vid användandet av kugg-, skruv- och
spiralhjuls-utväxlingar.
C. L.
Invigningen av den nya Södertälje kanal
ägde rum i Södertälje den 17 ds i närvaro av konungen,
som förklarade den nu ansenligt förbättrade farleden
öppnad för trafik. Första ångaren genom kanalen
passerade redan den 12 ds, nämligen »Julia» från
Stockholm (Ab. Fraktfart), 600 ton. En orienterande
beskrivning över byggnadsverket kommer att inflyta i
denna tidning.
