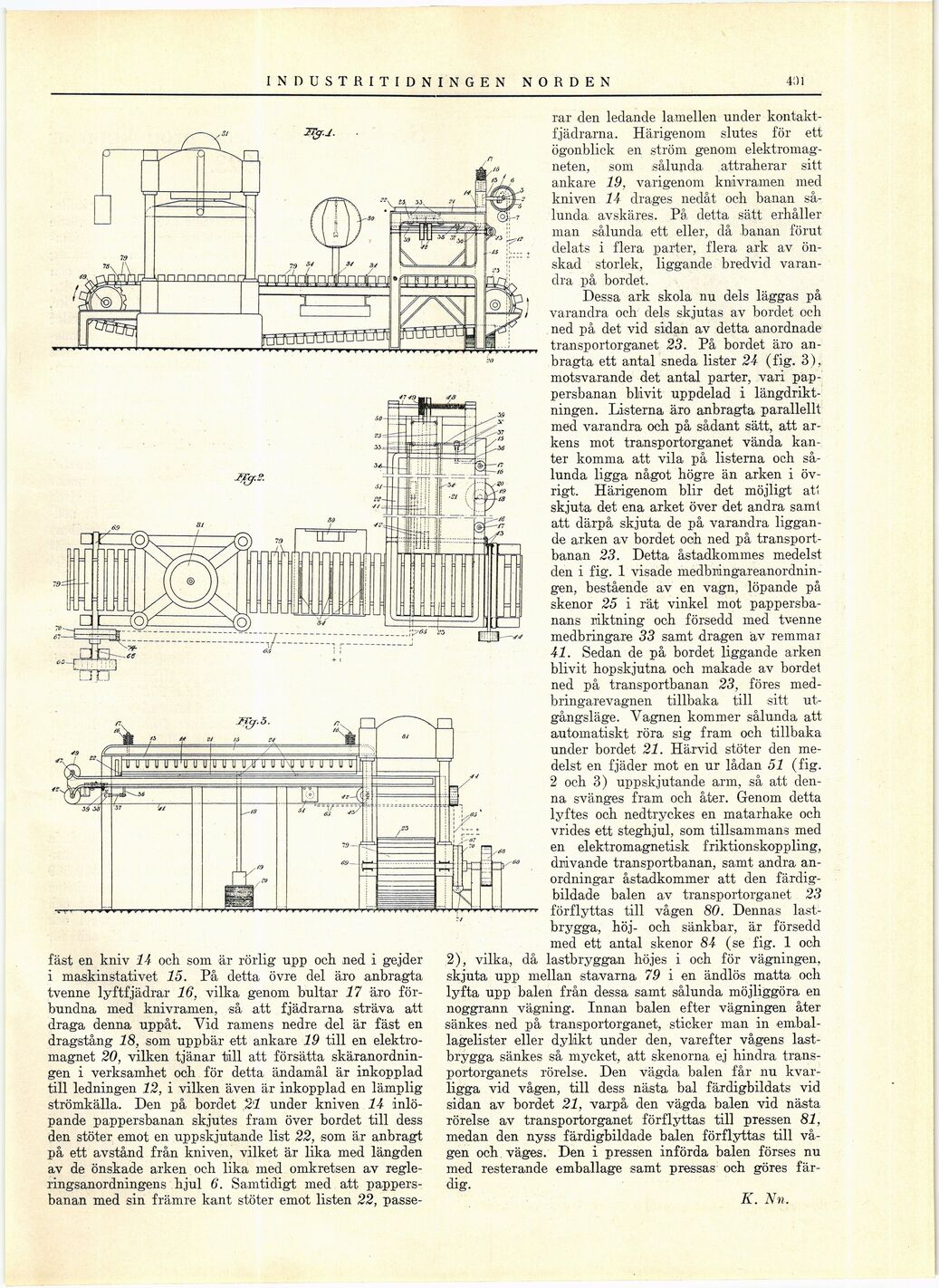

INDUSTRITIDNINGEN NORDEN
41)1
Zfy.J.
fäst en kniv 14 och som är rörlig upp och ned i gejder
i maskinstativet 15. På detta övre del äro anbragta
tvenne lyftfjädrar 16, vilka genom bultar 17 äro
förbundna med knivramen, så att fjädrarna sträva att
draga denna uppåt. Vid ramens nedre del är fäst en
dragstång 18, som uppbär ett ankare 19 till en
elektromagnet 20, vilken tjänar till att försätta
skäranordningen i verksamhet och för detta ändamål är inkopplad
till ledningen 12, i vilken även är inkopplad en lämplig
strömkälla. Den på bordet 2’1 under kniven 14
inlöpande pappersbanan skjutes fram över bordet till dess
den stöter emot en uppskjutande list 22, som är anbragt
på ett avstånd från kniven, vilket är lika med längden
av de önskade arken och lika med omkretsen av
regleringsanordningens hjul 6. Samtidigt med att
pappers-banan med sin främre kant stöter emot listen 22, passe-
rar den ledande lamellen under
kontakt-fjädrarna. Härigenom slutes för ett
ögonblick en ström genom
elektromagneten, som sålunda attraherar sitt
ankare 19, varigenom knivramen med
kniven 14 drages nedåt och banan
sålunda avskäres. På detta sätt erhåller
man sålunda ett eller, då banan förut
delats i flera parter, flera ark av
önskad storlek, liggande bredvid
varandra på bordet.
Dessa ark skola nu dels läggas på
varandra och dels skjutas av bordet och
ned på det vid sidan av detta anordnade
transportorganet 23. På bordet äro
anbragta ett antal sneda lister 24 (fig. 3),
motsvarande det antal parter, vari
pappersbanan blivit uppdelad i
längdriktningen. Listerna äro anbragta parallellt
med varandra och på sådant sätt, att
arkens mot transportorganet vända
kanter komma att vila på listerna och
sålunda ligga något högre än arken i
övrigt. Härigenom blir det möjligt at’
skjuta det ena arket över det andra samt
att därpå skjuta de på varandra
liggande arken av bordet och ned på
transport-banan 23. Detta åstadkommes medelst
den i fig. 1 visade
medbringareanordnin-gen, bestående av en vagn, löpande på
skenor 25 i rät vinkel mot
pappersbanans riktning och försedd med tvenne
medbringare 33 samt dragen av remmar
41. Sedan de på bordet liggande arken
blivit hopskjutna och makade av bordet
ned på transportbanan 23, föres
med-bringarevagnen tillbaka till sitt
utgångsläge. Vagnen kommer sålunda att
automatiskt röra sig fram och tillbaka
under bordet 21. Härvid stöter den
medelst en fjäder mot en ur lådan 51 (fig.
2 och 3) uppskjutande arm, så att
denna svänges fram och åter. Genom detta
lyftes och nedtryckes en matarhake och
vrides ett steghjul, som tillsammans med
en elektromagnetisk friktionskoppling,
drivande transportbanan, samt andra
anordningar åstadkommer att den
färdigbildade balen av transportorganet 23
förflyttas till vågen 80. Dennas
lastbrygga, höj- och sänkbar, är försedd
med ett antal skenor 84 (se fig. 1 och
2), vilka, då lastbryggan höjes i och för vägningen,
skjuta upp mellan stavarna 79 i en ändlös matta och
lyfta upp balen från dessa samt sålunda möjliggöra en
noggrann vägning. Innan balen efter vägningen åter
sänkes ned på transportorganet, sticker man in
emballagelister eller dylikt under den, varefter vågens
lastbrygga sänkes så mycket, att skenorna ej hindra
transportorganets rörelse. Den vägda balen får nu
kvarligga vid vågen, till dess nästa bal färdigbildats vid
sidan av bordet 21, varpå den vägda balen vid nästa
rörelse av transportorganet förflyttas till pressen 81,
medan den nyss färdigbildade balen förflyttas till
vågen och väges. Den i pressen införda balen förses nu
med resterande emballage samt pressas och göres
färdig.
K. Nn.
