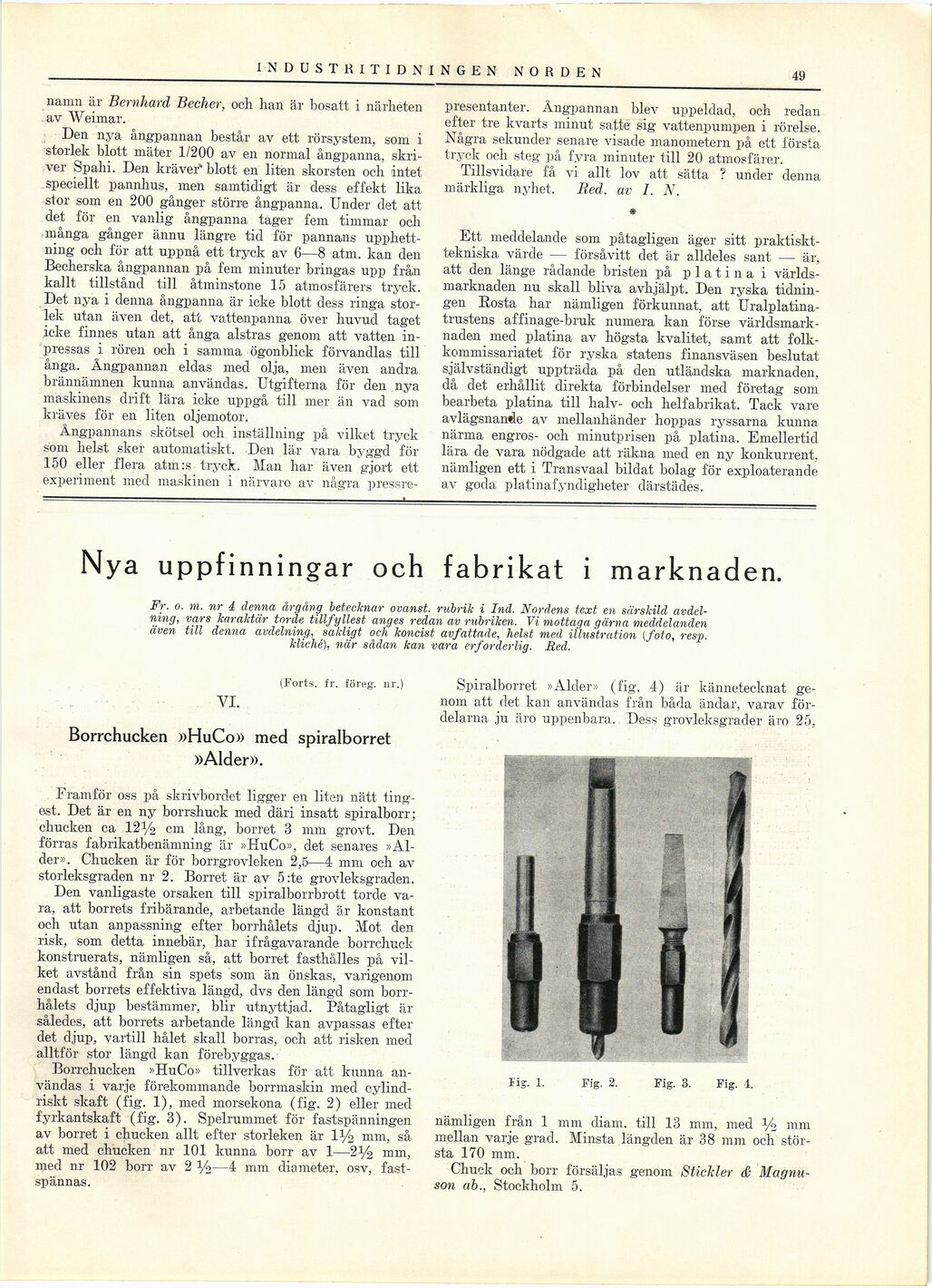

INDUSTRI TIDNINGEN NORDEN
49
namn är Bernhard Becker, och han är bosatt i närheten
av Weimar.
Den nya ångpannan består av ett rörsystem, som i
storlek blott mäter 1/200 av en normal ångpanna,
skriver Spahi. Den kräver* blott en liten skorsten och intet
speciellt pannhus, men samtidigt är dess effekt lika
stor som en 200 gånger större ångpanna. Under det att
det för en vanlig ångpanna tager fem timmar och
många gånger ännu längre tid för pannans
upphettning och för att uppnå ett tryck av 6—8 atm. kan den
Becherska ångpannan på fem minuter bringas upp från
kallt tillstånd till åtminstone 15 atmosfärers tryck.
Det nya i denna ångpanna är icke blott dess ringa
storlek utan även det, att vattenpanna över huvud taget
icke finnes utan att ånga alstras genom att vatten
inpressas i rören och i samma ögonblick förvandlas till
ånga. Ångpannan eldas med olja, men även andra
brännämnen kunna användas. Utgifterna för den nya
maskinens drift lära icke uppgå till mer än vad som
kräves för en liten oljemotor.
Ångpannans skötsel och inställning på vilket tryck
söm helst sker automatiskt. Den lär vara byggd för
150 eller flera atm:s tryck. Man har även gjort ett
experiment med maskinen i närvaro av några pressre-
presentanter. Ångpannan blev uppeldad, och redan
efter tre kvarts minut satte sig vattenpumpen i rörelse.
Några sekunder senare visade manometern på ett första
tryck och steg på fyra minuter till 20 atmosfärer.
Tillsvidare få vi allt lov att sätta ? under denna
märkliga nyhet. Red. av I. N.
*
Ett meddelande som påtagligen äger sitt
praktiskt-tekniska värde — försåvitt det är alldeles sant — är,
att den länge rådande bristen på platina i
världsmarknaden nu skall bliva avhjälpt. Den ryska
tidningen Rosta har nämligen förkunnat, att
Uralplatina-trustens affinage-bruk numera kan förse
världsmarknaden med platina av högsta kvalitet, samt att
folk-kommissariatet för ryska statens finansväsen beslutat
självständigt uppträda på den utländska marknaden,
då det erhållit direkta förbindelser med företag som
bearbeta platina till halv- och helfabrikat. Tack vare
avlägsnande av mellanhänder hoppas ryssarna kunna
närma engros- och minutprisen på platina. Emellertid
lära de vara nödgade att räkna med en ny konkurrent,
nämligen ett i Transvaal bildat bolag för exploaterande
av goda platinafyndigheter därstädes.
Nya uppfinningar och fabrikat i marknaden.
Fr. o. m. nr 4 denna årgång betecknar ovanst. rubrik i Ind. Nordens text en särskild
avdelning, vars karaktär torde tillfyllest anges redan av rubriken. Vi mottaga gärna meddelanden
även till denna avdelning, sakligt ocli koncist avfattade, helst med illustration (foto, resp.
kliché), när sådan kan vara erforderlig. Hed.
(Forts. fr. föreg, nr.)
VI.
Borrchucken »HuCo» med spiralborret
»Ålder».
Framför oss på skrivbordet ligger en liten nätt
tingest. Det är en njr borrshuck med däri insatt spiralborr;
chucken ca 12^2 cm lång, borret 3 mm grovt. Den
förras fabrikatbenämning är »HuCo», det senares
»Ålder». Chucken är för borrgrovleken 2,5—4 mm och av
storleksgraden nr 2. Borret är av 5:te grovleksgraden.
Den vanligaste orsaken till spiralborrbrott torde
vara, att borrets fribärande, arbetande längd är konstant
och utan anpassning efter borrhålets djup. Mot den
risk, som detta innebär, har ifrågavarande borrchuck
konstruerats, nämligen så, att borret fasthålles på
vilket avstånd från sin spets som än önskas, varigenom
endast borrets effektiva längd, dvs den längd som
borrhålets djup bestämmer, blir utnyttjad. Påtagligt är
således, att borrets arbetande längd kan avpassas efter
det djup, vartill hålet skall borras, och att risken med
alltför stor längd kan förebyggas.
Borrchucken »HuCo» tillverkas för att kunna
användas i varje förekommande borrmaskin med
cylindriskt skaft (fig. 1), med morsekona (fig. 2) eller med
fyrkantskaft (fig. 3). Spelrummet för fastspänningen
av borret i chucken allt efter storleken är mm, så
att med chucken nr 101 kunna borr av 1—2^ mm,
med nr 102 borr av 2 %—4 mm diameter, osv,
fastspännas.
Spiralborret »Ålder» (fig. 4) är kännetecknat
genom att det kan användas från båda ändar, varav
fördelarna ju äro uppenbara. Dess grovleksgrader äro 25,
rig. 1.
Fig. 2.
Fig. 3.
Fig. 4.
nämligen från 1 mm diam. till 13 mm, med V2 mm
mellan varje grad. Minsta längden är 38 mm och
största 170 mm.
Chuck och borr försäljas genom Stickler £
Magnuson ab., Stockholm 5.
