284
INDUSTRI TIDNING EN NORDEN 284

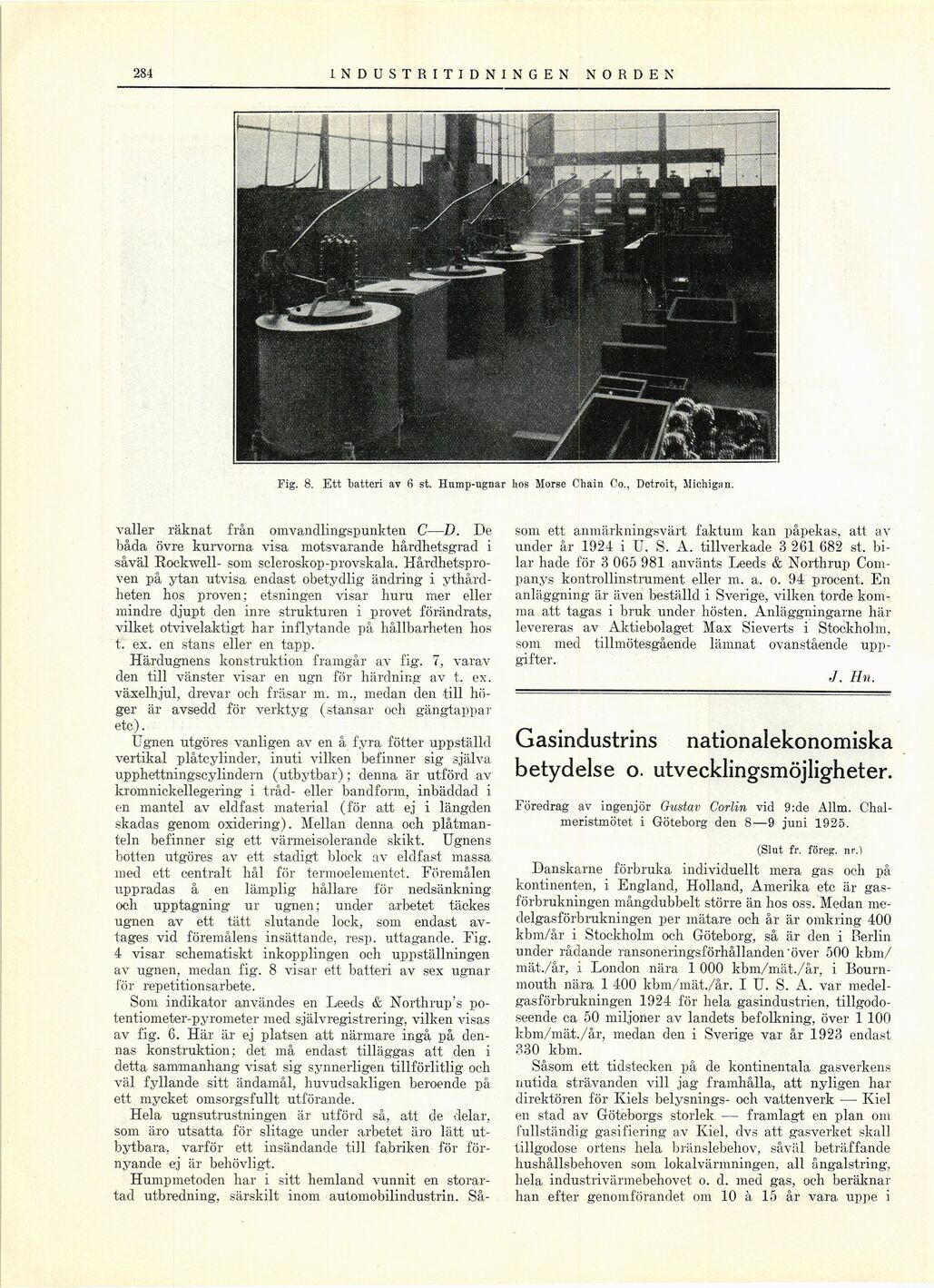

Fig. 8. Ett batteri av 8 st. Hump-ugnar hos Morse Chain Co., Detroit, Michigan.
väller räknat från omvandlingspunkten C—D. De
båda övre kurvorna visa motsvarande hårdhetsgrad i
såväl Rockwell- som scleroskop-provskala.
Hårdhetspro-ven på ytan utvisa endast obetydlig ändring i
ythård-heten hos proven; etsningen visar huru mer eller
mindre djupt den inre strukturen i provet förändrats,
vilket otvivelaktigt har inflytande på hållbarheten hos
t. ex. en stans eller en tapp.
Härdugnens konstruktion framgår av fig. 7, varav
den till vänster visar en ugn för härdning av t. ex.
växelhjul, drevar och frasar m. m., medan den till
höger är avsedd för verktyg (stansar och gängtappar
etc).
Ugnen utgöres vanligen av en å fyra fötter uppställd
vertikal plåtcylinder, inuti vilken befinner sig själva
upphettningscylindern (utbytbar); denna är utförd av
kromnickellegering i tråd- eller bandform, inbäddad i
en mantel av eldfast material (för att ej i längden
skadas genom oxidering). Mellan denna och
plåtmanteln befinner sig ett värmeisolerande skikt. Ugnens
botten utgöres av ett stadigt block av eldfast massa
med ett centralt hål för termoelementet. Föremålen
uppradas å en lämplig hållare för nedsänkning
och upptagning ur ugnen; under arbetet täckes
ugnen av ett tätt slutande lock, som endast
avtages vid föremålens insättande, resp. uttagande. Fig.
4 visar schematiskt inkopplingen och uppställningen
av ugnen, medan fig. 8 visar ett batteri av sex ugnar
för repetitionsarbete.
Som indikator användes en Leeds & Northrup’s
po-tentiometer-pyrometer med självregistrering, vilken visas
av fig. 6. Här är ej platsen att närmare ingå på
dennas konstruktion; det må endast tilläggas att den i
detta sammanhang visat sig synnerligen tillförlitlig och
väl fyllande sitt ändamål, huvudsakligen beroende på
ett mycket omsorgsfullt utförande.
Hela ugnsutrustningen är utförd så, att de delar,
som äro utsatta för slitage under arbetet äro lätt
utbytbara, varför ett insändande till fabriken för
förnyande ej är behövligt.
Humpmetoden har i sitt hemland vunnit en
storartad utbredning, särskilt inom auiomobilindustrin. Så-
som ett anmärkningsvärt faktum kan påpekas, att av
under år 1924 i U. S. A. tillverkade 3 261 682 st.
bilar hade för 3 065 981 använts Leeds & Northrup
Com-panys kontrollinstrument eller m. a. o. 94 procent. En
anläggning är även beställd i Sverige, vilken torde
komma att tagas i bruk under hösten. Anläggningarne här
levereras av Aktiebolaget Max Sieverts i Stockholm,
som med tillmötesgående lämnat ovanstående
uppgifter.
./. lin.
Gasindustrins nationalekonomiska
betydelse o. utvecklingsmöjligheter.
Föredrag av ingenjör Gustav Corlin vid 9:de Allm.
Chal-meristmötet i Göteborg den 8—9 juni 1925.
(Slut fr. föreg, nr.)
Danskarne förbruka individuellt mera gas och på
kontinenten, i England, Holland, Amerika etc är
gasförbrukningen mångdubbelt större än hos oss. Medan
me-delgasförbrukningen per mätare och år är omkring 400
kbm/år i Stockholm och Göteborg, så är den i Berlin
under rådande ransoneringsförhållanden’över 500 kbm/
mät./år, i London nära 1 000 kbm/mät./år, i
Bourn-mouth nära 1 400 kbm/mät./år. I U. S. A. var
medel-gasförbrukningen 1924 för hela gasindustrien,
tillgodoseende ca 50 miljoner av landets befolkning, över 1 100
kbm/mät./år, medan den i Sverige var år 1923 endast
330 kbm.
Såsom ett tidstecken på de kontinentala gasverkens
nutida strävanden vill jag framhålla, att nyligen har
direktören för Kiels belysnings- och vattenverk — Kiel
en stad av Göteborgs storlek — framlagt en plan om
fullständig gasifiering av Kiel. dvs att gasverket skal]
tillgodose ortens hela bränslebehov, såväl beträffande
hushållsbehoven som lokalvärmningen, all ångalstring,
bela industrivärmebehovet o. d. med gas, och beräknar
han efter genomförandet om 10 à 15 år vara uppe i
