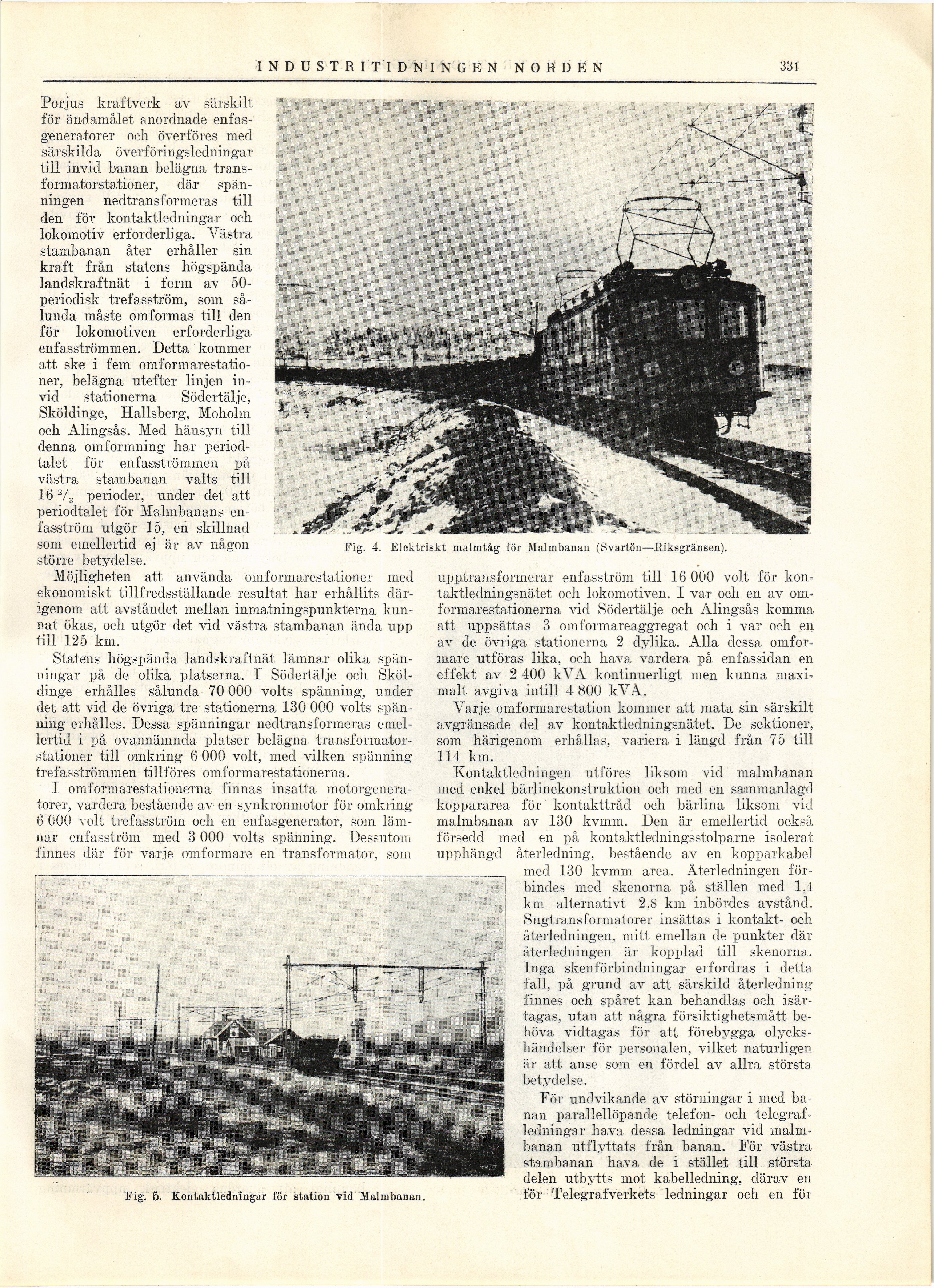

324 INDUSTRI TIDNING EN NORDEN
331
Porjus kraftverk av särskilt
för ändamålet anordnade
enfas-generatorer och överföres med
särskilda överföringsledningar
till invid banan belägna
transformatorstationer, där
spänningen nedtransformeras till
den för kontaktledningar och
lokomotiv erforderliga. Västra
stambanan åter erhåller sin
kraft från statens högspända
landskraftnät i form av
50-perioclisk trefasström, som
sålunda måste omformas till clen
för lokomotiven erforderliga
enfasströmmen. Detta kommer
att ske i fem
omformarestatio-ner, belägna utefter linjen
invid stationerna Södertälje,
Sköldinge, Hallsberg, Moholm
och Alingsås. Med hänsyn till
denna omformning har
period-talet för enfasströmmen på
västra stambanan valts till
16 2/3 perioder, under det att
periodtalet för Malmbanans
enfasström utgör 15, en skillnad
som emellertid ej är av någon
större betydelse.
Möjligheten att använda omformarestationer med
ekonomiskt tillfredsställande resultat har erhållits
därigenom att avståndet mellan inmatningspunkterna
kunnat ökas, och utgör det vid västra stambanan ända upp
till 125 km.
Statens högspända landskraftnät lämnar olika
spänningar på de olika platserna. I Södertälje och
Sköldinge erhålles sålunda 70 000 volts spänning, under
det att vid de övriga tre stationerna 130 000 volts
spänning erhålles. Dessa spänningar nedtransformeras
emellertid i på ovannämnda platser belägna,
transformator-stationer till omkring 6 000 voit, med vilken spänning
trefasströmmen tillföres omformarestationerna.
I omformarestationerna finnas insatta
motorgeneratorer, vardera bestående av en synkronmotor för omkring
6 000 voit trefasström och en enfasgenerator, som
lämnar enfasström med 3 000 volts spänning. Dessutom
finnes där för varje omformare en transformator, som
Fig. 5. Kontaktledningar för station vid Malmbanan.
Fig. 4. Elektriskt malmtåg för Malmbanan (Svartön—Riksgränsen).
upptransformera!’ enfasström till 16 000 voit för
kontaktledningsnätet och lokomotiven. I var och en av
omformarestationerna vid Södertälje och Alingsås komma
att uppsättas 3 omformareaggregat och i var och en
av cle övriga stationerna 2 dylika. Alla dessa
omformare utföras lika, och hava vardera på. enfassidan en
effekt av 2 400 kVA kontinuerligt men kunna
maximalt avgiva intill 4 800 kVA.
Varje omformarestation kommer att mata sin särskilt
avgränsade del av kontaktledningsnätet. De sektioner,
som härigenom erhållas, variera i längd från 75 till
114 km.
Kontaktledningen utföres liksom vid malmbanan
med enkel bärlinekonstruktion och med en sammanlagd
koppararea för kontakttråd och bärlina liksom vid
malmbanan av 130 kvmm. Den är emellertid också
försedd mecl en på kontaktledningsstolparne isolerat
upphängd återledning, bestående av en kopparkabel
med 130 kvmm area. Återledningen
förbindes med skenorna på ställen med 1,4
km alternativt 2.8 km inbördes avstånd.
Sugtransformatorer insättas i kontakt- och
återledningen, mitt emellan de punkter där
återledningen är kopplad till skenorna.
Inga skenförbindningar erfordras i detta
fall, på grund av att särskild återledning
finnes och spåret kan behandlas och
isärtagas, utan att några försiktighetsmått
behöva vidtagas för att förebygga
olyckshändelser för personalen, vilket naturligen
är att anse soin en fördel av allra största
betydelse.
För undvikande av störningar i med
banan parallellöpande telefon- och
telegrafledningar hava dessa ledningar vid
malmbanan utflyttats från banan. För västra
stambanan hava de i stället till största
delen utbytts mot kabelledning, därav en
för Telegrafverkets ledningar och en för
