307 INDU STRITIDN INGEN NORDEN
Vingarna 35 ha ett lätt ramverk som är styvt fäst
å vingskaften och beklätt med duk, t. ex. kanfas.
Vingarnas yttre ändar nå utanför skaftens yttre ändar.
Vingstag 36 konvergera från hörnen av plåten 29 till
en punkt å vardera vingen, där förbindelsen är böjlig,
så att vingarna inom vissa gränser äro vridbara kring
sin längdriktning. Varje vinge har å skaftets inre
ände en styv arm 37, vars fria ände är medelst en
lodrät länk 39 förbunden med en nedom trumman
belägen ram 40, som är trädel på ståndaren och deltar i
trummans 21 rotation, varvid den medelst lodräta
rullar 43 och vågräta rullar 44 (fig. 7) styres av en
kring en vågrät axel svängbar, i tvärsnitt U-formig
ring 45, som likaledes är trädd på ståndaren och har
så mycket större diameter än denna, att den kan
svängas inom vissa gränser. För vart vingpar finnes en
ram och en ring. Vardera ringens axel är trädd
diametralt genom lodräta spår 47 i ståndaren och vilar med
sina ändar i lager 48 (fig. 3), vilka stödas av sneda
stag.
ände och kvarhålles i detta läge av en med den
uppåtriktade långa grenen samverkande spärrhake 75, som
är vridbart fäst på ett stöd å ståndarens utsida. Då
armen frigöres genom hakens upplyftande, hindrar
den icke spindelns 64 rörelse uppåt.
Länkarna 62 äro försedda med urtag eller krökar
77 (fig. 6), vari å spaken 60 fästa tappar kvarhållas
meelelst bladfjädrar 78 fästa å länkarna och anordnade
att glida på ståndarens insida. Länkarnas övre ändar
äro förbundna medelst ett stag 79.
En spak 80, som är ledbart fäst å änden av
hävstången 60, har en nedåtriktad gaffel 81, vars grenar
äro ledbart förenade med var sin stång 82, vilka stänger
styras i å hävstången fästa gejder 83 och befinna sig
mitt för länkarna 62, så att de viel spakens
nedtryckning kunna frigöra dessa från tapparna. Fjädrar 84,
som anligga mot gejderna och kragar å stängerna, draga
dessa bakåt från länkarna, då spaken icke påverkas.
När tapparna äro frigjorda från länkarna, kunna
vingarna hastigt inställas.

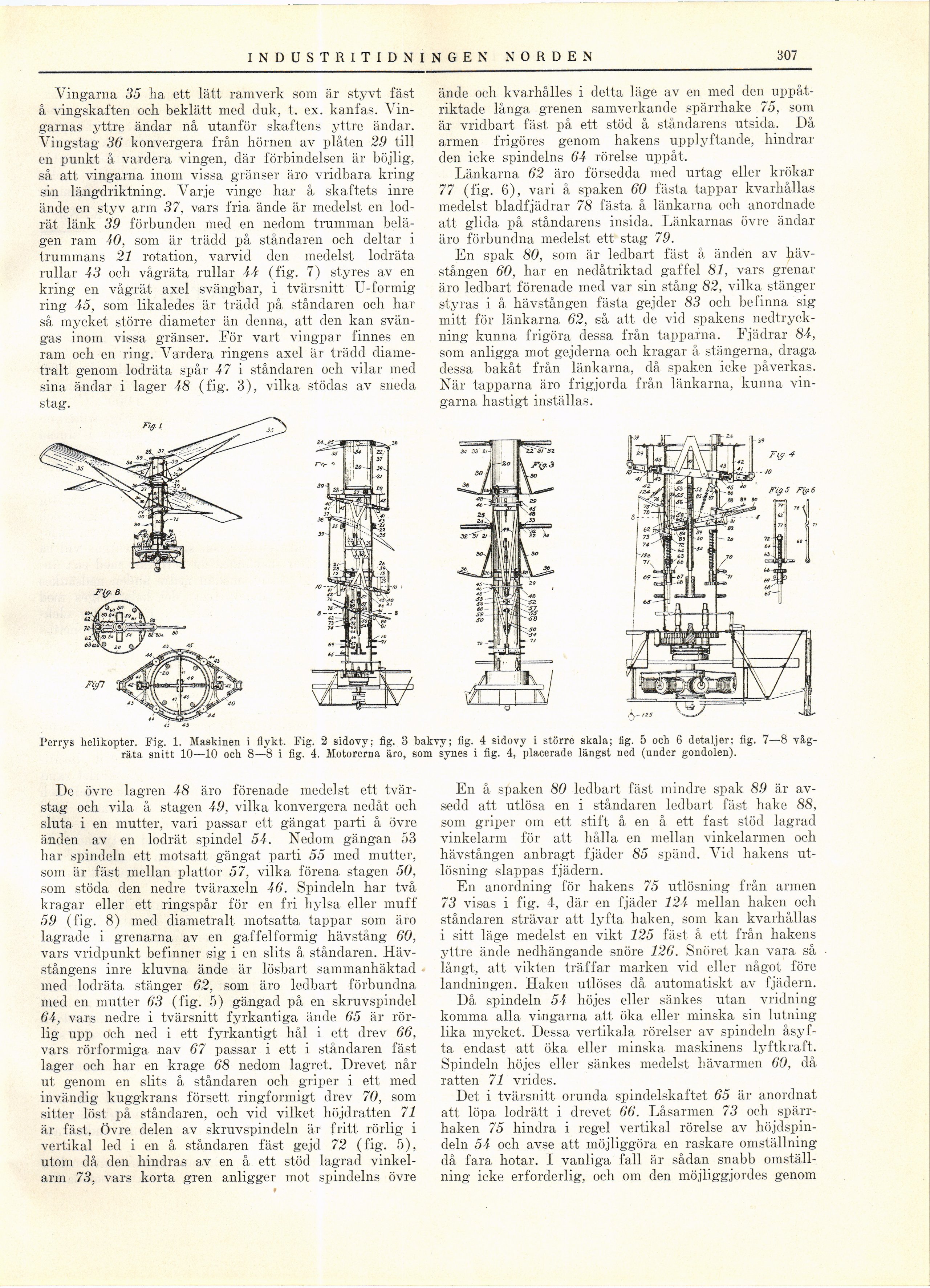

Perrys helikopter. Fig. 1. Maskinen i flykt. Fig. 2 sidovy; fig. 3 bakvy; fig. 4 sidovy i större skala; fig. 5 och 6 detaljer: fig. 7—8
vågräta snitt 10—10 och 8—8 i fig. 4. Motorerna äro, som synes i fig. 4, placerade längst ned (under gondolen).
De övre lagren 48 äro förenade medelst ett
tvärstag och vila å stagen 49, vilka konvergera nedåt och
sluta i en mutter, vari passar ett gängat parti å övre
änden av en lodrät spindel 54. Nedom gängan 53
har spindeln ett motsatt gängat parti 55 med mutter,
som är fäst mellan plattor 57, vilka förena stagen 50.
som stöda den nedre tväraxeln 46. Spindeln har två
kragar eller ett ringspår för en fri hylsa eller muff
59 (fig. 8) med diametralt motsatta tappar som äro
lagrade i grenarna av en gaffelformig hävstång 60,
vars vridpunkt befinner sig i en slits å ståndaren.
Hävstångens inre kluvna ände är lösbart sammanhäktad
med lodräta stänger 62, som äro ledbart förbundna
med en mutter 63 (fig. 5) gängad på en skruvspindel
64, vars nedre i tvärsnitt fyrkantiga ände 65 är
rörlig upp och ned i ett fyrkantigt hål i ett drev 66,
vars rörformiga nav 67 passar i ett i ståndaren fäst
lager och har en krage 68 nedom lagret. Drevet når
ut genom en slits å ståndaren och griper i ett med
invändig kuggkrans försett ringformigt drev 70, som
sitter löst på ståndaren, och viel vilket höjdratten 71
är fäst. Övre delen av skruvspindeln är fritt rörlig i
vertikal led i en å ståndaren fäst gejd 72 (fig. 5),
utom då den hindras av en å ett stöd lagrad
vinkel-arm 73, vars korta gren anligger mot spindelns övre
En å spaken 80 ledbart fäst mindre spak 89 är
avsedd att utlösa en i ståndaren ledbart fäst hake 88,
som griper om ett stift å en å ett fast stöd lagrad
vinkelarm för att hålla en mellan vinkelarmen och
hävstången anbragt fjäder 85 spänd. Vid hakens
utlösning slappas fjädern.
En anordning för hakens 75 utlösning från armen
73 visas i fig. 4, där en fjäder 124 mellan haken och
ståndaren strävar att lyfta haken, som kan kvarhållas
i sitt läge medelst en vikt 125 fäst å ett från hakens
yttre ände nedhängande snöre 126. Snöret kan vara så
långt, att vikten träffar marken viel eller något före
landningen. Haken utlöses då automatiskt av fjädern.
Då spindeln 54 höjes eller sänkes utan vridning
komma alla vingarna att öka eller minska sin lutning
lika mycket. Dessa vertikala rörelser av spindeln
åsyfta endast att öka eller minska maskinens lyftkraft.
Spindeln höjes eller sänkes medelst hävarmen 60, då
ratten 71 vrides.
Det i tvärsnitt orunda spindelskaftet 65 är anordnat
att löpa lodrätt i drevet 66. Låsarmen 73 och
spärrhaken 75 hindra i regel vertikal rörelse av
höjdspin-deln 54 och avse att möjliggöra en raskare omställning
då fara hotar. I vanliga fall är sådan snabb
omställning icke erforderlig, och om den möjliggjordes genom
