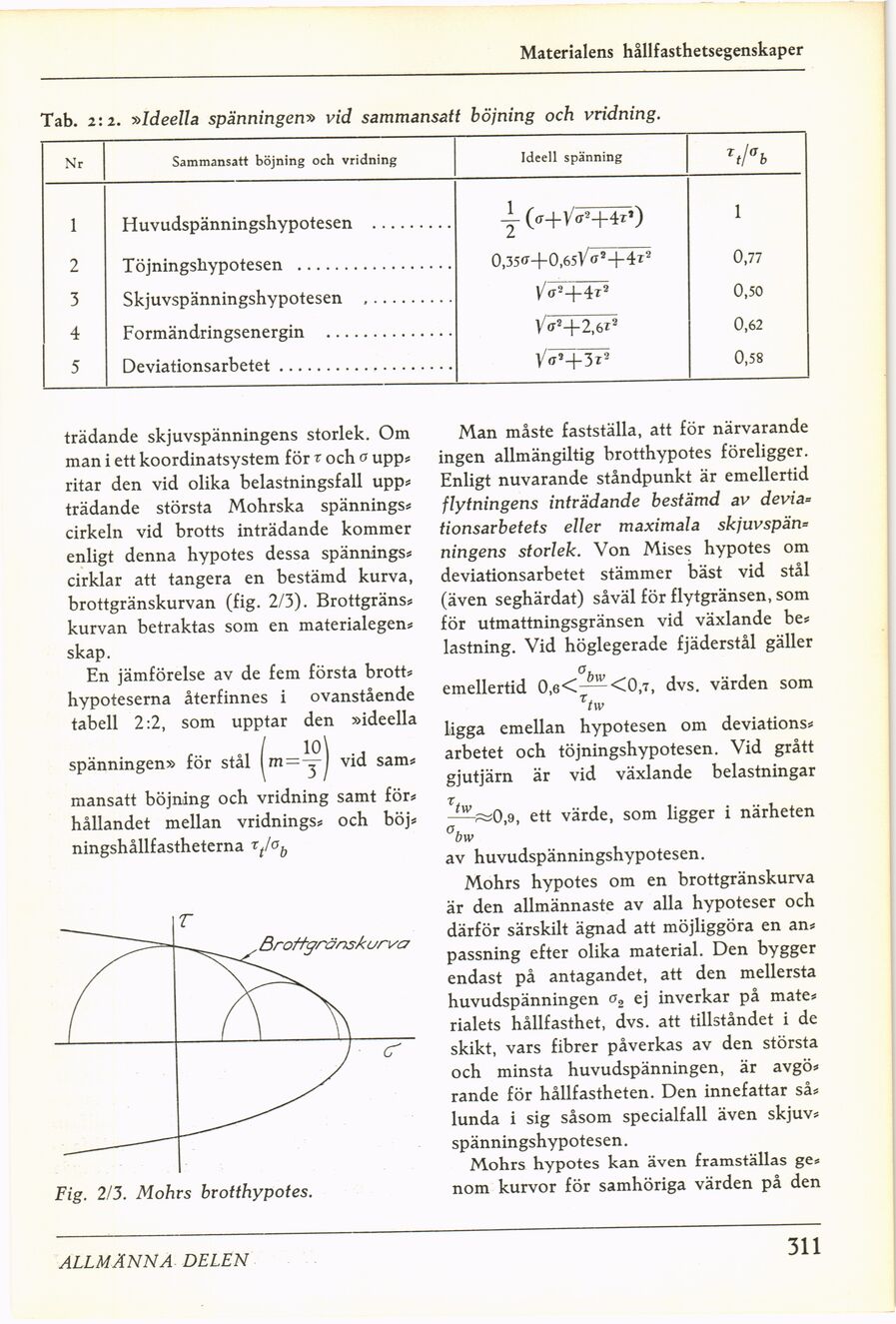

Materialens hållfasthetsegenskaper
Tab. 2:2. »Ideella spärrningen» vid sammansatt böjning och vridning.
Nr Sammansatt böjning och vridning Ideell spänning rtlab
1 Huvudspänningshypotesen ......... i- 0+VV+4r’) 1
2 Töjningshypotesen ................. 0,35<r+0,65Vff2+4T2 0,77
3 Skjuvspänningshypotesen .......... VV+4T2 0,50
4 Formändringsenergin .............. W+2.6T2 0,62
5 Deviationsarbetet................... VV+3*2 0,58
trädande skjuvspänningens storlek. Om
man i ett koordinatsystem för r och o upp*
ritar den vid olika belastningsfall upp*
trädande största Mohrska spännings*
cirkeln vid brotts inträdande kommer
enligt denna hypotes dessa spännings*
cirklar att tangera en bestämd kurva,
brottgränskurvan (fig. 2/3). Brottgräns*
kurvan betraktas som en materialegen*
skap.
En jämförelse av de fem första brott*
hypoteserna återfinnes i ovanstående
tabell 2:2, som upptar den »ideella
spänningen» för stål jm=-y-j vid sam*
mansatt böjning och vridning samt för*
hållandet mellan vridnings* och böj*
ningshållfastheterna
T
er
Fig. 2/3. Mohrs brotthypotes.
Man måste fastställa, att för närvarande
ingen allmängiltig brotthypotes föreligger.
Enligt nuvarande ståndpunkt är emellertid
flytningens inträdande bestämd av devia=
tionsarbetets eller maximala skjuvspän=
ningens storlek. Von Mises hypotes om
deviationsarbetet stämmer bäst vid stål
(även seghärdat) såväl för flytgränsen, som
för utmattningsgränsen vid växlande be*
lastning. Vid höglegerade fjäderstål gäller
emellertid 0,6<—^<0,7, dvs. värden som
rtw
ligga emellan hypotesen om deviations*
arbetet och töjningshypotesen. Vid grått
gjutjärn är vid växlande belastningar
T.
—^-æO.9, ett värde, som ligger i närheten
°bw
av huvudspänningshypotesen.
Mohrs hypotes om en brottgränskurva
är den allmännaste av alla hypoteser och
därför särskilt ägnad att möjliggöra en an*
passning efter olika material. Den bygger
endast på antagandet, att den mellersta
huvudspänningen o2 ej inverkar på mate*
rialets hållfasthet, dvs. att tillståndet i de
skikt, vars fibrer påverkas av den största
och minsta huvudspänningen, är avgö*
rande för hållfastheten. Den innefattar så*
lunda i sig såsom specialfall även skjuv*
spänningshypotesen.
Mohrs hypotes kan även framställas ge*
nom kurvor för samhöriga värden på den
ALLMÄNNA DELEN
311
