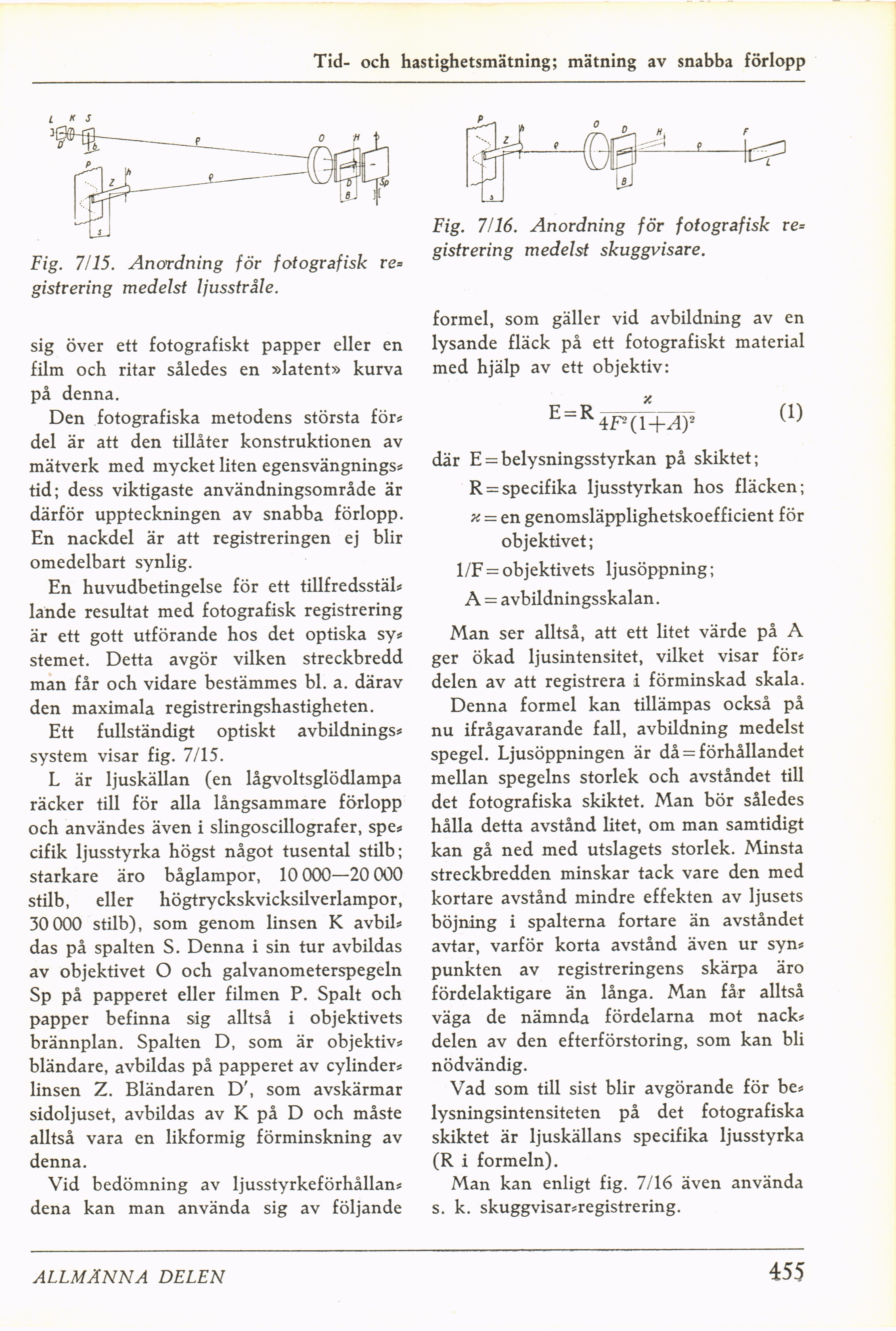

Tid- och hastighetsmätning; mätning av snabba förlopp
Fig. 7/15. Anordning för fotografisk re=
gistrering medelst ljusstråle.
sig över ett fotografiskt papper eller en
film och ritar således en »latent» kurva
på denna.
Den fotografiska metodens största för*
del är att den tillåter konstruktionen av
mätverk med mycket liten egensvängnings*
tid; dess viktigaste användningsområde är
därför uppteckningen av snabba förlopp.
En nackdel är att registreringen ej blir
omedelbart synlig.
En huvudbetingelse för ett tillfredsställ
lande resultat med fotografisk registrering
är ett gott utförande hos det optiska sy*
stemet. Detta avgör vilken streckbredd
man får och vidare bestämmes bl. a. därav
den maximala registreringshastigheten.
Ett fullständigt optiskt avbildnings*
system visar fig. 7/15.
L är ljuskällan (en lågvoltsglödlampa
räcker till för alla långsammare förlopp
och användes även i slingoscillografer, spe*
cifik ljusstyrka högst något tusental stilb;
starkare äro båglampor, 10 000—20 000
stilb, eller högtryckskvicksilverlampor,
30 000 stilb), som genom linsen K avbil*
das på spalten S. Denna i sin tur avbildas
av objektivet O och galvanometerspegeln
Sp på papperet eller filmen P. Spalt och
papper befinna sig alltså i objektivets
brännplan. Spalten D, som är objektiv*
bländare, avbildas på papperet av cylinder*
linsen Z. Bländaren D’, som avskärmar
sidoljuset, avbildas av K på D och måste
alltså vara en likformig förminskning av
denna.
Vid bedömning av ljusstyrkeförhållan*
dena kan man använda sig av följande
Fig. 7/16. Anordning för fotografisk re=
gistrering medelst skuggvisare.
formel, som gäller vid avbildning av en
lysande fläck på ett fotografiskt material
med hjälp av ett objektiv:
x
E"R4F(1-MF
där E = belysningsstyrkan på skiktet;
R = specifika ljusstyrkan hos fläcken;
y. = en genomsläpplighetskoefficient för
objektivet;
1/F = objektivets ljusöppning;
A = avbildningsskalan.
Man ser alltså, att ett litet värde på A
ger ökad ljusintensitet, vilket visar för*
delen av att registrera i förminskad skala.
Denna formel kan tillämpas också på
nu ifrågavarande fall, avbildning medelst
spegel. Ljusöppningen är då = förhållandet
mellan spegelns storlek och avståndet till
det fotografiska skiktet. Man bör således
hålla detta avstånd litet, om man samtidigt
kan gå ned med utslagets storlek. Minsta
streckbredden minskar tack vare den med
kortare avstånd mindre effekten av ljusets
böjning i spalterna fortare än avståndet
avtar, varför korta avstånd även ur syn*
punkten av registreringens skärpa äro
fördelaktigare än långa. Man får alltså
väga de nämnda fördelarna mot nack*
delen av den efterförstoring, som kan bli
nödvändig.
Vad som till sist blir avgörande för be*
lysningsintensiteten på det fotografiska
skiktet är ljuskällans specifika ljusstyrka
(R i formeln).
Man kan enligt fig. 7/16 även använda
s. k. skuggvisar*registrering.
ALLMÄNNA DELEN
455
