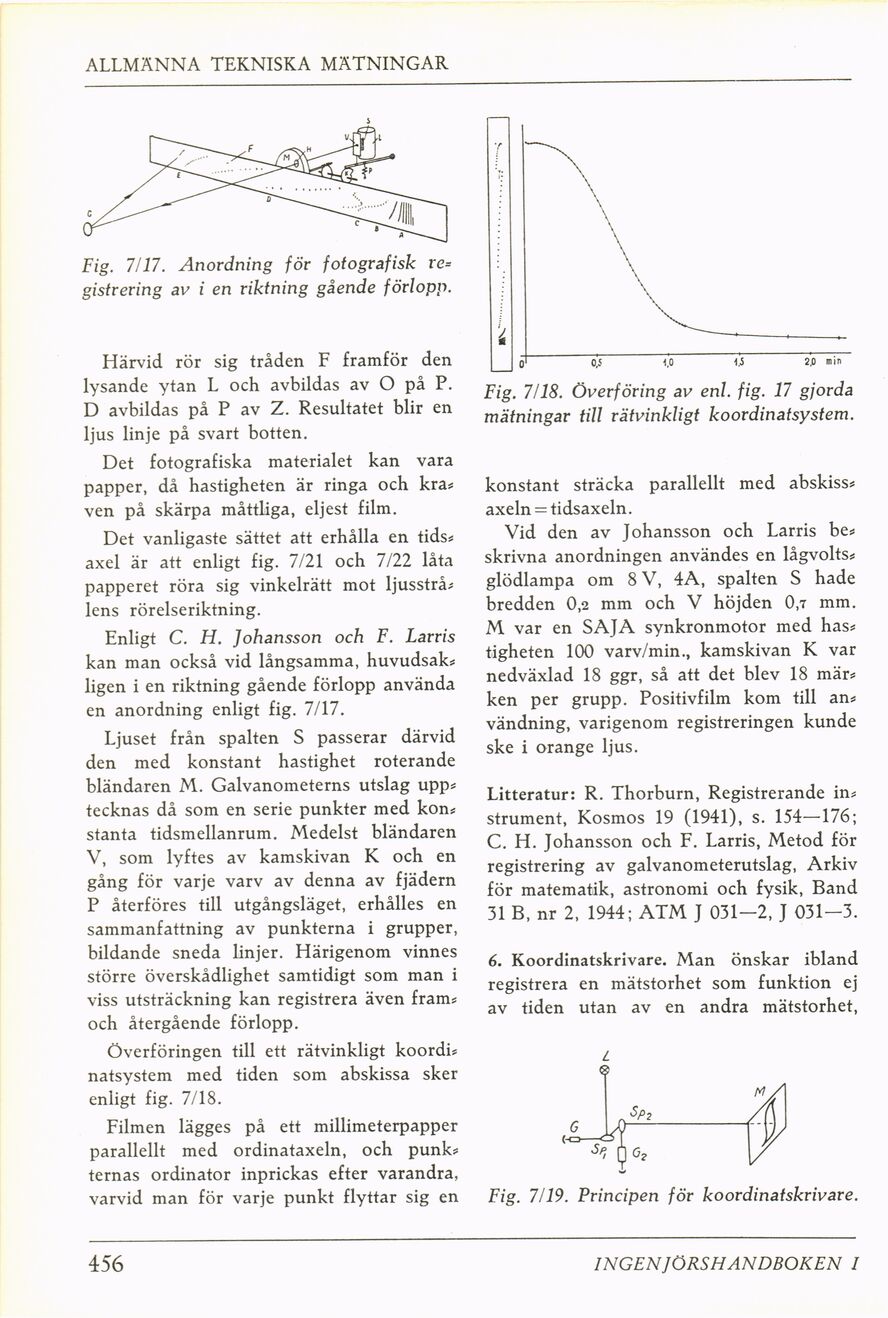

ALLMÄNNA TEKNISKA MÄTNINGAR
Fig. 7/17. Anordning för fotografisk re=
gistrering av i en riktning gående förlopp.
Härvid rör sig tråden F framför den
lysande ytan L och avbildas av O på P.
D avbildas på P av Z. Resultatet blir en
ljus linje på svart botten.
Det fotografiska materialet kan vara
papper, då hastigheten är ringa och kra?
ven på skärpa måttliga, eljest film.
Det vanligaste sättet att erhålla en tids?
axel är att enligt fig. 7/21 och 7/22 låta
papperet röra sig vinkelrätt mot ljusstrå?
lens rörelseriktning.
Enligt C. H. Johansson och F. Larris
kan man också vid långsamma, huvudsak?
ligen i en riktning gående förlopp använda
en anordning enligt fig. 7/17.
Ljuset från spalten S passerar därvid
den med konstant hastighet roterande
bländaren M. Galvanometerns utslag upp?
tecknas då som en serie punkter med kon?
stanta tidsmellanrum. Medelst bländaren
V, som lyftes av kamskivan K och en
gång för varje varv av denna av fjädern
P återföres till utgångsläget, erhålles en
sammanfattning av punkterna i grupper,
bildande sneda linjer. Härigenom vinnes
större överskådlighet samtidigt som man i
viss utsträckning kan registrera även fram?
och återgående förlopp.
Överföringen till ett rätvinkligt koordi?
natsystem med tiden som abskissa sker
enligt fig. 7/18.
Filmen lägges på ett millimeterpapper
parallellt med ordinataxeln, och punk?
temas ordinator inprickas efter varandra,
varvid man för varje punkt flyttar sig en
Fig. 7/18. Överföring av enl. fig. 17 gjorda
mätningar till rätvinkligt koordinatsystem.
konstant sträcka parallellt med abskiss
axeln = tidsaxeln.
Vid den av Johansson och Larris be
skrivna anordningen användes en lågvolts
glödlampa om 8 V, 4A, spalten S hade
bredden 0,2 mm och V höjden 0,7 mm.
M var en SAJA synkronmotor med has?
tigheten 100 varv/min., kamskivan K var
nedväxlad 18 ggr, så att det blev 18 mär?
ken per grupp. Positivfilm kom till an?
vändning, varigenom registreringen kunde
ske i orange ljus.
Litteratur: R. Thorburn, Registrerande in?
strument, Kosmos 19 (1941), s. 154—176;
C. H. Johansson och F. Larris, Metod för
registrering av galvanometerutslag, Arkiv
för matematik, astronomi och fysik, Band
31 B, nr 2, 1944; ATM J 031-2, J 031-3.
6. Koordinatskrivare. Man önskar ibland
registrera en mätstorhet som funktion ej
av tiden utan av en andra mätstorhet,
Fig. 7/19. Principen för koordinatskrivare.
456
INGEN 1ÖRSHANDBOKEN I
