Viskositet
Fig. 12/3. Fig. 12/4.

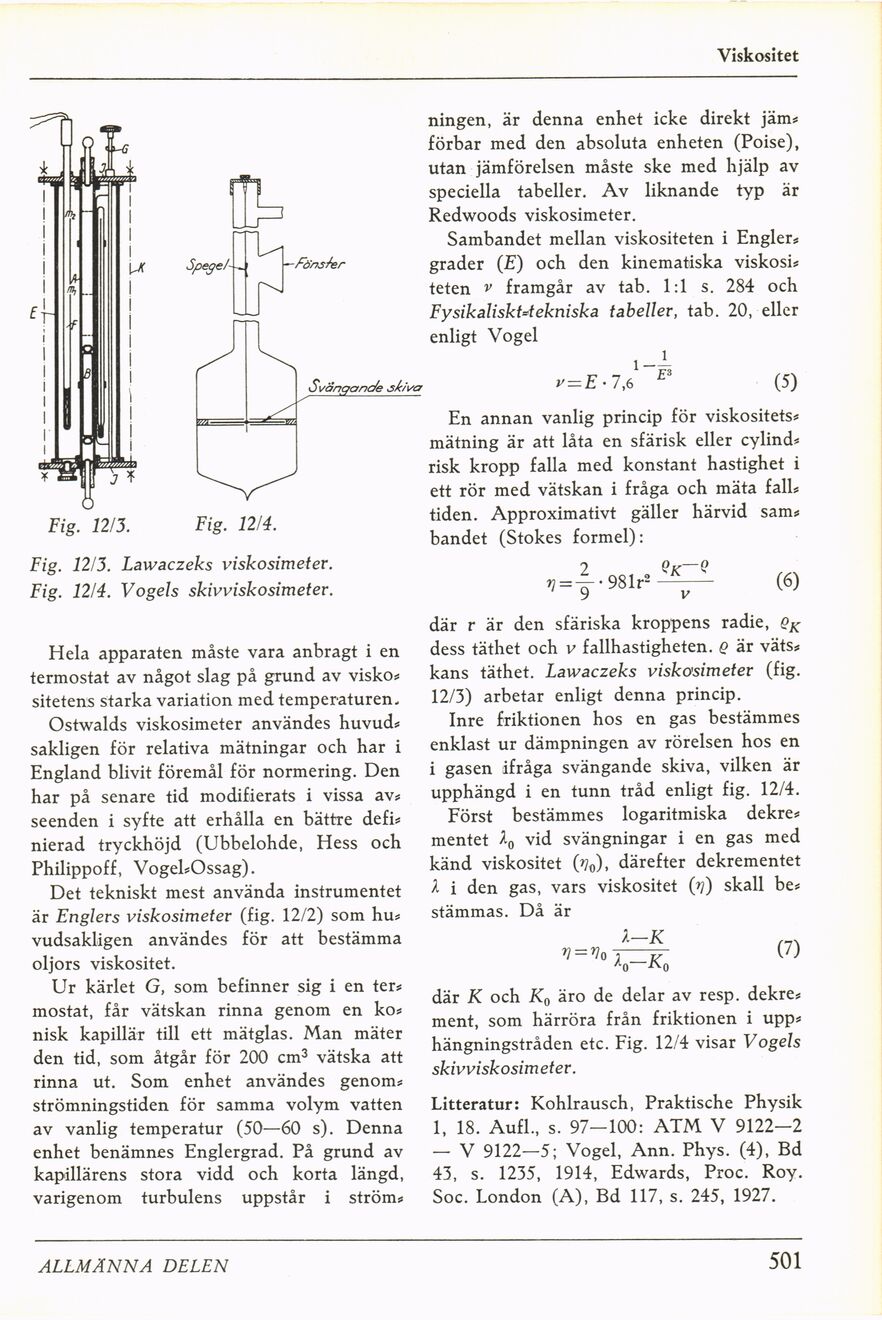

Fig. 12/3. Lawaczeks viskosimeter.
Fig. 12/4. Vogels skivviskosimeter.
Hela apparaten måste vara anbragt i en
termostat av något slag på grund av visko*
sitetens starka variation med temperaturen.
Ostwalds viskosimeter användes huvud*
sakligen för relativa mätningar och har i
England blivit föremål för normering. Den
har på senare tid modifierats i vissa av*
seenden i syfte att erhålla en bättre defi*
nierad tryckhöjd (Ubbelohde, Hess och
Philippoff, Vogel*Ossag).
Det tekniskt mest använda instrumentet
är Englers viskosimeter (fig. 12/2) som hu*
vudsakligen användes för att bestämma
oljors viskositet.
Ur kärlet G, som befinner sig i en ter*
mostat, får vätskan rinna genom en ko*
nisk kapillär till ett mätglas. Man mäter
den tid, som åtgår för 200 cm3 vätska att
rinna ut. Som enhet användes genom*
strömningstiden för samma volym vatten
av vanlig temperatur (50—60 s). Denna
enhet benämnes Englergrad. På grund av
kapillärens stora vidd och korta längd,
varigenom turbulens uppstår i ström*
ningen, är denna enhet icke direkt jäm*
förbar med den absoluta enheten (Poise),
utan jämförelsen måste ske med hjälp av
speciella tabeller. Av liknande typ är
Redwoods viskosimeter.
Sambandet mellan viskositeten i Engler*
grader (E) och den kinematiska viskosi*
teten v framgår av tab. 1:1 s. 284 och
FysikaliskUtekniska tabeller, tab. 20, eller
enligt Vogel
l-l
v=E • 7,6 E (5)
En annan vanlig princip för viskositets*
mätning är att låta en sfärisk eller cylind*
risk kropp falla med konstant hastighet i
ett rör med vätskan i fråga och mäta fall*
tiden. Approximativt gäller härvid sam*
bandet (Stokes formel):
2 Qk— Q
(6)
där r är den sfäriska kroppens radie, QK
dess täthet och v fallhastigheten. Q är väts*
käns täthet. Lawaczeks viskosimeter (fig.
12/3) arbetar enligt denna princip.
Inre friktionen hos en gas bestämmes
enklast ur dämpningen av rörelsen hos en
i gasen ifråga svängande skiva, vilken är
upphängd i en tunn tråd enligt fig. 12/4.
Först bestämmes logaritmiska dekre*
mentet vid svängningar i en gas med
känd viskositet (»?<,), därefter dekrementet
A i den gas, vars viskositet (v) skall be*
stämmas. Då är
där K och K0 äro de delar av resp. dekre*
ment, som härröra från friktionen i upp*
hängningstråden etc. Fig. 12/4 visar Vogels
skivviskosimeter.
Litteratur: Kohlrausch, Praktische Physik
1, 18. Aufl., s. 97—100: ATM V 9122—2
— V 9122—5; Vogel, Ann. Phys. (4), Bd
43, s. 1235, 1914, Edwards, Proc. Roy.
Soc. London (A), Bd 117, s. 245, 1927.
ALLMÄNNA DELEN
501
