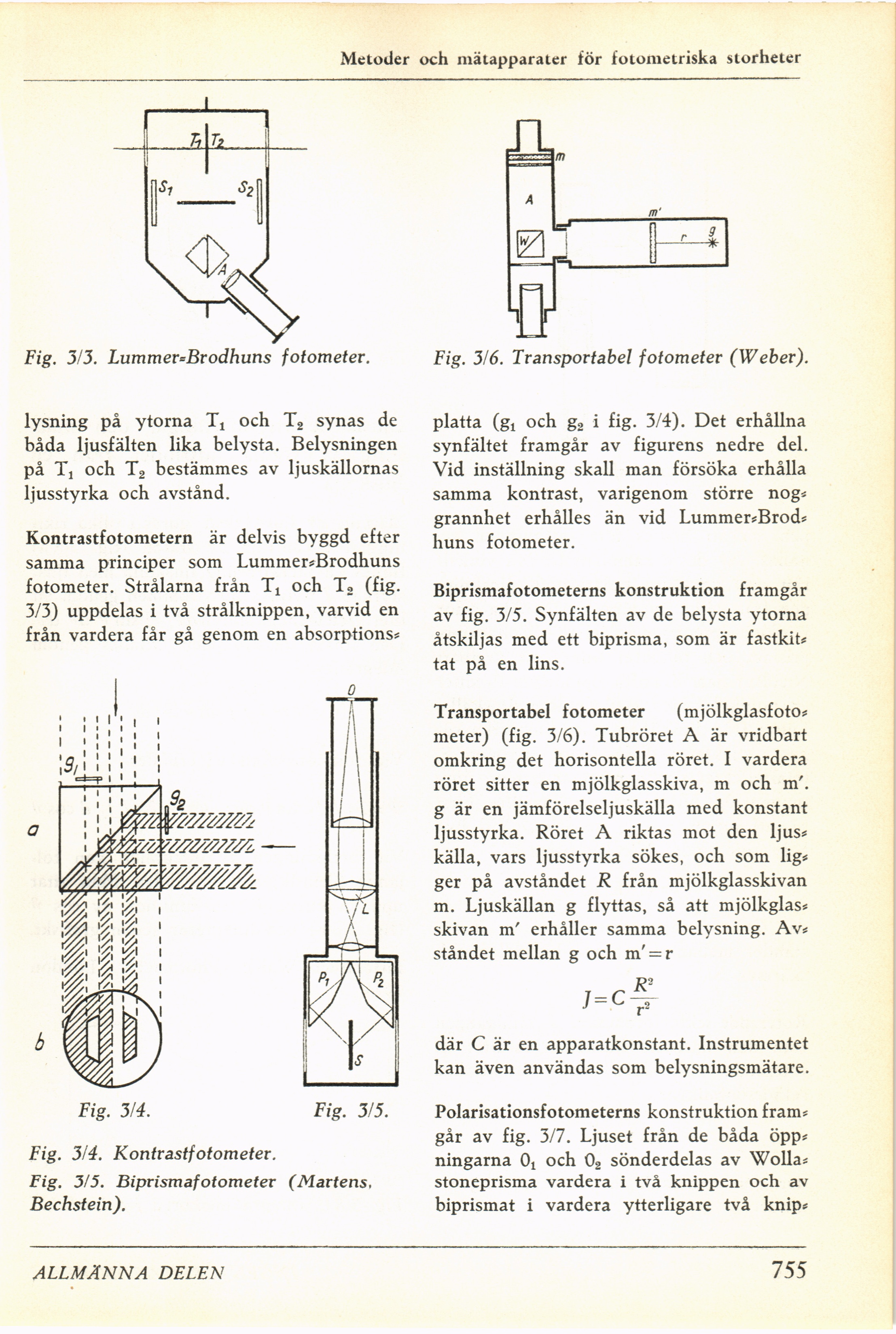

Metoder och mätapparater för fotometriska storheter
Fig. 3/3. Lummer=Brodhuns fotometer.
Fig. 3/6. Transportabel fotometer (Weber).
lysning på ytorna Tt och T2 synas de
båda ljusfälten lika belysta. Belysningen
på Tj och T2 bestämmes av ljuskällornas
ljusstyrka och avstånd.
Kontrastfotometern är delvis byggd efter
samma principer som Lummer*Brodhuns
fotometer. Strålarna från Tt och T2 (fig.
3/3) uppdelas i två strålknippen, varvid en
från vardera får gå genom en absorptions*
Fig. 3/4.
Fig. 3/5.
Fig. 3/4. Kontrastfotometer.
Fig. 3/5. Biprismafotometer (Mårtens.
Bechstein).
platta (gt och g2 i fig. 3/4). Det erhållna
synfältet framgår av figurens nedre del.
Vid inställning skall man försöka erhålla
samma kontrast, varigenom större nog*
grannhet erhålles än vid Lummer*Brod*
huns fotometer.
Biprismafotometerns konstruktion framgår
av fig. 3/5. Synfälten av de belysta ytorna
åtskiljas med ett biprisma, som är fastkit*
tat på en lins.
Transportabel fotometer (mjölkglasfoto*
meter) (fig. 3/6). Tubröret A är vridbart
omkring det horisontella röret. I vardera
röret sitter en mjölkglasskiva, m och m’.
g är en jämförelseljuskälla med konstant
ljusstyrka. Röret A riktas mot den ljus*
källa, vars ljusstyrka sökes, och som lig*
ger på avståndet R från mjölkglasskivan
m. Ljuskällan g flyttas, så att mjölkglas*
skivan m’ erhåller samma belysning. Av*
ståndet mellan g och m’ = r
J=C
R-
där C är en apparatkonstant. Instrumentet
kan även användas som belysningsmätare.
Polarisationsfotometerns konstruktion fram*
går av fig. 3/7. Ljuset från de båda öpp*
ningarna 0X och 02 sönderdelas av Wolla*
stoneprisma vardera i två knippen och av
biprismat i vardera ytterligare två knip*
ALLMÄNNA DELEN
755
