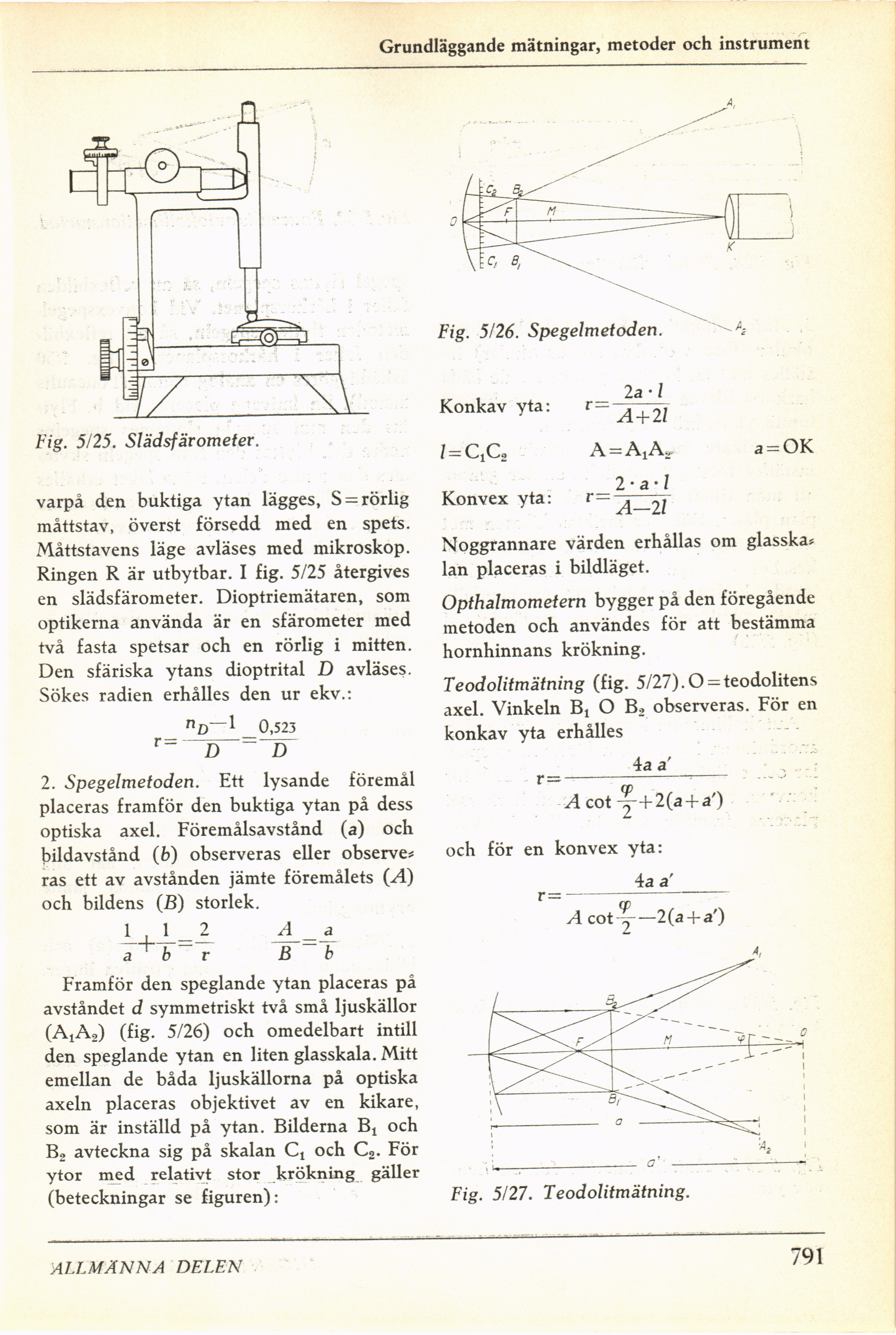

Grundläggande mätningar, metoder och instrument
Fig. 5/25. Slädsf är ometer.
varpå den buktiga ytan lägges, S = rörlig
måttstav, överst försedd med en spets.
Måttstavens läge avläses med mikroskop.
Ringen R är utbytbar. I fig. 5/25 återgives
en slädsfärometer. Dioptriemätaren, som
optikerna använda är en sfärometer med
två fasta spetsar och en rörlig i mitten.
Den sfäriska ytans dioptrital D avläses.
Sökes radien erhålles den ur ekv.:
_ "P-1 _ 0,523
r~ D ~ D
2. Spegelmetoden. Ett lysande föremål
placeras framför den buktiga ytan på dess
optiska axel. Föremålsavstånd (a) och
bildavstånd (b) observeras eller observe*
ras ett av avstånden jämte föremålets (A)
och bildens (JB) storlek.
112 A__a
a ■ b ~ r B ~ b
Framför den speglande ytan placeras på
avståndet d symmetriskt två små ljuskällor
(AtA2) (fig. 5/26) och omedelbart intill
den speglande ytan en liten glasskala. Mitt
emellan de båda ljuskällorna på optiska
axeln placeras objektivet av en kikare,
som är inställd på ytan. Bilderna Bt och
B2 avteckna sig på skalan Ct och C2. För
ytor med relativt stor krökning gäller
(beteckningar se figuren):
Konkav yta: r~~A + 2l
1 = QC. A = A1A,, a = OK
2 • a • Z
Konvex yta: r— ^_ ^
Noggrannare värden erhållas om glasska*
lan placeras i bildläget.
Opthalmometem bygger på den föregående
metoden och användes för att bestämma
hornhinnans krökning.
Teodolitmätriing (fig. 5/27). O = teodolitens
axel. Vinkeln Bt O B2 observeras. För en
konkav yta erhålles
4a a’
r=_–– —, .
A cot -~-+2(a + a’)
och för en konvex yta:
4a a’
r=–-
A coty—2(a + a’)
Fig. 5/26. Spegelmetoden.
ALLMANNA DELEN
Fig. 5/21. Teodolitmätning.
791
