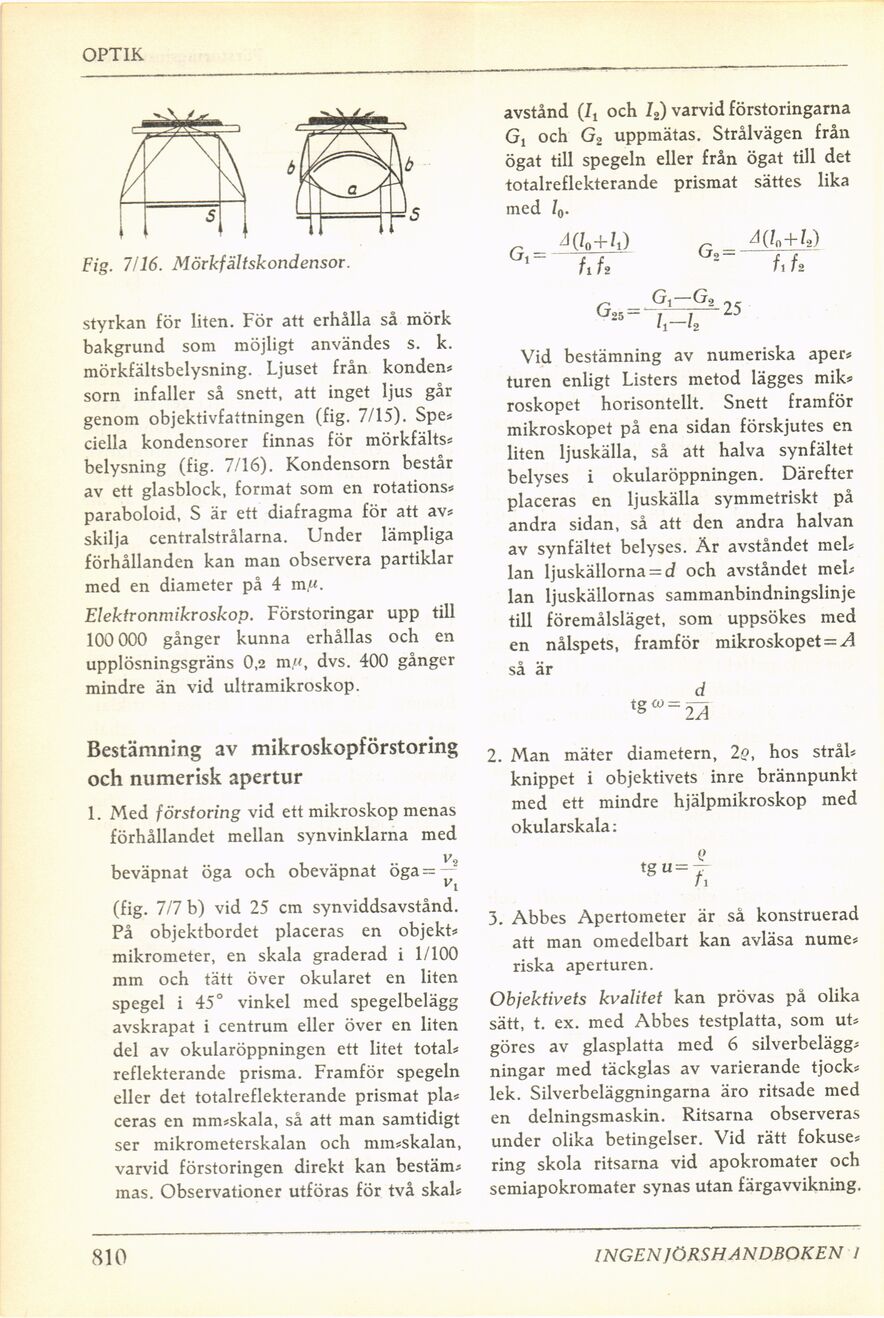

OPTIK
Fig. 7/16. Mörkfältskondensor.
styrkan för liten. För att erhålla så mörk
bakgrund som möjligt användes s. k.
mörkfältsbelysning. Ljuset från konden*
sorn infaller så snett, att inget ljus går
genom objektivfattningen (fig. 7/15). Spe*
ciella kondensorer finnas för mörkfälts*
belysning (fig. 7/16). Kondensorn består
av ett glasblock, format som en rotations*
paraboloid, S är ett diafragma för att av*
skilja centralstrålarna. Under lämpliga
förhållanden kan man observera partiklar
med en diameter på 4 mit.
Elektronmikroskop. Förstoringar upp till
100 000 gånger kunna erhållas och en
upplösningsgräns 0,2 m,", dvs. 400 gånger
mindre än vid ultramikroskop.
Bestämning av mikroskopförstoring
och numerisk apertur
1. Med förstoring vid ett mikroskop menas
förhållandet mellan synvinklarna med
beväpnat öga och obeväpnat öga = —
vi
(fig. 7/7 b) vid 25 cm synviddsavstånd.
På objektbordet placeras en objekt*
mikrometer, en skala graderad i 1/100
mm och tätt över okularet en liten
spegel i 45° vinkel med spegelbelägg
avskrapat i centrum eller över en liten
del av okularöppningen ett litet total*
reflekterande prisma. Framför spegeln
eller det totalreflekterande prismat pla*
ceras en mm*skala, så att man samtidigt
ser mikrometerskalan och mm*skalan,
varvid förstoringen direkt kan bestäm*
mas. Observationer utföras för två skal*
avstånd (Jt och I2) varvid förstoringarna
Gx och G2 uppmätas. Strålvägen från
ögat till spegeln eller från ögat till det
totalreflekterande prismat sättes lika
med /0.
TlTS ’1/2
G2S=-j—j—25
Vid bestämning av numeriska aper*
turen enligt Listers metod lägges mik*
roskopet horisontellt. Snett framför
mikroskopet på ena sidan förskjutes en
liten ljuskälla, så att halva synfältet
belyses i okularöppningen. Därefter
placeras en ljuskälla symmetriskt på
andra sidan, så att den andra halvan
av synfältet belyses. Är avståndet mel*
lan ljuskällorna = d och avståndet mel*
lan ljuskällornas sammanbindningslinje
till föremålsläget, som uppsökes med
en nålspets, framför mikroskopet = A
så är
d
tS«> = 2Ä
2. Man mäter diametern, 2o, hos strål*
knippet i objektivets inre brännpunkt
med ett mindre hjälpmikroskop med
okularskala:
Q
tg U=y
11
3. Abbes Apertometer är så konstruerad
att man omedelbart kan avläsa nume*
riska aperturen.
Objektivets kvalitet kan prövas på olika
sätt, t. ex. med Abbes testplatta, som ut*
göres av glasplatta med 6 silverbelägg*
ningar med täckglas av varierande tjock*
lek. Silverbeläggningarna äro ritsade med
en delningsmaskin. Ritsarna observeras
under olika betingelser. Vid rätt fokuse*
ring skola ritsarna vid apokromater och
semiapokromater synas utan färgavvikning.
810
