Förstoringsinstr umen t

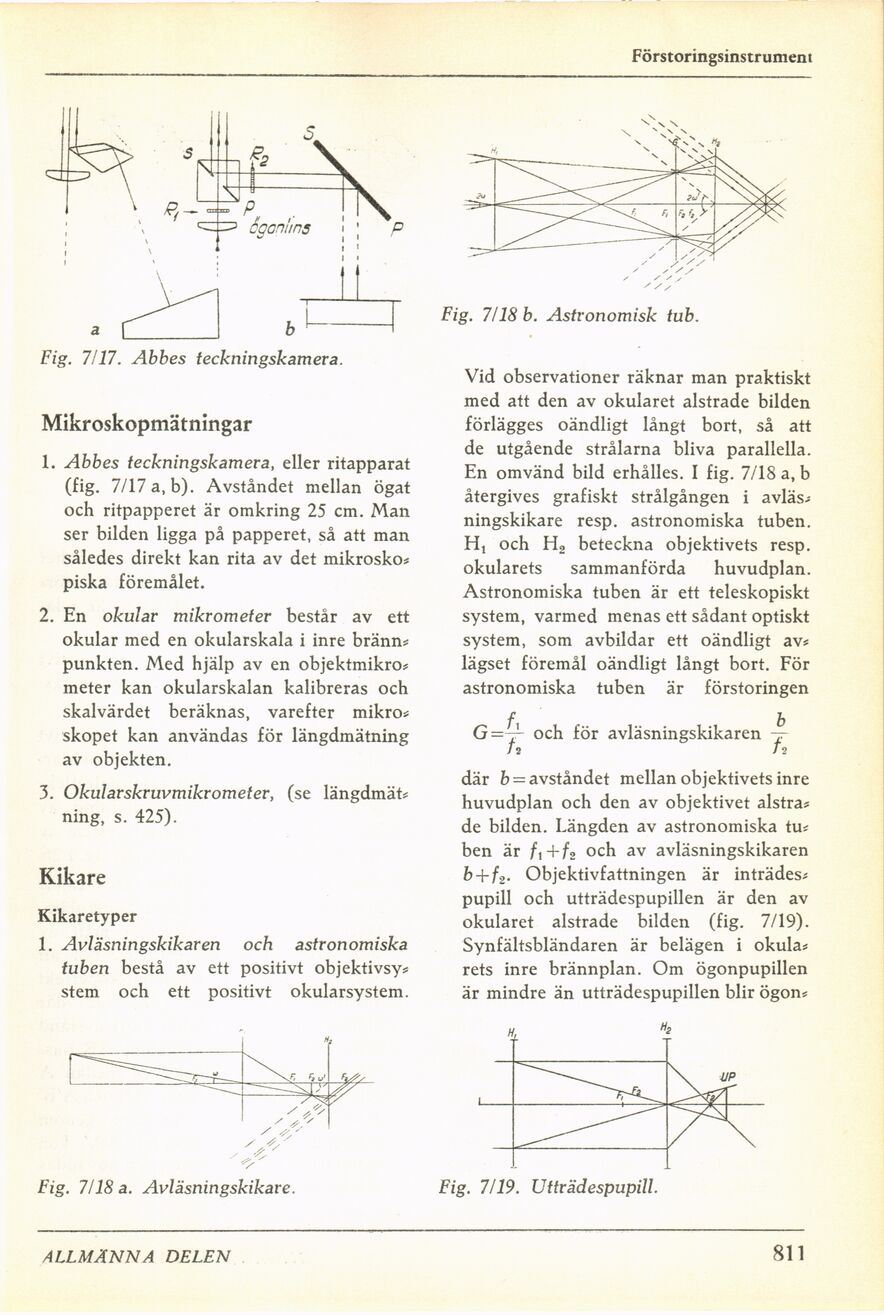

Fig. 7/17. Abbes teckningskamera.
Mikroskopmätningar
1. Abbes teckningskamera, eller ritapparat
(fig. 7/17 a, b). Avståndet mellan ögat
och ritpapperet är omkring 25 cm. Man
ser bilden ligga på papperet, så att man
således direkt kan rita av det mikrosko*
piska föremålet.
2. En okular mikrometer består av ett
okular med en okularskala i inre bränn*
punkten. Med hjälp av en objektmikro*
meter kan okularskalan kalibreras och
skalvärdet beräknas, varefter mikro*
skopet kan användas för längdmätning
av objekten.
3. Okularskruvmikrometer, (se längdmät*
ning, s. 425).
Kikare
Kikaretyper
1. Avläsningskikaren och astronomiska
tuben bestå av ett positivt objektivsy*
stern och ett positivt okularsystem.
Fig. 7/18 a. Avläsningskikare.
Fig. 7/18 b. Astronomisk tub.
Vid observationer räknar man praktiskt
med att den av okularet alstrade bilden
förlägges oändligt långt bort, så att
de utgående strålarna bliva parallella.
En omvänd bild erhålles. I fig. 7/18 a, b
återgives grafiskt strålgången i avläs*
ningskikare resp. astronomiska tuben.
Ht och H, beteckna objektivets resp.
okularets sammanförda huvudplan.
Astronomiska tuben är ett teleskopiskt
system, varmed menas ett sådant optiskt
system, som avbildar ett oändligt av*
lägset föremål oändligt långt bort. För
astronomiska tuben är förstoringen
b
G=-L och för avläsningskikaren
/» J?
där b = avståndet mellan objektivets inre
huvudplan och den av objektivet alstra*
de bilden. Längden av astronomiska tu*
ben är fi+f2 och av avläsningskikaren
b + f2. Objektivfattningen är inträdes*
pupill och utträdespupillen är den av
okularet alstrade bilden (fig. 7/19).
Synfältsbländaren är belägen i okula*
rets inre brännplan. Om ögonpupillen
är mindre än utträdespupillen blir ögon*
ALLMÄNNA DELEN
SO 811
Fig. 7/19. Utträdespupill.
