ELEKTRISKA OCH MAGNETISKA MÄTNINGAR

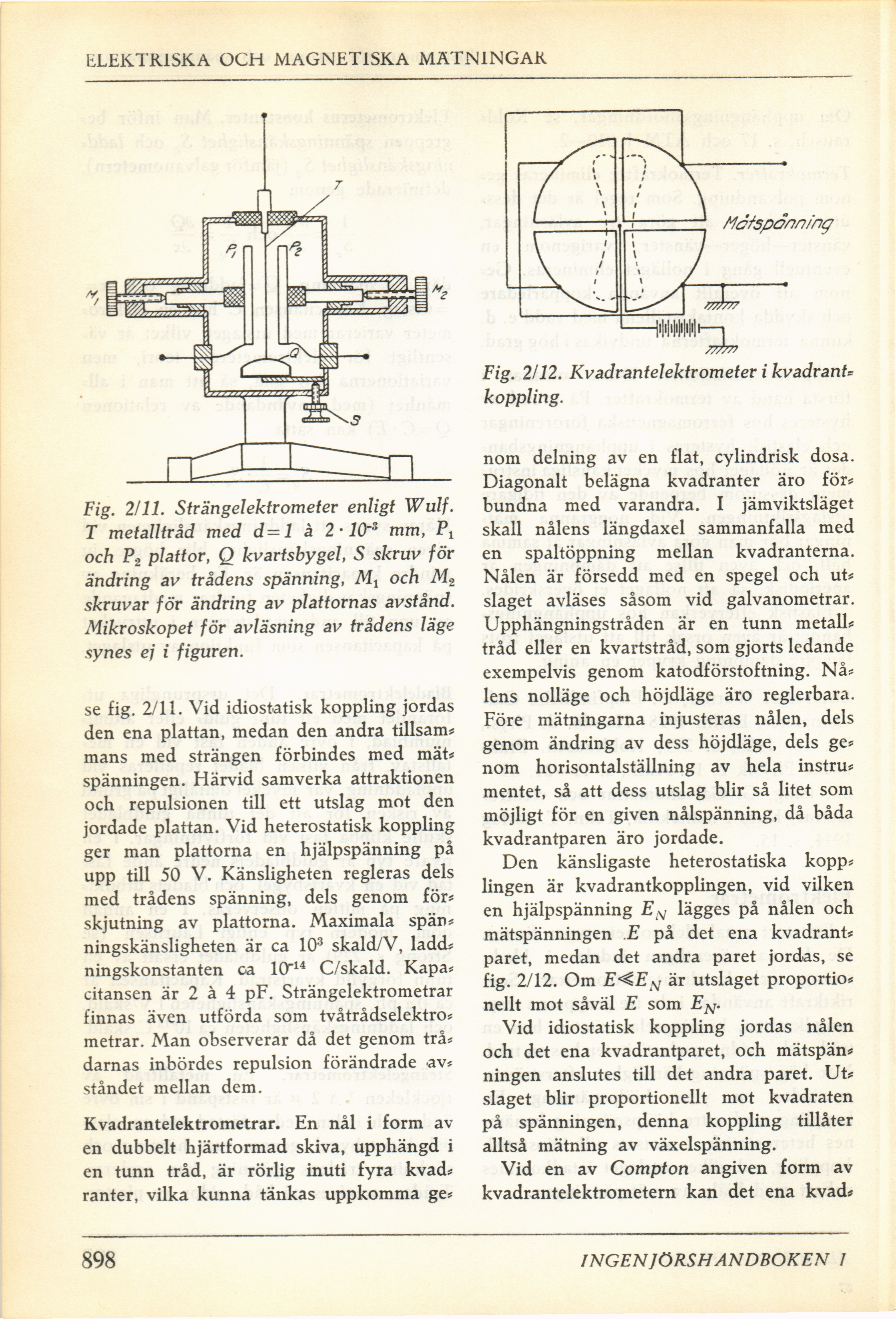

Fig. 2/11. Strärigelektrometer enligt Wulf.
T metalltråd med d=l à 2 • JO"3 mm, Pt
och P2 plattor, Q kvartsbygel, S skruv för
ändring av trådens spänning, Mx och M2
skruvar för ändring av plattornas avstånd.
Mikroskopet för avläsning av trådens läge
synes ej i figuren.
se fig. 2/11. Vid idiostatisk koppling jordas
den ena plattan, medan den andra tillsam?
mans med strängen förbindes med mät?
spänningen. Härvid samverka attraktionen
och repulsionen till ett utslag mot den
jordade plattan. Vid heterostatisk koppling
ger man plattorna en hjälpspänning på
upp till 50 V. Känsligheten regleras dels
med trådens spänning, dels genom för?
skjutning av plattorna. Maximala spän?
ningskänsligheten är ca 103 skald/V, ladd?
ningskonstanten ca 10"14 C/skald. Kapa?
citansen är 2 à 4 pF. Strängelektrometrar
finnas även utförda som tvåtrådselektro?
metrar. Man observerar då det genom trå?
darnas inbördes repulsion förändrade av?
ståndet mellan dem.
Kvadrantelektrometrar. En nål i form
även dubbelt hjärtformad skiva, upphängd i
en tunn tråd, är rörlig inuti fyra kvad?
ranter, vilka kunna tänkas uppkomma ge?
Fig. 2/12. Kvadrant elektrometer i kvadrant
koppling.
nom delning av en flat, cylindrisk dosa.
Diagonalt belägna kvadranter äro för?
bundna med varandra. I jämviktsläget
skall nålens längdaxel sammanfalla med
en spaltöppning mellan kvadranterna.
Nålen är försedd med en spegel och ut?
slaget avläses såsom vid galvanometrar.
Upphängningstråden är en tunn metall?
tråd eller en kvartstråd, som gjorts ledande
exempelvis genom katodförstoftning. Nå?
lens nolläge och höjdläge äro reglerbara.
Före mätningarna injusteras nålen, dels
genom ändring av dess höjdläge, dels ge?
nom horisontalställning av hela instru?
mentet, så att dess utslag blir så litet som
möjligt för en given nålspänning, då båda
kvadrantparen äro jordade.
Den känsligaste heterostatiska kopp?
lingen är kvadrantkopplingen, vid vilken
en hjälpspänning EN lägges på nålen och
mätspänningen E på det ena kvadrant?
paret, medan det andra paret jordas, se
fig. 2/12. Om E^Ey är utslaget proportio?
nellt mot såväl E som EN.
Vid idiostatisk koppling jordas nålen
och det ena kvadrantparet, och mätspän?
ningen anslutes till det andra paret. Ut?
slaget blir proportionellt mot kvadraten
på spänningen, denna koppling tillåter
alltså mätning av växelspänning.
Vid en av Compton angiven form av
kvadrantelektrometern kan det ena kvad?
