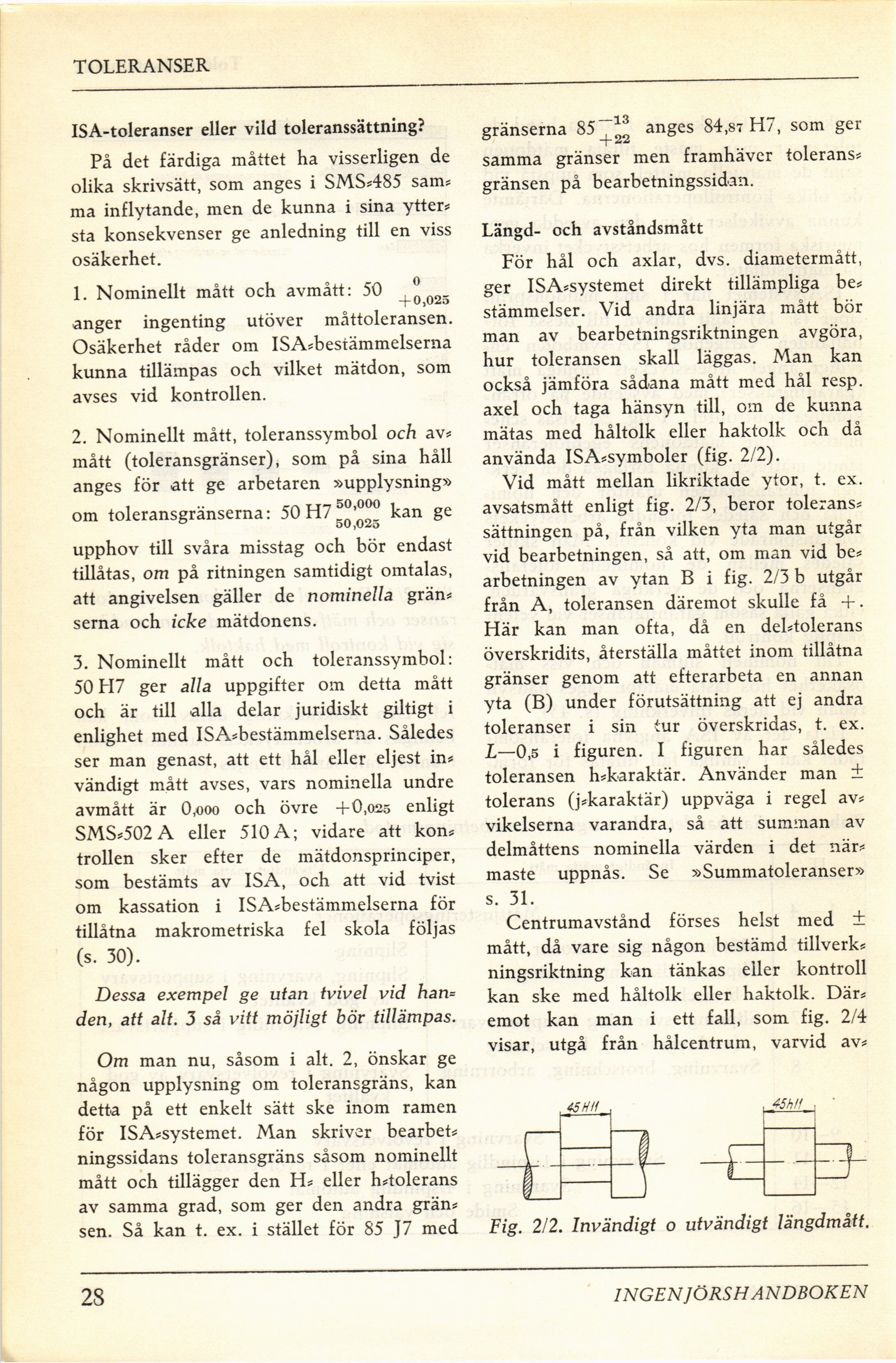

TOLERANSER
ISA-toleranser eller vild toleranssättning?
På det färdiga måttet ha visserligen de
olika skrivsätt, som anges i SMS*485 sam*
ma inflytande, men de kunna i sina ytter*
sta konsekvenser ge anledning till en viss
osäkerhet.
1. Nominellt mått och avmått: 50 , 0
+ 0,025
anger ingenting utöver mättoleransen.
Osäkerhet råder om ISA*bestämmelserna
kunna tillämpas och vilket mätdon, som
avses vid kontrollen.
2. Nominellt mått, toleranssymbol och av*
mått (toleransgränser), som på sina håll
anges för att ge arbetaren »upplysning»
om toleransgränserna: 50 H7^kan ge
upphov till svåra misstag och bör endast
tillåtas, om på ritningen samtidigt omtalas,
att angivelsen gäller de nominella grän*
serna och icke mätdonens.
3. Nominellt mått och toleranssymbol:
50 H7 ger alla uppgifter om detta mått
och är till alla delar juridiskt giltigt i
enlighet med ISA*bestämmelserna. Således
ser man genast, att ett hål eller eljest in*
vändigt mått avses, vars nominella undre
avmått är 0,ooo och övre +0,025 enligt
SMS*502 A eller 510 A; vidare att kon*
trollen sker efter de mätdonsprinciper,
som bestämts av ISA, och att vid tvist
om kassation i ISA*bestämmelserna för
tillåtna makrometriska fel skola följas
(s. 30).
Dessa exempel ge utan tvivel vid han=
den, att alt. 3 så vitt möjligt bör tillämpas.
Om man nu, såsom i alt. 2, önskar ge
någon upplysning om toleransgräns, kan
detta på ett enkelt sätt ske inom ramen
för ISA*systemet. Man skriver bearbet*
ningssidans toleransgräns såsom nominellt
mått och tillägger den H* eller h*tolerans
av samma grad, som ger den andra grän*
sen. Så kan t. ex. i stället för 85 J7 med
gränserna 85 ^ anges 84,87 H7, som ger
samma gränser men framhäver tolerans*
gränsen på bearbetningssidan.
Längd- och avståndsmått
För hål och axlar, dvs. diametermått,
ger ISA*systemet direkt tillämpliga be*
stämmelser. Vid andra linjära mått bör
man av bearbetningsriktningen avgöra,
hur toleransen skall läggas. Man kan
också jämföra sådana mått med hål resp.
axel och taga hänsyn till, om de kunna
mätas med håltolk eller haktolk och då
använda ISA*symboler (fig. 2/2).
Vid mått mellan likriktade ytor, t. ex.
avsatsmått enligt fig. 2/3, beror tolerans*
sättningen på, från vilken yta man utgår
vid bearbetningen, så att, om man vid be*
arbetningen av ytan B i fig. 2/3 b utgår
från A, toleransen däremot skulle få 4-.
Här kan man ofta, då en del*tolerans
överskridits, återställa måttet inom tillåtna
gränser genom att efterarbeta en annan
yta (B) under förutsättning att ej andra
toleranser i sin tur överskridas, t. ex.
i—0,5 i figuren. I figuren har således
toleransen h*karaktär. Använder man ±
tolerans (j*karaktär) uppväga i regel av*
vikelserna varandra, så att summan av
delmåttens nominella värden i det när*
måste uppnås. Se »Summatoleranser»
s. 31.
Centrumavstånd förses helst med ±
mått, då vare sig någon bestämd tillverk*
ningsriktning kan tänkas eller kontroll
kan ske med håltolk eller haktolk. Där*
emot kan man i ett fall, som fig. 2/4
visar, utgå från hålcentrum, varvid av*
Fig. 2/2. Invändigt o utvändigt längdmått.
28
INGEN ]ÖRS HANDBOKEN
