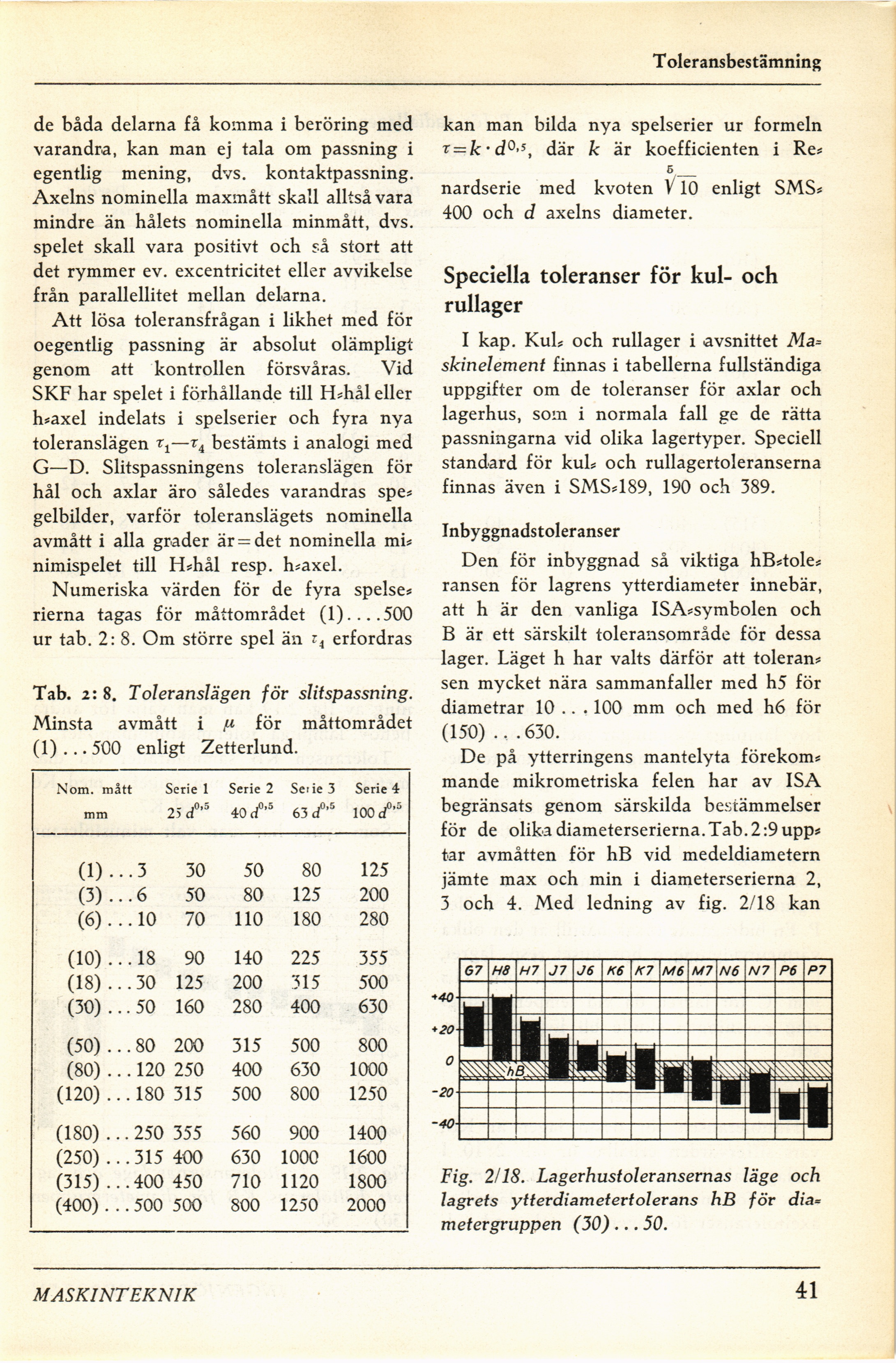

Toleransbestämning
de båda delarna få komma i beröring med
varandra, kan man ej tala om passning i
egentlig mening, dvs. kontaktpassning.
Axelns nominella maxinått skall alltså vara
mindre än hålets nominella minmått, dvs.
spelet skall vara positivt och så stort att
det rymmer ev. excentricitet eller avvikelse
från parallellitet mellan delarna.
Att lösa toleransfrågan i likhet med för
oegentlig passning är absolut olämpligt
genom att kontrollen försvåras. Vid
SKF har spelet i förhållande till H*hål eller
h*axel indelats i spelserier och fyra nya
toleranslägen —t4 bestämts i analogi med
G—D. Slitspassningens toleranslägen för
hål och axlar äro således varandras spe*
gelbilder, varför toleranslägets nominella
avmått i alla grader är = det nominella mi*
nimispelet till H*hål resp. h*axel.
Numeriska värden för de fyra spelse*
rierna tagas för måttområdet (1)....500
ur tab. 2: 8. Om större spel än erfordras
Tab. 2: 8. Toleranslägen för slitspassning.
Minsta avmått i n för måttområdet
(1) ... 500 enligt Zetterlund.
Nom. mått mm Serie 1 25 d°’5 Serie 2 40 ef’5 Seiie 3 63 <f’5 Serie 4 100 d0’5
(1).. 3 30 50 80 125
(3).. 6 50 80 125 200
(6)-. 10 70 110 180 280
(10) .. 18 90 140 225 355
(18) .. 30 125 200 315 500
(30)... 50 160 280 400 630
(50) .. 80 200 315 500 800
(80) .. 120 250 400 630 1000
(120) .. 180 315 500 800 1250
(180)... 250 355 560 900 1400
(250)... 315 400 630 1000 1600
(315)... 400 450 710 1120 1800
(400)... 500 500 800 1250 2000
kan man bilda nya spelserier ur formeln
T = k-d°<5, där k är koefficienten i Re*
5_
nardserie med kvoten V10 enligt SMS*
400 och d axelns diameter.
Speciella toleranser för kul- och
rullager
I kap. KuL och rullager i avsnittet Ma*
skinelement finnas i tabellerna fullständiga
uppgifter om de toleranser för axlar och
lagerhus, som i normala fall ge de rätta
passningarna vid olika lagertyper. Speciell
standard för kul* och rullagertoleranserna
finnas även i SMS*189, 190 och 389.
Inbyggnadstoleranser
Den för inbyggnad så viktiga hB*tole*
ransen för lagrens ytterdiameter innebär,
att h är den vanliga ISA*symbolen och
B är ett särskilt toleransområde för dessa
lager. Läget h har valts därför att toleran*
sen mycket nära sammanfaller med h5 för
diametrar 10 .. . 100 mm och med h6 för
(150) ., . 630.
De på ytterringens mantelyta förekom*
mande mikrometriska felen har av ISA
begränsats genom särskilda bestämmelser
för de olika diameterserierna.Tab. 2:9 upp*
tar avmåtten för hB vid medeldiametern
jämte max och min i diameterserierna 2,
3 och 4. Med ledning av fig. 2/18 kan
Fig. 2/18. Lagerhustoleransernas läge och
lagrets ytterdiametertolerans hB för dia=
meter gruppen (30) ... 50.
MASKINTEKNIK
41
