TOLERANSER

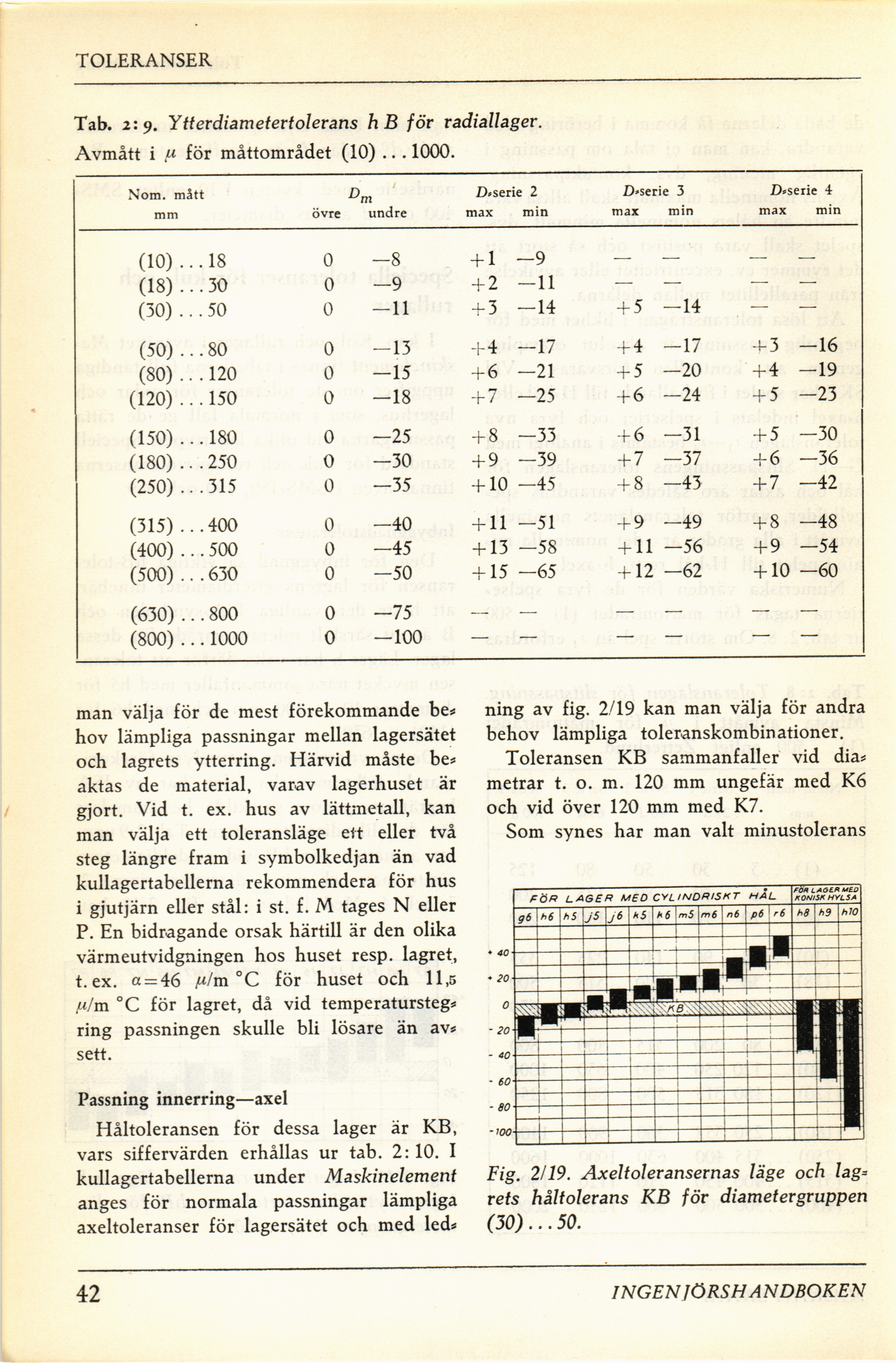

Tab. 2:9. Ytterdiametertolerans hB för radiallager.
Avmått i för måttområdet (10) .. . 1000.
Nom. mått mm D övre m undre D.serie 2 max min D.serie 3 max min D.seiie 4 max min
(10). ..18 0 —8 4-1 —9 _ _ _ _
(18). ..30 0 —9 + 2 — 11 — — — —
(30). .50 0 — 11 + 3 — 14 + 5 —14 — —
(50). ..80 0 — 13 +4 —17 + 4 —17 4-3 -16
(80). .120 0 -15 + 6 -21 + 5 —20 +4 -19
(120) . .150 0 -18 + 7 —25 + 6 —24 + 5 -23
(150) . .180 0 -25 + 8 -33 + 6 —31 + 5 —30
(180) . .250 0 —30 + 9 -39 + 7 —37 + 6 -36
(250) . .315 0 —35 + 10 —45 + 8 —43 +7 —42
(315) . .400 0 —40 + 11 —51 + 9 —49 + 8 -48
(400) . .500 0 -45 + 13 —58 + 11 -56 + 9 —54
(500). .630 0 -50 + 15 -65 + 12 -62 + 10 -60
(630) . .800 0 -75
(800) . .1000 0 —100
man välja för de mest förekommande be*
hov lämpliga passningar mellan lagersätet
och lagrets ytterring. Härvid måste be*
aktas de material, varav lagerhuset är
gjort. Vid t. ex. hus av lättmetall, kan
man välja ett toleransläge ett eller två
steg längre fram i symbolkedjan än vad
kullagertabellerna rekommendera för hus
i gjutjärn eller stål: i st. f. M tages N eller
P. En bidragande orsak härtill är den olika
värmeutvidgningen hos huset resp. lagret,
t. ex. cc = 46 i"/m °C för huset och 11,5
Iu/m °C för lagret, då vid temperatursteg*
ring passningen skulle bli lösare än av*
sett.
Passning innerring—axel
Håltoleransen för dessa lager är KB,
vars siffervärden erhållas ur tab. 2: 10. I
kullagertabellerna under Maskinelement
anges för normala passningar lämpliga
axeltoleranser för lagersätet och med led*
ning av fig. 2/19 kan man välja för andra
behov lämpliga toleranskombinationer.
Toleransen KB sammanfaller vid dia*
metrar t. o. m. 120 mm ungefär med K6
och vid över 120 mm med K7.
Som synes har man valt minustolerans
Fig. 2/19. Axeltoleransernas läge och lag=
rets håltolerans KB för diametergruppen
(30)... 50.
42
INGENJÖRSHA NDBOKEN
