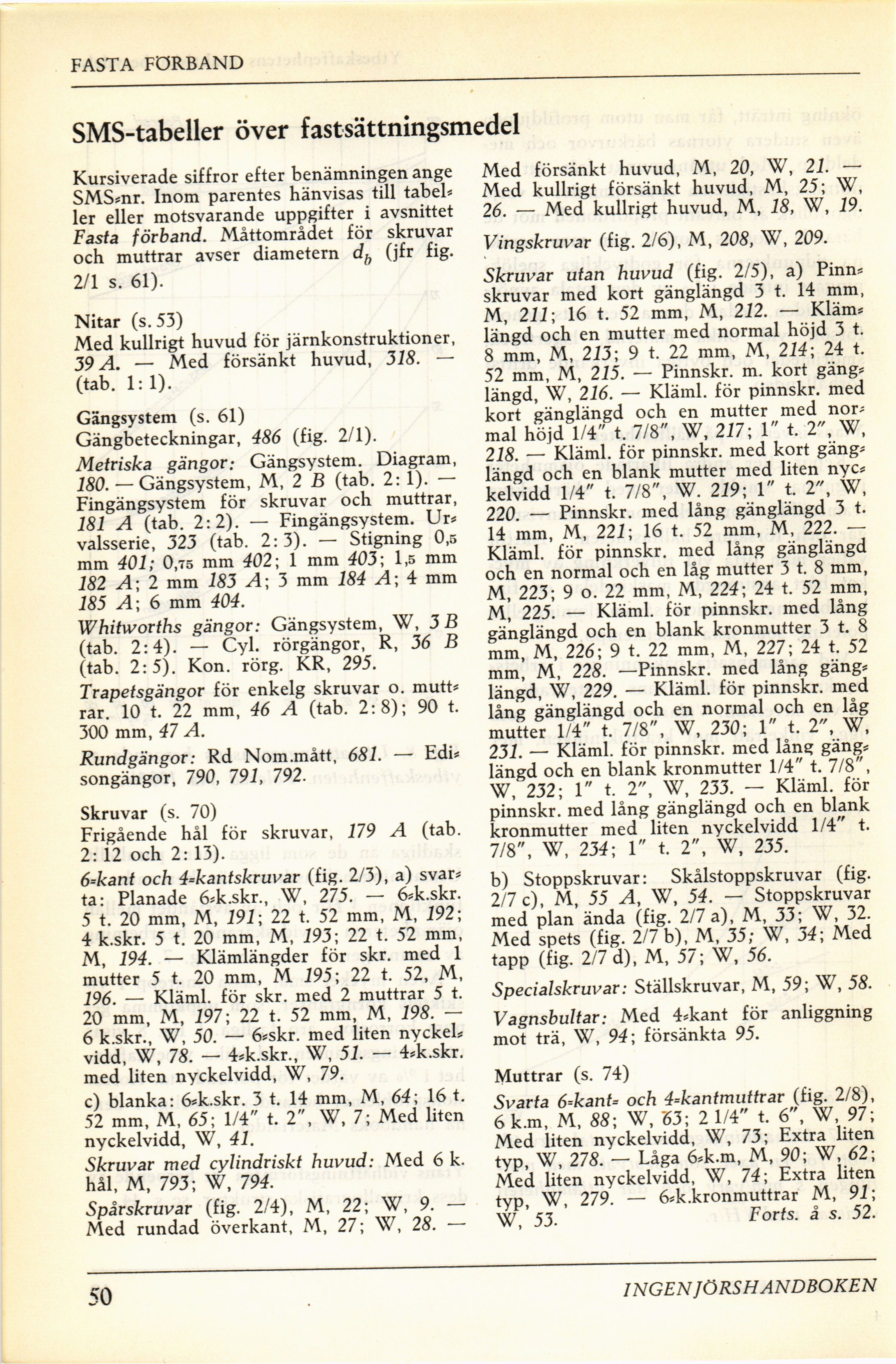

FASTA FÖRBAND
SMS-tabeller över fastsättningsmedel
Kursiverade siffror efter benämningen ånge
SMS*nr. Inom parentes hänvisas till tabel*
ler eller motsvarande uppgifter i avsnittet
Fasta förband. Måttområdet för skruvar
och muttrar avser diametern db (jfr fig.
2/1 s. 61).
Nitar (s. 53)
Med kullrigt huvud för järnkonstruktioner,
39 A. — Med försänkt huvud, 318. —
(tab. 1:1).
Gängsystem (s. 61)
Gängbeteckningar, 486 (fig. 2/1).
Metriska gängor: Gängsystem. Diagram,
180. — Gängsystem, M, 2 B (tab. 2: 1). —
Fingängsystem för skruvar och muttrar,
181 A (tab. 2:2). — Fingängsystem. Ur*
valsserie, 323 (tab. 2:3). — Stigning 0,5
mm 401; 0,75 mm 402; 1 mm 403; 1,5 mm
182 A; 2 mm 183 A; 3 mm 184 A; 4 mm
185 A; 6 mm 404.
Whitworths gängor: Gängsystem, W, 3 B
(tab. 2:4). — Cyl. rörgängor, R, 36 B
(tab. 2:5). Kon. rörg. KR, 295.
Trapetsgängor för enkelg skruvar o. mutt*
rar. 10 t. 22 mm, 46 A (tab. 2:8); 90 t.
300 mm, 47 A.
Rundgängor: Rd Nom.mått, 681. — Edi*
songängor, 790, 791, 792.
Skruvar (s. 70)
Frigående hål för skruvar, 179 A (tab.
2:12 och 2:13).
6=kant och 4=kantskruvar (fig. 2/3), a) svar*
ta: Planade 6*k.skr., W, 275. — 6*k.skr.
5 t. 20 mm, M, 191; 22 t. 52 mm, M, 192;
4 k.skr. 5 t. 20 mm, M, 193; 22 t. 52 mm,
M, 194. — Klämlängder för skr. med 1
mutter 5 t. 20 mm, M 195; 22 t. 52, M,
196. — Kläml. för skr. med 2 muttrar 5 t.
20 mm, M, 197; 22 t. 52 mm, M, 198. —
6 k.skr., W, 50. — 6*skr. med liten nyckel*
vidd, W, 78. — 4*k.skr., W, 51. — 4*k.skr.
med liten nyckelvidd, W, 79.
c) blanka: 6*k.skr. 3 t. 14 mm, M, 64; 16 t.
52 mm, M, 65; 1/4" t. 2", W, 7; Med liten
nyckelvidd, W, 41.
Skruvar med cylindriskt huvud: Med 6 k.
hål, M, 793; W, 794.
Spårskruvar (fig. 2/4), M, 22; W, 9. —
Med rundad överkant, M, 27; W, 28. —
Med försänkt huvud, M, 20, W, 21. —
Med kullrigt försänkt huvud, M, 25; W,
26. — Med kullrigt huvud, M, 18, W, 19.
Vingskruvar (fig. 2/6), M, 208, W, 209.
Skruvar utan huvud (fig. 2/5), a) Pinn*
skruvar med kort gänglängd 3 t. 14 mm,
M, 211; 16 t. 52 mm, M, 212. — Kläm*
längd och en mutter med normal höjd 3 t.
8 mm, M, 213; 9 t. 22 mm, M, 214; 24 t.
52 mm, M, 215. — Pinnskr. m. kort gäng*
längd, W, 216. — Kläml. för pinnskr. med
kort gänglängd och en mutter med nor*
mal höjd 1/4" t. 7/8", W, 2i7; 1" t. 2", W,
218. — Kläml. för pinnskr. med kort gäng*
längd och en blank mutter med liten nye*
kelvidd 1/4" t. 7/8", W. 219; 1" t. 2", W,
220. — Pinnskr. med lång gänglängd 3 t.
14 mm, M, 221; 16 t. 52 mm, M, 222. —
Kläml. för pinnskr. med lång gänglängd
och en normal och en låg mutter 3 t. 8 mm,
M, 223; 9 o. 22 mm, M, 224; 24 t. 52 mm,
M, 225. — Kläml. för pinnskr. med lång
gänglängd och en blank kronmutter 3 t. 8
mm, M, 226; 9 t. 22 mm, M, 227; 24 t. 52
mm, M, 228. —Pinnskr. med lång gäng*
längd, W, 229. — Kläml. för pinnskr. med
lång gänglängd och en normal och en låg
mutter 1/4" t. 7/8", W, 230; 1" t. 2", W,
231. — Kläml. för pinnskr. med lång gäng*
längd och en blank kronmutter 1/4" t. 7/8",
W, 232; 1" t. 2", W, 233. — Kläml. för
pinnskr. med lång gänglängd och en blank
kronmutter med liten nyckelvidd 1/4" t.
7/8", W, 234; 1" t. 2", W, 235.
b) Stoppskruvar: Skålstoppskruvar (fig.
2/7 c), M, 55 A, W, 54. — Stoppskruvar
med plan ända (fig. 2/7 a), M, 33; W, 32.
Med spets (fig. 2/7 b), M, 35; W, 34; Med
tapp (fig. 2/7 d), M, 57; W, 56.
Specialskruvar: Ställskruvar, M, 59; W, 58.
Vagnsbultar: Med 4*kant för anliggning
mot trä, W, 94; försänkta 95.
Muttrar (s. 74)
Svarta 6=kanU och 4=kantmuttrar (fig. 2/8),
6 k.m, M, 88; W, 63; 21/4" t. 6", W, 97;
Med liten nyckelvidd, W, 73; Extra liten
typ, W, 278. — Låga 6*k.m, M, 90; W, 62;
Med liten nyckelvidd, W, 74; Extra liten
typ, W, 279. — 6*k.kronmuttrar M, 91;
W, 53. Forts, å s. 52.
50
INGEN JÖRSH ANDBOKEN
