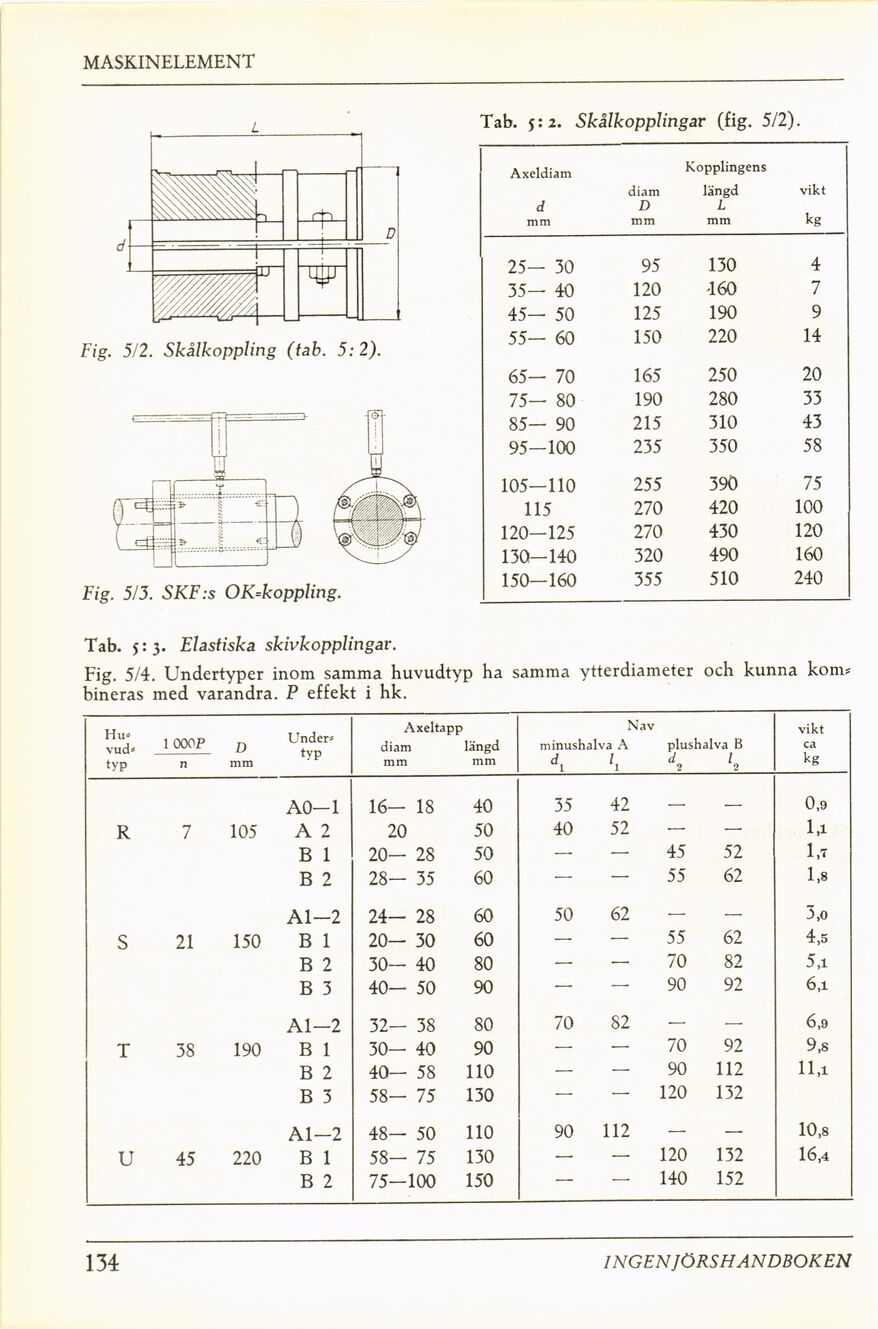

"MASKINELEMENT
Fig. 5/2. Skålkoppling (tab. 5:2).
Tab. 5:2. Skålkopplingar (fig. 5/2).
Axeldiam d mm diam D mm Kopplingens längd L mm vikt kg
25— 30 95 130 4
35— 40 120 -160 7
45— 50 125 190 9
55— 60 150 220 14
65- 70 165 250 20
75- 80 190 280 33
85— 90 215 310 43
95—100 235 350 58
105—110 255 390 75
115 270 420 100
120—125 270 430 120
130—140 320 490 160
150—160 355 510 240
Tab. 5:3. Elastiska skivkopplingar.
Fig. 5/4. Undertyper inom samma huvudtyp ha samma ytterdiameter och kunna kom*
bineras med varandra. P effekt i hk.
Hu» vud» typ 1000 p n D mm Under» typ Axeltapp diam längd mm mm Nav minushalva A ’t plushalva B vikt ca kg
AO-1 16- 18 40 35 42 _ _ 0,9
R 7 105 A 2 20 50 40 52 — — 1,1
B 1 20— 28 50 — — 45 52 1,7
B 2 28- 35 60 — — 55 62 1,8
Al—2 24— 28 60 50 62 — — 3,0
S 21 150 B 1 20- 30 60 — — 55 62 4,5
B 2 30- 40 80 — — 70 82 5,1
B 3 40— 50 90 — — 90 92 6,1
Al—2 32- 38 80 70 82 — — 6,9
T 38 190 B 1 30— 40 90 — — 70 92 9,8
B 2 40— 58 110 — — 90 112 11,1
B 3 58— 75 130 — — 120 132
Al—2 48— 50 110 90 112 — — 10,8
U 45 220 B 1 58— 75 130 — — 120 132 16,4
B 2 75—100 150 — — 140 152
134
INGEN ] ÖRS HANDBOKEN
Fig. 5/3. SKF :s Omkoppling.
