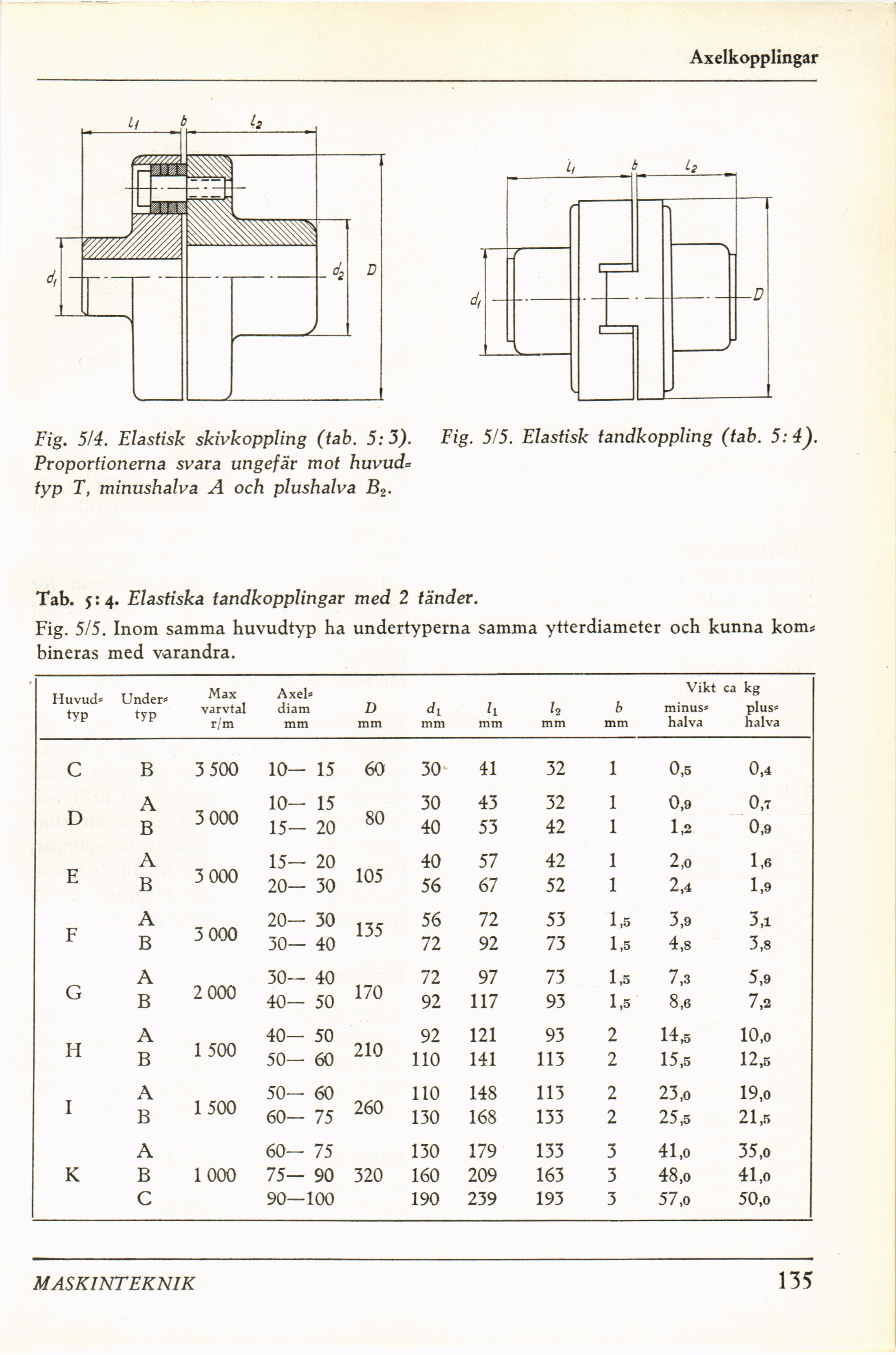

Axelkopplingar
Fig. 5/4. Elastisk skivkoppling (tab. 5: 5).
Proportionerna svara ungefär mot huvud=
typ T, minushalva A och plushalva B2.
Tab. 5:4. Elastiska tandkopplingar med 2 tänder.
Fig. 5/5. Inom samma huvudtyp ha undertyperna samma ytterdiameter och kunna kom*
bineras med varandra.
Huvud» typ Under» typ Max varvtal r/m Axel» diam mm D mm di mm h mm h mm b mm Vikt minus» halva ca kg pius» halva
C B 3 500 10— 15 60 30 41 32 1 0,5 0,4
A 10- 15 30 43 32 1 0,9 0,7
D B 3 000 15— 20 80 40 53 42 1 1,2 0,9
A 15— 20 40 57 42 1 2,o 1,6
E B 3000 20— 30 105 56 67 52 1 2,4 1,9
A 20— 30 56 72 53 1,5 3,9 3,1
F B 3000 30— 40 135 72 92 73 1,5 4,8 3,8
A 30— 40 72 97 73 1,5 7,3 8,6 5,9
G B 2 000 40— 50 170 92 117 93 1,5 7,2
H A 1 500 40— 50 210 92 121 93 2 14,5 10,0
B 50— 60 110 141 113 2 15,5 12,5
A 1 500 50— 60 260 110 148 113 2 23,0 19,0
I B 60— 75 130 168 133 2 25,5 21,5
A 60- 75 130 179 133 3 41,o 35,o
K B 1000 75— 90 320 160 209 163 3 48,o 41,o
C 90—100 190 239 193 3 57,o 50,o
MASKINTEKNIK
135
Fig. 5/5. Elastisk tandkoppling (tab. 5: 4).
