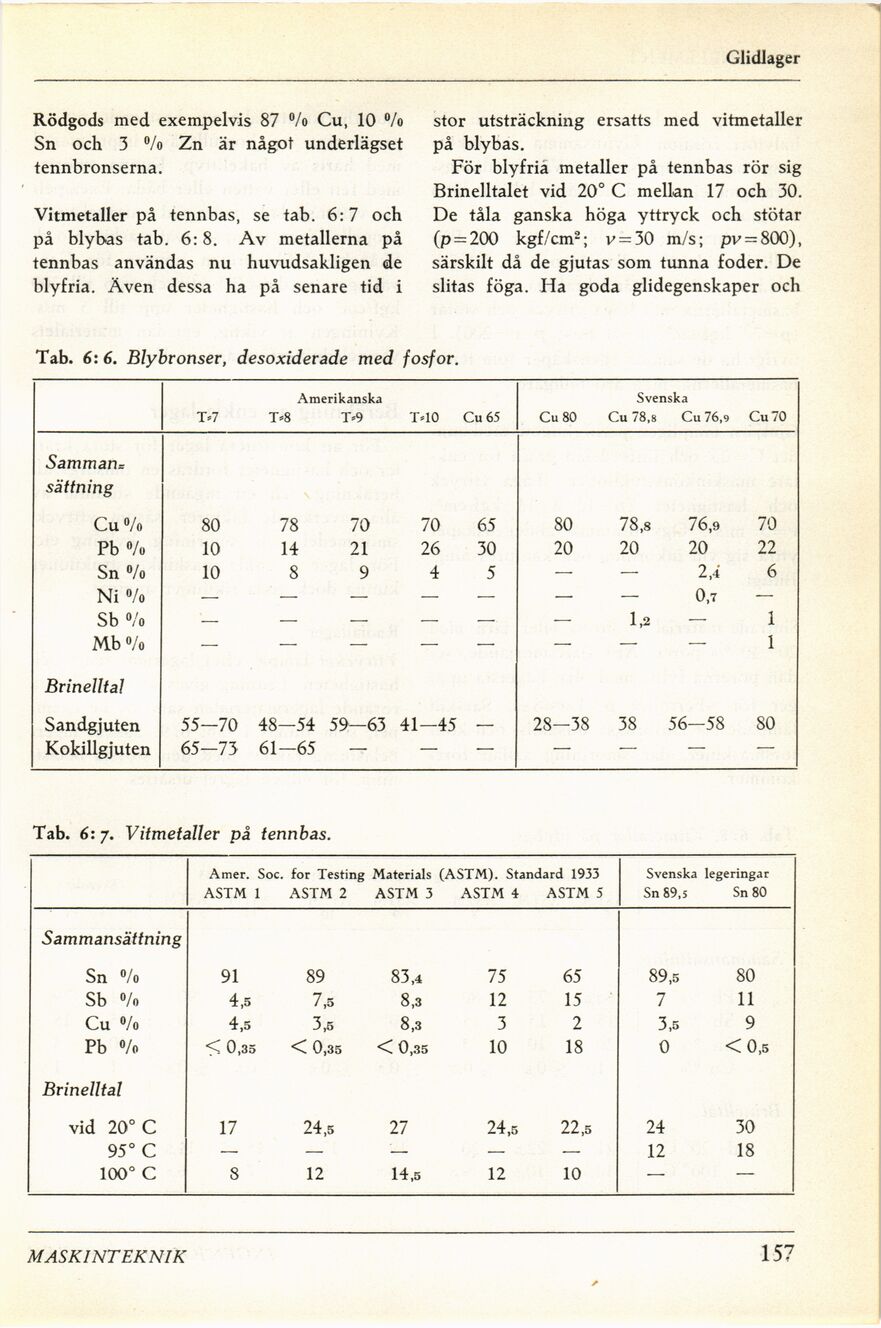

Glidlager
Rödgods med exempelvis 87 % Cu, 10 °/o
Sn och 3 °/o Zn är något underlägset
tennbronserna.
Vitmetaller på tennbas, se tab. 6:7 och
på blybas tab. 6:8. Av metallerna på
tennbas användas nu huvudsakligen de
blyfria. Även dessa ha på senare tid i
stor utsträckning ersatts med vitmetaller
på bly b as.
För blyfria metaller på tennbas rör sig
Brinelltalet vid 20° C mellan 17 och 30.
De tåla ganska höga yttryck och stötar
(p = 200 kgf/cm2; v = 30 m/s; pv = 800),
särskilt då de gjutas som tunna foder. De
slitas föga. Ha goda glidegenskaper och
Tab. 6: 6. Blybronser, desoxiderade med fosfor.
Amerikanska Svenska
T»7 T"8 T»9 T«10 Cu 65 Cu 80 Cu 78,8 Cu 76,9 Cu70
Samman=
sättning
Cu°/o 80 78 70 70 65 80 78,8 76,9 70
Pb % 10 14 21 26 30 20 20 20 22
Sn % 10 8 9 4 5 — 2,4 6
Ni °/o — 0,7 —
Sb °/o — — — — — — 1,2 — 1
Mb % — — — — — — 1
Brinelltal
San dg juten 55-70 48—54 59—63 41-45 — 28—38 38 56—58 80
Kokillgjuten 65—73 61—65 — — — — — — —
Amer. Soc. for Testing Materials (ASTM). Standard 1933 ASTM 1 ASTM 2 ASTM 3 ASTM 4 ASTM 5 Svenska legeringar Sn 89,5 Sn 80
Sammansättning
Sn % 91 89 83,4 75 65 89,5 80
Sb °/o 4,5 7,5 8,3 12 15 7 11
Cu °/o 4,5 3,5 8,3 3 2 3,5 9
Pb % < 0,35 < 0,35 < 0,35 10 18 0 <0,5
Brinelltal
vid 20° C 17 24,5 27 24,5 22,5 24 30
95° C — — — — 12 18
100° C 8 12 14,5 12 10 — —
Tab. 6: 7. Vitmetaller på tennbas.
MASKINTEKNIK
157
