Full resolution (JPEG) - On this page / på denna sida - Sidor ...
<< prev. page << föreg. sida << >> nästa sida >> next page >>
Below is the raw OCR text
from the above scanned image.
Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan.
Ser du något fel? Korrekturläs sidan nu!
This page has never been proofread. / Denna sida har aldrig korrekturlästs.

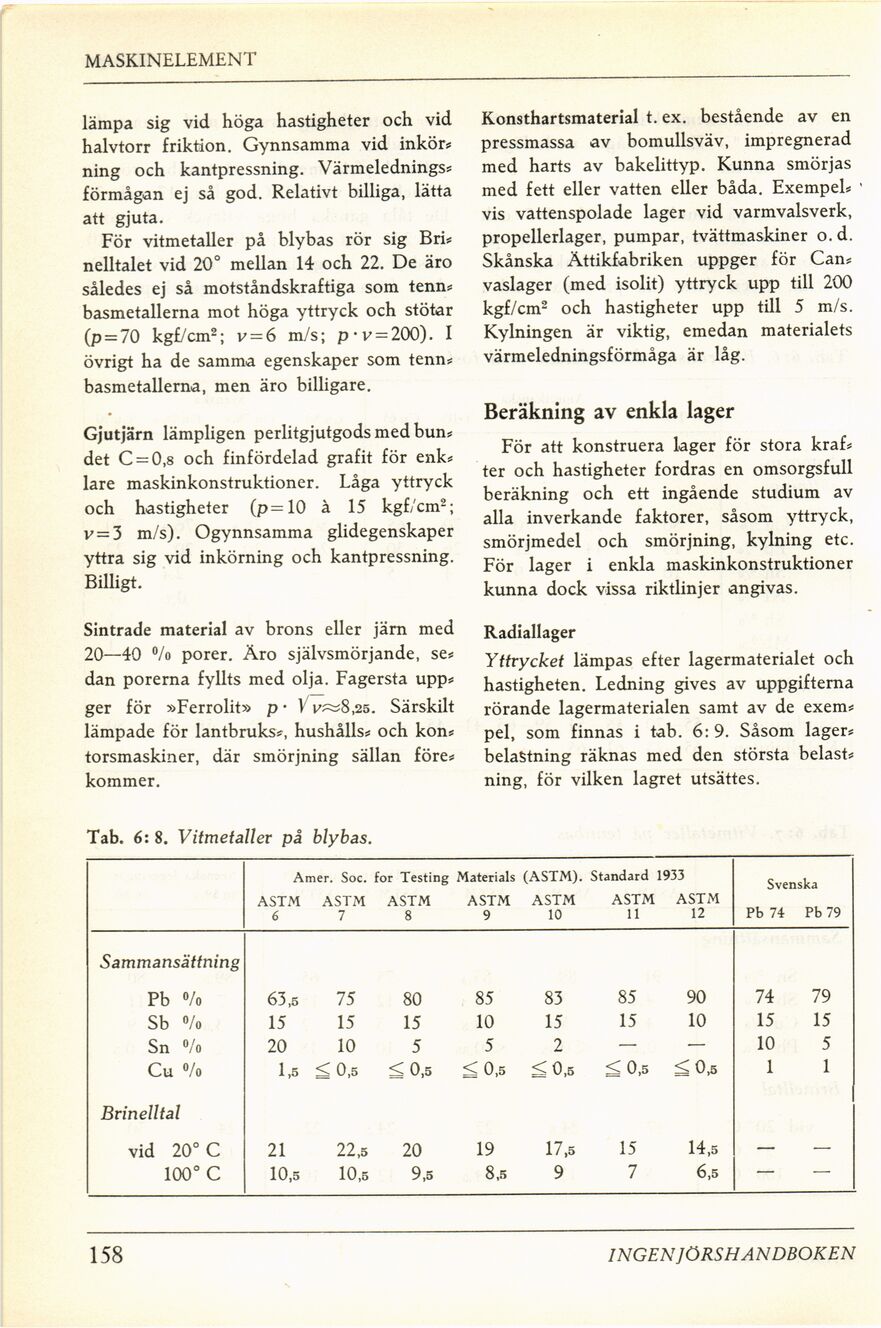

MASKINELEMENT
lämpa sig vid höga hastigheter och vid
halvtorr friktion. Gynnsamma vid inkör?
ning och kantpressning. Värmelednings*
förmågan ej så god. Relativt billiga, lätta
att gjuta.
För vitmetaller på blybas rör sig Bri*
nelltalet vid 20° mellan 14 och 22. De äro
således ej så motståndskraftiga som tenn*
basmetallerna mot höga yttryck och stötar
(p = 70 kgf/cm2; v = 6 m/s; p-v = 200). I
övrigt ha de samma egenskaper som tenn*
basmetallerna, men äro billigare.
Gjutjärn lämpligen perlitgjutgods med bun*
det C = 0,8 och finfördelad grafit för enk*
lare maskinkonstruktioner. Låga yttryck
och hastigheter (p= 10 à 15 kgf/cm2;
v = 3 m/s). Ogynnsamma glidegenskaper
yttra sig vid inkörning och kantpressning.
Billigt.
Sintrade material av brons eller järn med
20—40 °/o porer. Äro självsmörjande, se*
dan porerna fyllts med olja. Fagersta upp*
ger för »Ferrolit» p • 1 v>ä;8,25. Särskilt
lämpade för lantbruks*, hushålls* och kon*
torsmaskiner, där smörjning sällan före*
kommer.
Konsthartsmaterial t. ex. bestående av en
pressmassa av bomullsväv, impregnerad
med harts av bakelittyp. Kunna smörjas
med fett eller vatten eller båda. Exempel*
vis vattenspolade lager vid varmvalsverk,
propellerlager, pumpar, tvättmaskiner o. d.
Skånska Ättikfabriken uppger för Can*
vaslager (med isolit) yttryck upp till 200
kgf/cm2 och hastigheter upp till 5 m/s.
Kylningen är viktig, emedan materialets
värmeledningsförmåga är låg.
Beräkning av enkla lager
För att konstruera lager för stora kraf*
ter och hastigheter fordras en omsorgsfull
beräkning och ett ingående studium av
alla inverkande faktorer, såsom yttryck,
smörjmedel och smörjning, kylning etc.
För lager i enkla maskinkonstruktioner
kunna dock vissa riktlinjer angivas.
Radiallager
Yttrycket lämpas efter lagermaterialet och
hastigheten. Ledning gives av uppgifterna
rörande lagermaterialen samt av de exem*
pel, som finnas i tab. 6: 9. Såsom lager*
belastning räknas med den största beläst*
ning, för vilken lagret utsättes.
Tab. 6: 8. Vitmetaller på blybas.
Amer. Soc. for Testing Materials (ASTM). Standard 1933 ASTM ASTM ASTM ASTM ASTM ASTM ASTM 6 7 8 9 10 11 12 Svenska Pb 74 Pb 79
Sammansättning
Pb % 63,5 75 80 85 83 85 90 74 79
Sb % 15 15 15 10 15 15 10 15 15
Sn °/o 20 10 5 5 2 — — 10 5
Cu % 1,5 ^ 0,5 ^0,5 ^0,5 ^0,5 ^0,5 ^0,5 1 1
Brinelltal
vid 20° C 21 22,5 20 19 17,5 15 14,5 — —
100° C 10,5 10,5 9,5 8,5 9 7 6,5 — —
158
INGEN JÖRS HANDBOK EN
<< prev. page << föreg. sida << >> nästa sida >> next page >>
