MASKINELEMENT

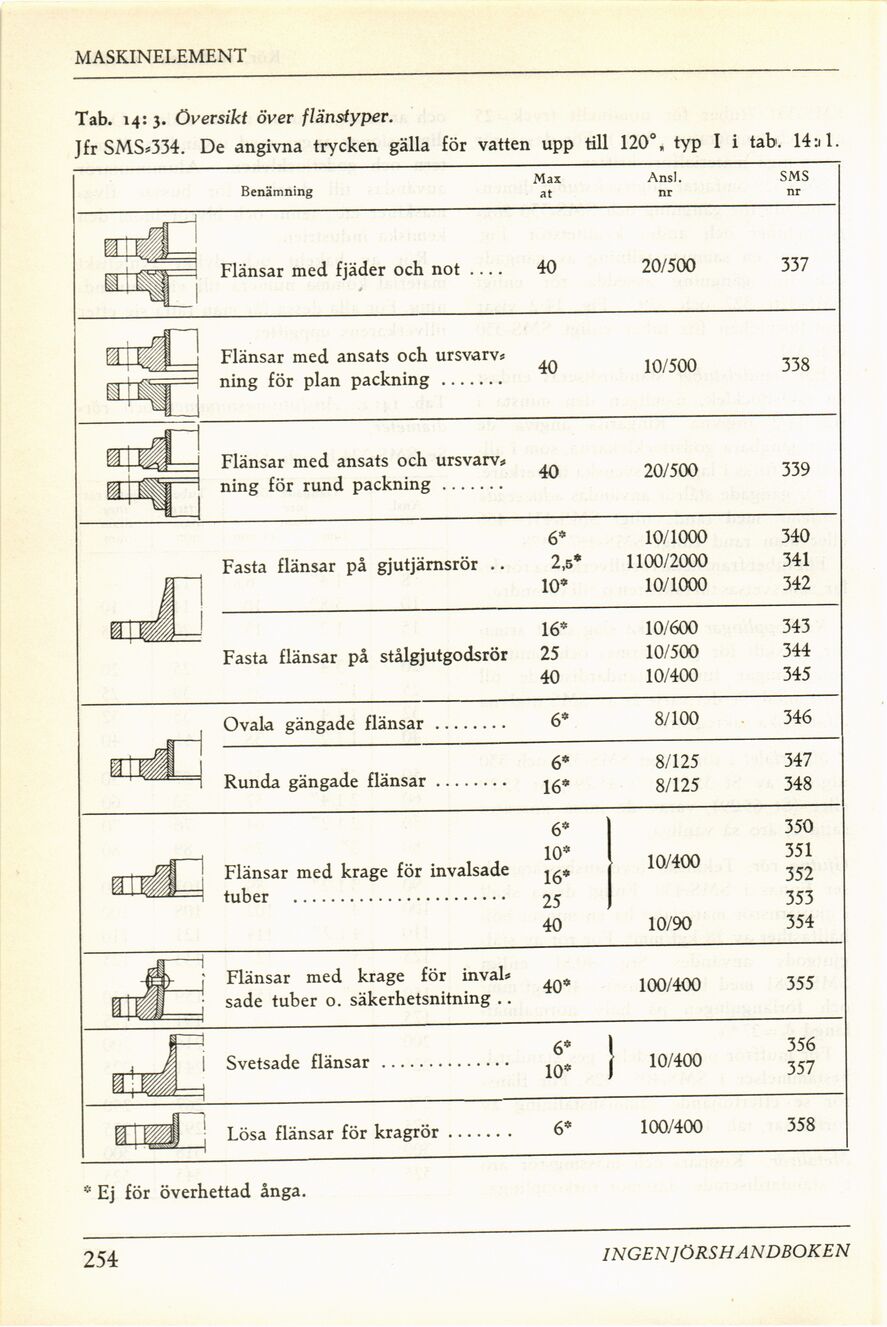

Tab. 14: 3. Översikt över flänstyper.
Jfr SMS?334. De angivna trycken gälla för vatten upp till 120°, typ I i tab. 14 a 1.
Benämning Max at Ansl. nr SMS nr
Flänsar med fjäder och not____ 40 20/500 337
Flänsar med ansats och ursvarv? ning för plan packning ....... 40 10/500 338
Flänsar med ansats och ursvarv? ning för rund packning ....... 40 20/500 339
Fasta flänsar på gjutjärnsrör .. 6* 2,5* 10* 10/1000 1100/2000 10/1000 340 341 342
Fasta flänsar på stålgjutgodsrör 16* 25 40 10/600 10/500 10/400 343 344 345
Ovala gängade flänsar ........ 6* 8/100 346
Runda gängade flänsar........ 6* 16* 8/125 8/125 347 348
Flänsar med krage för invalsade tuber ....................... 6* 10* 16* 25 40 10/400 10/90 350 351 352 353 354
Flänsar med krage för inval? sade tuber 0. säkerhetsnitning .. 40* 100/400 355
Svetsade flänsar .............. 6* 10* 10/400 356 357
Lösa flänsar för kragrör....... 6* 100/400 358
