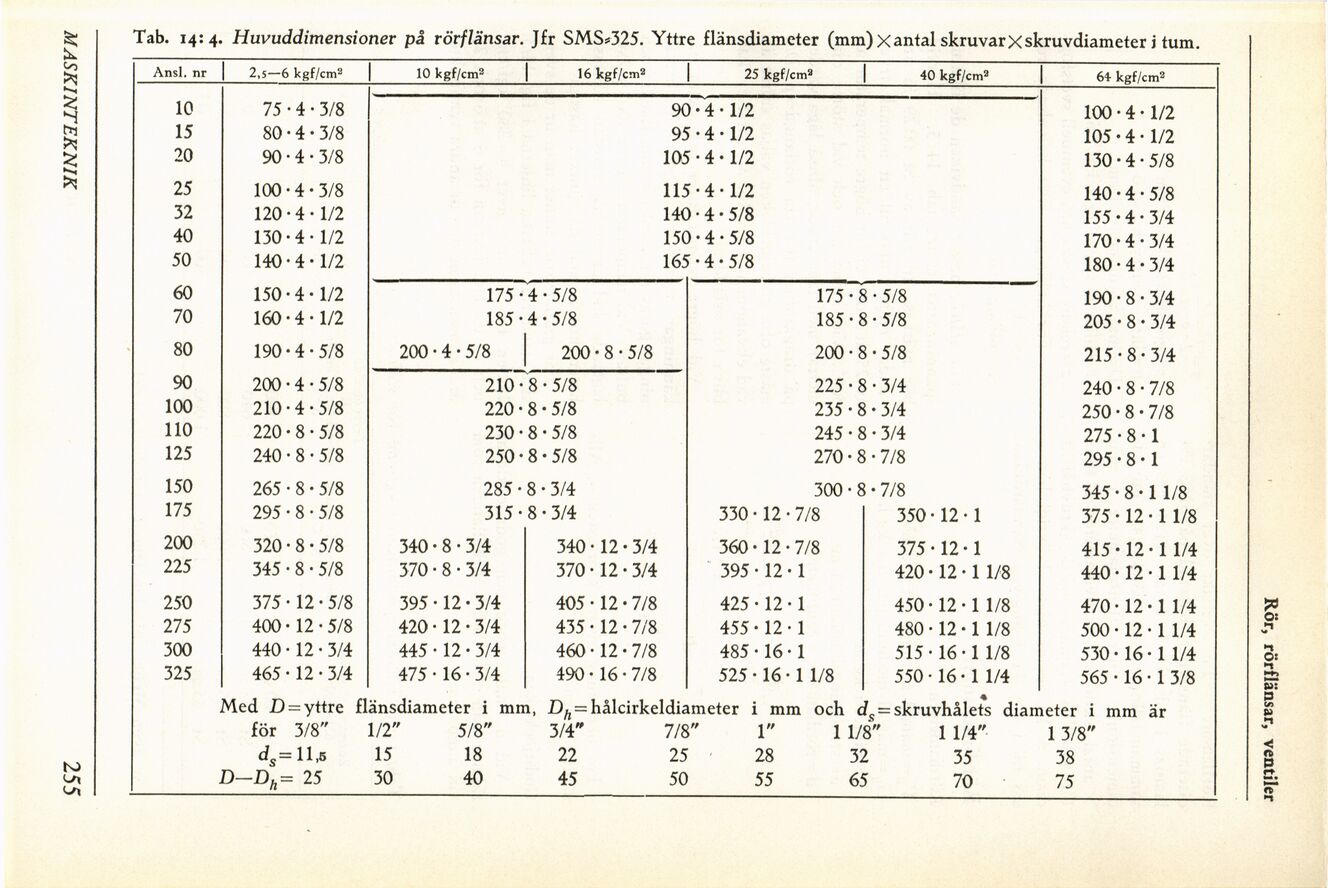

Tab. 14:4. Huvuddimensioner på rörflänsar. Jfr SMS*325. Yttre flänsdiameter (mm) Xantal skruvarXskruvdiameter i tum.
Ansl. nr 2,5-6 kgf/cm3 10 kgf/cm2 16 kgf/c m2 25 kgf/c ma 40 kgf/cm2 64 kgf/cm2
10 75 4 3/8 90-4-1/2 100 4-1/2
15 80 4 3/8 95 • 4•1/2 105 4-1/2
20 90 4 3/8 105 • 4•1/2 130 4-5/8
25 100 4 3/8 115-4-1/2 140 4-5/8
32 120 4 1/2 140 ■ 4 • 5/8 155 4-3/4
40 130 4 1/2 150-4-5/8 170 4-3/4
50 140 4 1/2 165 -4-5/8 180 4-3/4
60 150 4 1/2 175 • 4 5/8 175 • • 5/8 190 8-3/4
70 160 4 1/2 185 • 4 5/8 185 • • 5/8 205 8-3/4
80 190 4 5/8 200 4- 5/8 200 •8- 5/8 200 • £ • 5/8 215 8-3/4
90 200 4 5/8 210- 8 •5/8 225-8 t- 3/4 240 8-7/8
100 210 4 5/8 220- 8 5/8 235 # 3/4 250 8-7/8
110 220 8 5/8 230- 8 •5/8 245 • • 3/4 275 8-1
125 240 8 5/8 250- 8 •5/8 270 • 7/8 295 8-1
150 265 8 5/8 285- 8 3/4 500 • S # 7/8 345 8-11/8
175 295 8 5/8 315 • 8 •3/4 330 12- 7/8 350 12-1 375 12 • 1 1/8
200 320 8 5/8 340 8- 3/4 340 12 3/4 360 12- 7/8 375 12-1 415 12 • 1 1/4
225 345 8 5/8 370 8- 3/4 370 12 3/4 395 12- 1 420- 12-1 /8 440 12 • 1 1/4
250 375 12 •5/8 395 12 •3/4 405 12 7/8 425 12- 1 450- 12-1 /8 470 12 • 1 1/4
275 400 12 •5/8 420 12 •3/4 435 12 7/8 455 12- 1 480 12-1 /8 500 12 • 11/4
300 440 12 •3/4 445 12 •3/4 460 12 7/8 485 16- 1 515 16-1 /8 530 16 • 1 1/4
325 465 12 •3/4 475 16 •3/4 490 16 7/8 525 16- 1 1/8 550- 16-1 /4 565 16 • 1 3/8
Med D = yttre flänsdiameter i mm, dA = hålcirkeldiameter mm och cL • = skruvhålets diameter i mm är
för 3/8" 1/2" 5/8" 3/4" 7/8" 1" 1 1/8 1 1/4" 1 3/8"
ds = = 11,5 15 18 22 25 28 32 35 38
D-Dh= = 25 30 40 45 50 55 65 70 75
