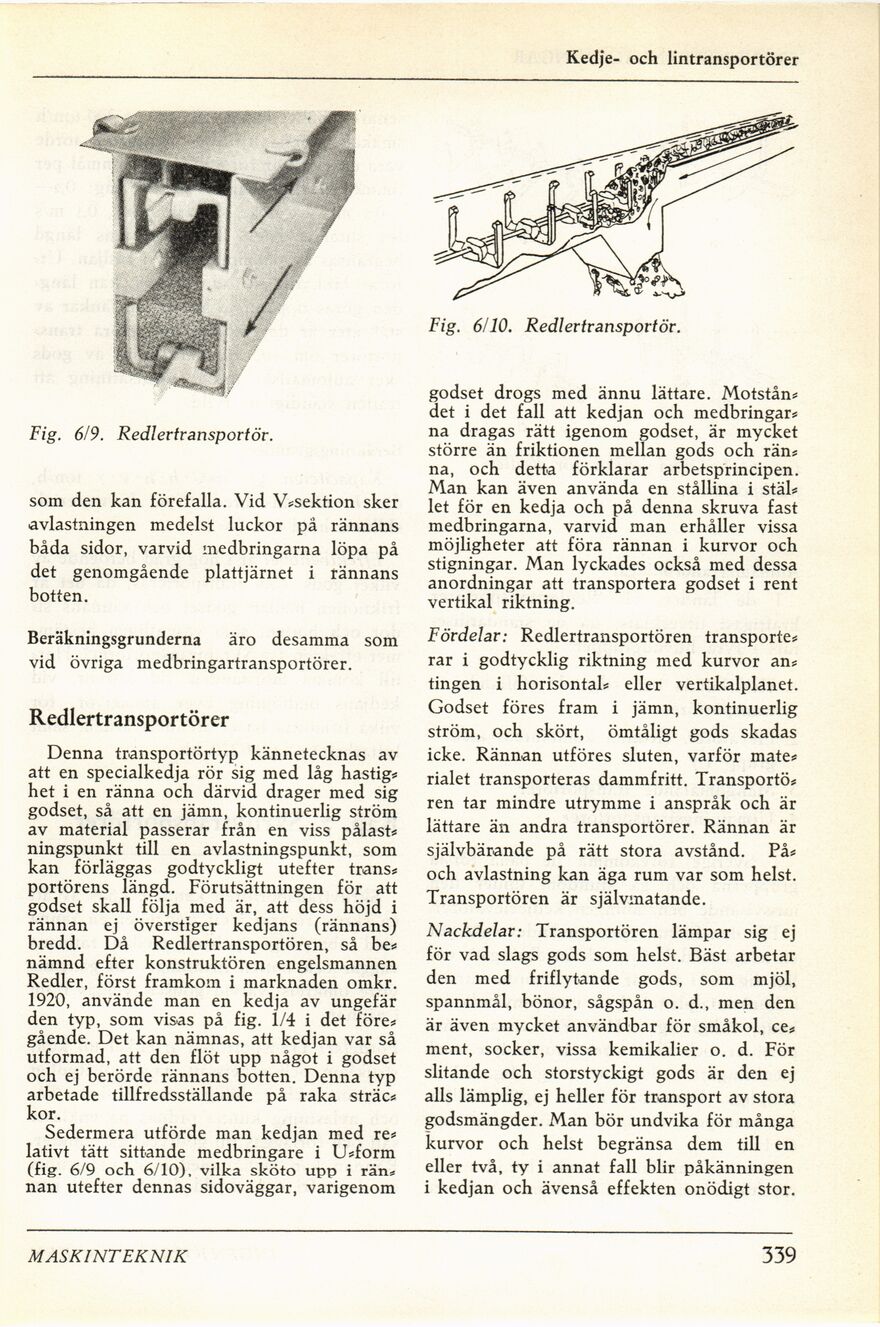

Kedje- och lintransportörer
Fig. 6/9. Redlertrarisportör.
som den kan förefalla. Vid V?sektion sker
avlastningen medelst luckor på rännans
båda sidor, varvid medbringarna löpa på
det genomgående plattjärnet i rännans
botten.
Beräkningsgrunderna äro desamma som
vid övriga medbringartransportörer.
Redlertransportörer
Denna transportörtyp kännetecknas av
att en specialkedja rör sig med låg hastig?
het i en ränna och därvid drager med sig
godset, så att en jämn, kontinuerlig ström
av material passerar från en viss pålast?
ningspunkt till en avlastningspunkt, som
kan förläggas godtyckligt utefter träns?
portörens längd. Förutsättningen för att
godset skall följa med är, att dess höjd i
rännan ej överstiger kedjans (rännans)
bredd. Då Redlertransportören, så be?
nämnd efter konstruktören engelsmannen
Redler, först framkom i marknaden omkr.
1920, använde man en kedja av ungefär
den typ, som visas på fig. 1/4 i det före?
gående. Det kan nämnas, att kedjan var så
utformad, att den flöt upp något i godset
och ej berörde rännans botten. Denna typ
arbetade tillfredsställande på raka sträc?
kor.
Sedermera utförde man kedjan med re?
lativt tätt sittande medbringare i U?form
(fig. 6/9 och 6/10), vilka sköto upp i rän*
nan utefter dennas sidoväggar, varigenom
Fig. 6/10. Redler transport öv.
godset drogs med ännu lättare. Motstån?
det i det fall att kedjan och medbringar?
na dragas rätt igenom godset, är mycket
större än friktionen mellan gods och rän?
na, och detta förklarar arbetsprincipen.
Man kan även använda en stållina i stäl?
let för en kedja och på denna skruva fast
medbringarna, varvid man erhåller vissa
möjligheter att föra rännan i kurvor och
stigningar. Man lyckades också med dessa
anordningar att transportera godset i rent
vertikal riktning.
Fördelar: Redlertransportören transporte?
rar i godtycklig riktning med kurvor an?
tingen i horisontal? eller vertikalplanet.
Godset föres fram i jämn, kontinuerlig
ström, och skört, ömtåligt gods skadas
icke. Rännan utföres sluten, varför mate?
rialet transporteras dammfritt. Transportö?
ren tar mindre utrymme i anspråk och är
lättare än andra transportörer. Rännan är
självbärande på rätt stora avstånd. På?
och avlastning kan äga rum var som helst.
Transportören är självmatande.
Nackdelar: Transportören lämpar sig ej
för vad slags gods som helst. Bäst arbetar
den med friflytande gods, som mjöl,
spannmål, bönor, sågspån o. d., men den
är även mycket användbar för småkol, ce?
ment, socker, vissa kemikalier o. d. För
slitande och storstyckigt gods är den ej
alls lämplig, ej heller för transport av stora
godsmängder. Man bör undvika för många
kurvor och helst begränsa dem till en
eller två, ty i annat fall blir påkänningen
i kedjan och ävenså effekten onödigt stor.
MASKINTEKNIK
339
