Skcpverk

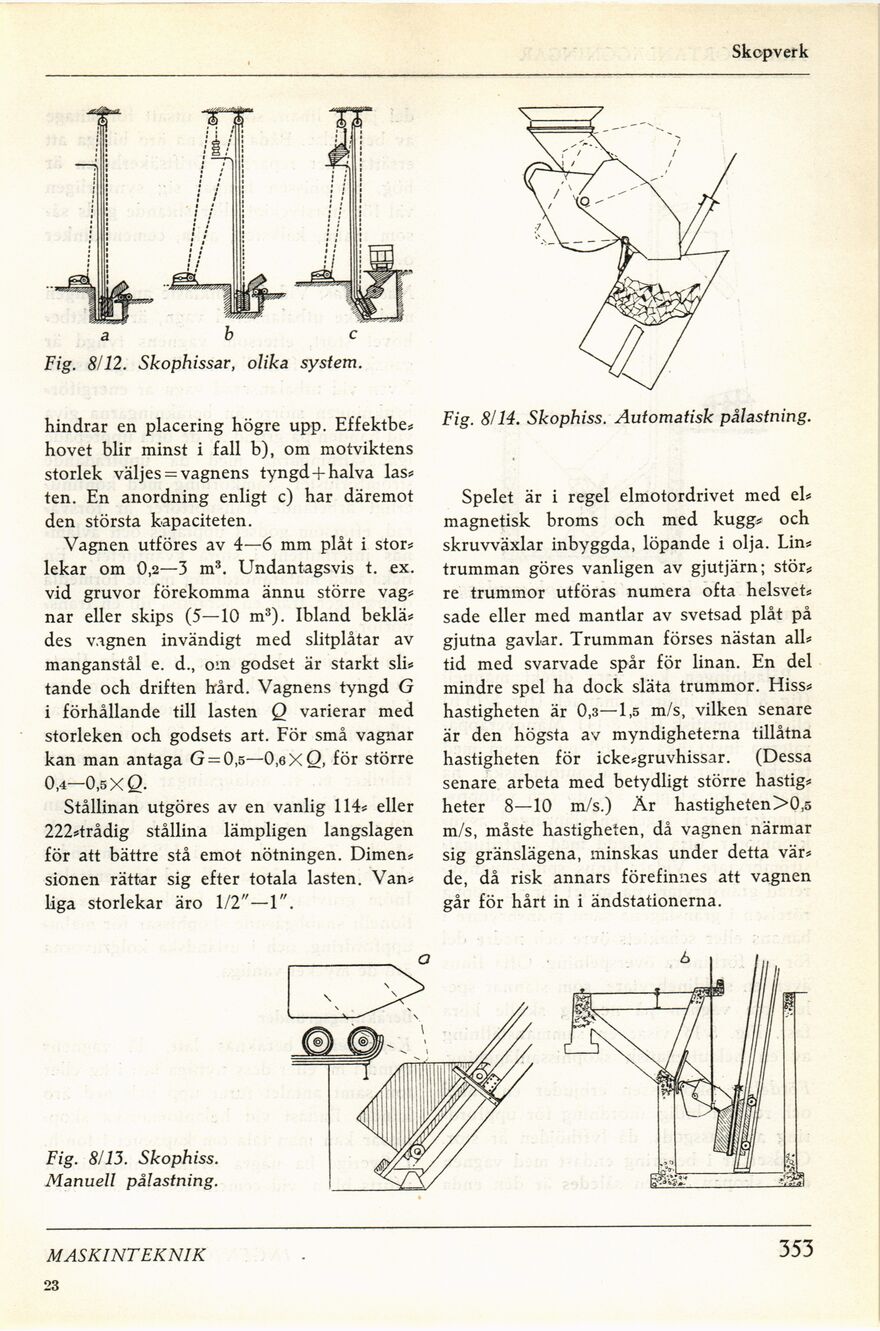

Fig. 8/14. Skophiss. Automatisk pålastning.
Spelet är i regel elmotordrivet med el?
magnetisk broms och med kugg? och
skruvväxlar inbyggda, löpande i olja. Lin?
trumman göres vanligen av gjutjärn; stör*
re trummor utföras numera ofta helsvet?
sade eller med mantlar av svetsad plåt på
gjutna gavlar. Trumman förses nästan all?
tid med svarvade spår för linan. En del
mindre spel ha dock släta trummor. Hiss?
hastigheten är 0,3—1,5 m/s, vilken senare
är den högsta av myndigheterna tillåtna
hastigheten för icke?gruvhissar. (Dessa
senare arbeta med betydligt större hastig?
heter 8—10 m/s.) Är hastigheten>0,5
m/s, måste hastigheten, då vagnen närmar
sig gränslägena, minskas under detta vär?
de, då risk annars förefinnes att vagnen
går för hårt in i ändstationerna.
Fig. 8/12. Skophissar, olika system.
hindrar en placering högre upp. Effektbe?
hovet blir minst i fall b), om motviktens
storlek väljes = vagnens tyngd + halva las?
ten. En anordning enligt c) har däremot
den största kapaciteten.
Vagnen utföres av 4—6 mm plåt i stor?
lekar om 0,2—3 m3. Undantagsvis t. ex.
vid gruvor förekomma ännu större vag?
nar eller skips (5—10 m3). Ibland beklä?
des vagnen invändigt med slitplåtar av
manganstål e. d., om godset är starkt sli?
tände och driften hård. Vagnens tyngd G
i förhållande till lasten Q varierar med
storleken och godsets art. För små vagnar
kan man antaga G = 0,5—0,6 X Q, för större
0,4—0,5 X Q.
Stållinan utgöres av en vanlig 114? eller
222?trådig stållina lämpligen langslagen
för att bättre stå emot nötningen. Dimen?
sionen rättar sig efter totala lasten. Van?
liga storlekar äro 1/2"—1".
MASKINTEKNIK
353
Fig. 8/13. Skophiss.
Manuell pålastning.
