Elevatorer för parti- och styckegods

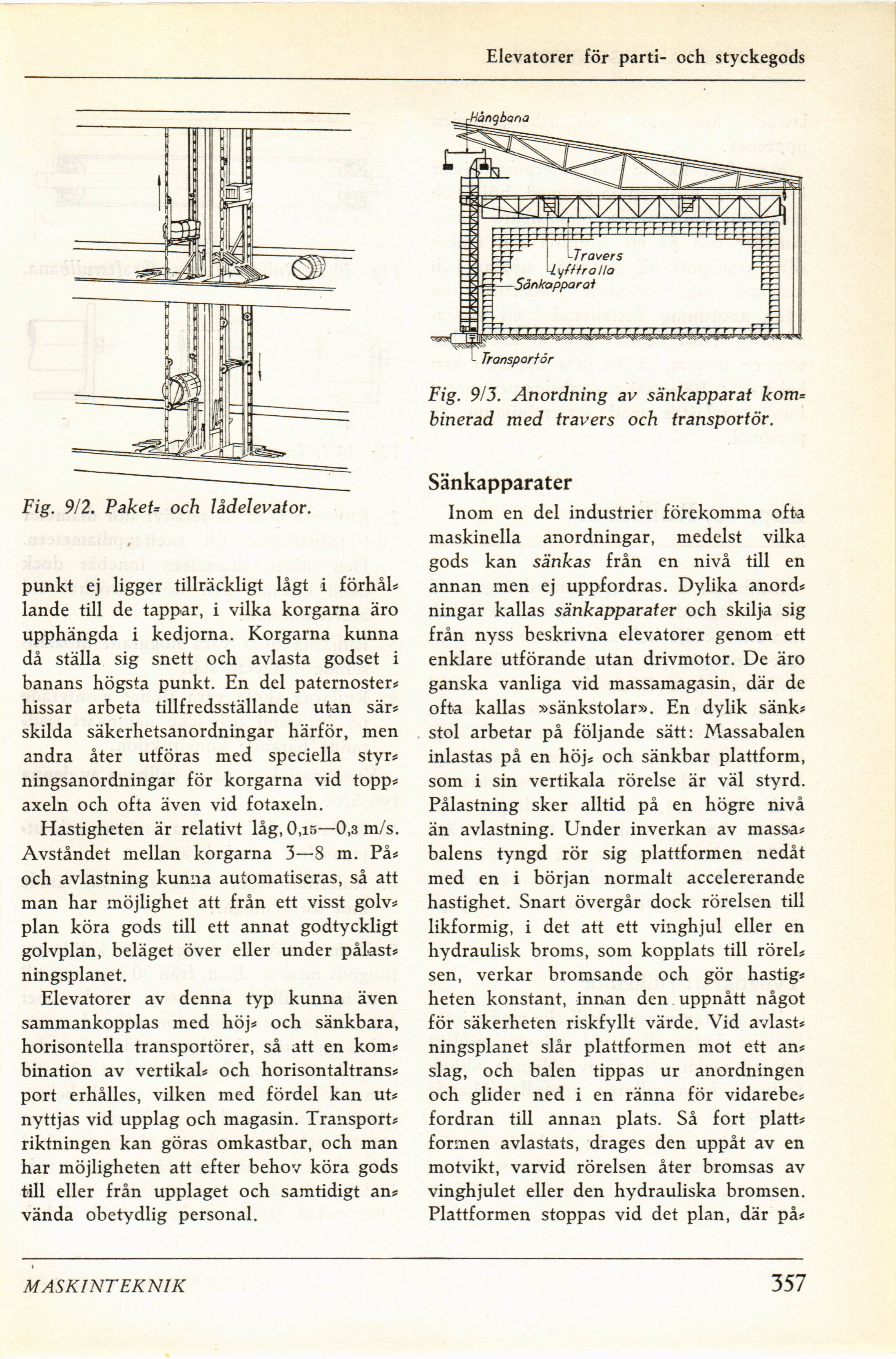

Fig. 912. Paket= och lådelevator.
punkt ej ligger tillräckligt lågt i förhål*
lande till de tappar, i vilka korgarna äro
upphängda i kedjorna. Korgarna kunna
då ställa sig snett och avlasta godset i
banans högsta punkt. En del paternoster*
hissar arbeta tillfredsställande utan sär*
skilda säkerhetsanordningar härför, men
andra åter utföras med speciella styr*
ningsanordningar för korgarna vid topp*
axeln och ofta även vid fotaxeln.
Hastigheten är relativt låg, 0,is—0,3 m/s.
Avståndet mellan korgarna 3—8 m. På*
och avlastning kunna automatiseras, så att
man har möjlighet att från ett visst golv*
plan köra gods till ett annat godtyckligt
golvplan, beläget över eller under pålast*
ningsplanet.
Elevatorer av denna typ kunna även
sammankopplas med höj* och sänkbara,
horisontella transportörer, så att en kom*
bination av vertikal* och horisontaltrans*
port erhålles, vilken med fördel kan ut*
nyttjas vid upplag och magasin. Transport*
riktningen kan göras omkastbar, och man
har möjligheten att efter behov köra gods
till eller från upplaget och samtidigt an*
vända obetydlig personal.
Fig. 9/3. Anordning av sänkapparat kom=
binerad med travers och transportör.
Sänkapparater
Inom en del industrier förekomma ofta
maskinella anordningar, medelst vilka
gods kan sänkas från en nivå till en
annan men ej uppfordras. Dylika anord*
ningar kallas sänkapparater och skilja sig
från nyss beskrivna elevatorer genom ett
enklare utförande utan drivmotor. De äro
ganska vanliga vid massamagasin, där de
ofta kallas »sänkstolar». En dylik sänk*
stol arbetar på följande sätt: Massabalen
inlastas på en höj* och sänkbar plattform,
som i sin vertikala rörelse är väl styrd.
Pålastning sker alltid på en högre nivå
än avlastning. Under inverkan av massa*
balens tyngd rör sig plattformen nedåt
med en i början normalt accelererande
hastighet. Snart övergår dock rörelsen till
likformig, i det att ett vinghjul eller en
hydraulisk broms, som kopplats till rörel*
sen, verkar bromsande och gör hastig*
heten konstant, innan den uppnått något
för säkerheten riskfyllt värde. Vid avlast*
ningsplanet slår plattformen mot ett an*
slag, och balen tippas ur anordningen
och glider ned i en ränna för vidarebe*
fordran till annan plats. Så fort platt*
formen avlastats, drages den uppåt av en
motvikt, varvid rörelsen åter bromsas av
vinghjulet eller den hydrauliska bromsen.
Plattformen stoppas vid det plan, där på*
MASKINTEKNIK
357
