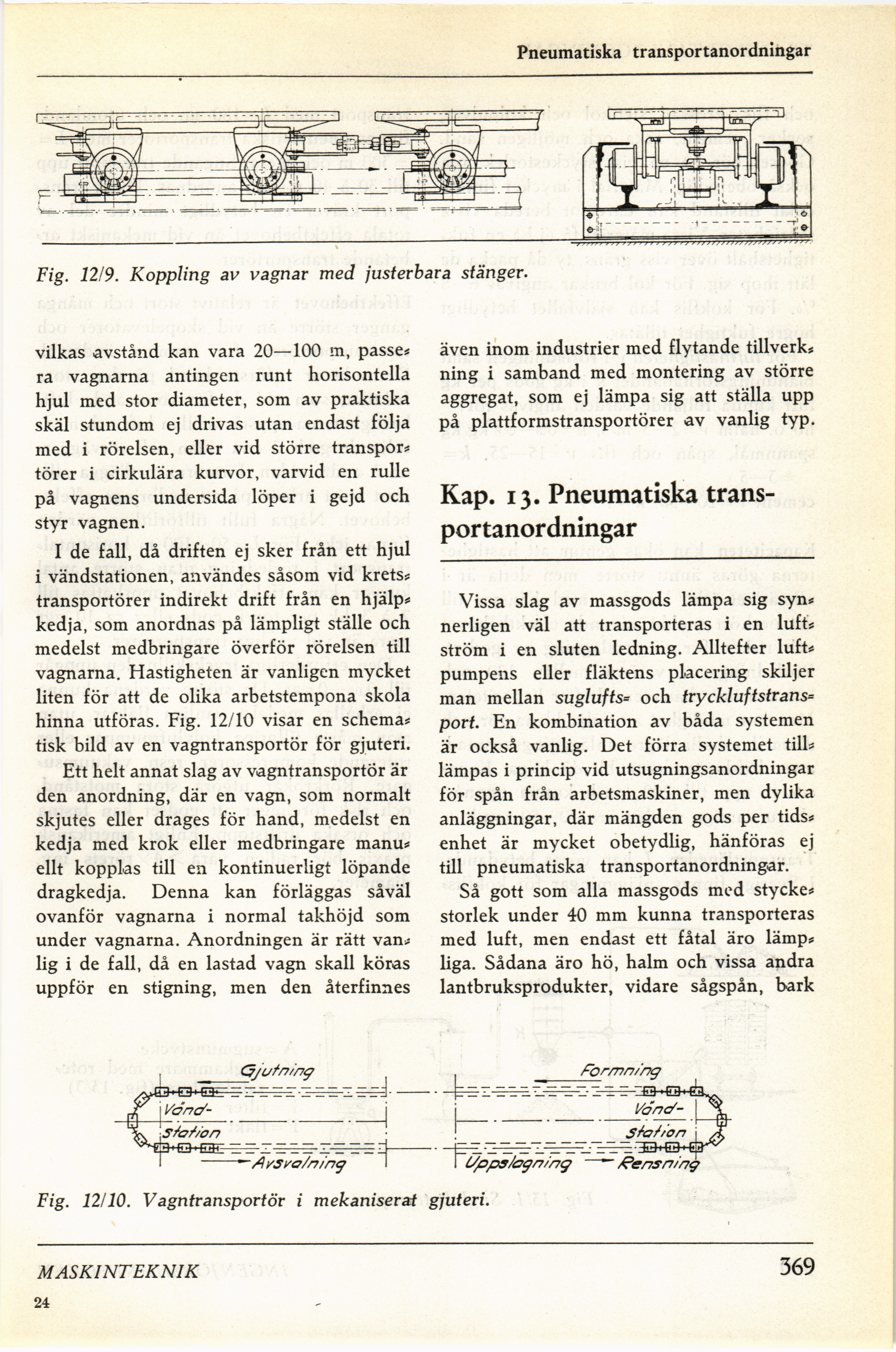

Pneumatiska transportanordningar
vilkas avstånd kan vara 20—100 m, passé*
ra vagnarna antingen runt horisontella
hjul med stor diameter, som av praktiska
skäl stundom ej drivas utan endast följa
med i rörelsen, eller vid större transpor*
törer i cirkulära kurvor, varvid en rulle
på vagnens undersida löper i gejd och
styr vagnen.
I de fall, då driften ej sker från ett hjul
i vändstationen, användes såsom vid krets*
transportörer indirekt drift från en hjälp*
kedja, som anordnas på lämpligt ställe och
medelst medbringare överför rörelsen till
vagnarna. Hastigheten är vanligen mycket
liten för att de olika arbetstempona skola
hinna utföras. Fig. 12/10 visar en schema*
tisk bild av en vagntransportör för gjuteri.
Ett helt annat slag av vagntransportör är
den anordning, där en vagn, som normalt
skjutes eller drages för hand, medelst en
kedja med krok eller medbringare manus
ellt kopplas till en kontinuerligt löpande
dragkedja. Denna kan förläggas såväl
ovanför vagnarna i normal takhöjd som
under vagnarna. Anordningen är rätt van*
lig i de fall, då en lastad vagn skall köras
uppför en stigning, men den återfinnes
även inom industrier med flytande tillverk*
ning i samband med montering av större
aggregat, som ej lämpa sig att ställa upp
på plattformstransportörer av vanlig typ.
Kap. 13. Pneumatiska
transportanordningar
Vissa slag av massgods lämpa sig syn*
nerligen väl att transporteras i en luft*
ström i en sluten ledning. Alltefter luft*
pumpens eller fläktens placering skiljer
man mellan suglufts= och tryckluftstrans=
port. En kombination av båda systemen
är också vanlig. Det förra systemet till*
lämpas i princip vid utsugningsanordningar
för spån från arbetsmaskiner, men dylika
anläggningar, där mängden gods per tids*
enhet är mycket obetydlig, hänföras ej
till pneumatiska transportanordningar.
Så gott som alla massgods med stycke*
storlek under 40 mm kunna transporteras
med luft, men endast ett fåtal äro lämp*
liga. Sådana äro hö, halm och vissa andra
lantbruksprodukter, vidare sågspån, bark
Fig. 12/10. Vagntransportör i mekaniserat gjuteri.
MASKINTEKNIK
24
369
Fig. 12/9. Koppling av vagnar med justerbara stänger.
