Maskinelement och hissmaskiner

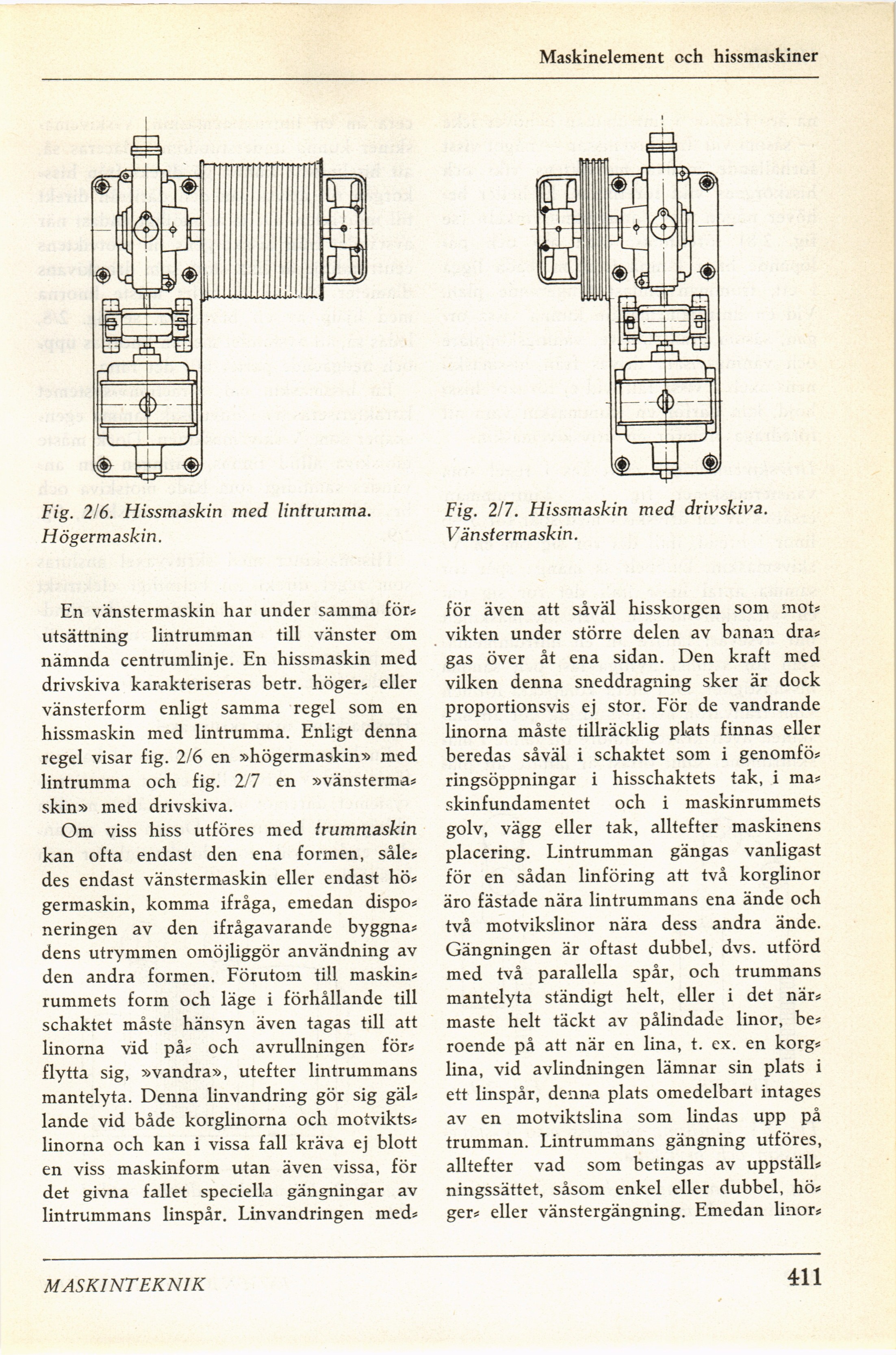

Fig. 2/6. Hissmaskiri med lintrumma.
Högermaskin.
Fig. 2/7. Hissmaskin med drivskiva.
Vänstermaskin.
En vänstermaskin har under samma för*
utsättning lintrumman till vänster om
nämnda centrumlinje. En hissmaskin med
drivskiva karakteriseras betr. högers eller
vänsterform enligt samma regel som en
hissmaskin med lintrumma. Enligt denna
regel visar fig. 2/6 en »högermaskin» med
lintrumma och fig. 2/7 en »vänsterma*
skin» med drivskiva.
Om viss hiss utföres med trummaskin
kan ofta endast den ena formen, såle*
des endast vänstermaskin eller endast hö*
germaskin, komma ifråga, emedan dispo*
neringen av den ifrågavarande byggna*
dens utrymmen omöjliggör användning av
den andra formen. Förutom till maskin*
rummets form och läge i förhållande till
schaktet måste hänsyn även tagas till att
linorna vid på* och avrullningen för*
flytta sig, »vandra», utefter lintrummans
mantelyta. Denna linvandring gör sig gäl*
lande vid både korglinorna och motvikts*
linorna och kan i vissa fall kräva ej blott
en viss maskinform utan även vissa, för
det givna fallet speciella gängningar av
lintrummans linspår. Linvandringen med*
för även att såväl hisskorgen som mot*
vikten under större delen av banan dra*
gas över åt ena sidan. Den kraft med
vilken denna sneddragning sker är dock
proportionsvis ej stor. För de vandrande
linorna måste tillräcklig plats finnas eller
beredas såväl i schaktet som i genomfö*
ringsöppningar i hisschaktets tak, i ma*
skinfundamentet och i maskinrummets
golv, vägg eller tak, alltefter maskinens
placering. Lintrumman gängas vanligast
för en sådan linföring att två korglinor
äro fästade nära lintrummans ena ände och
två motvikslinor nära dess andra ände.
Gängningen är oftast dubbel, dvs. utförd
med två parallella spår, och trummans
mantelyta ständigt helt, eller i det när*
måste helt täckt av pålindade linor, be*
roende på att när en lina, t. ex. en korg*
lina, vid avlindningen lämnar sin plats i
ett linspår, denna plats omedelbart intages
av en motviktslina som lindas upp på
trumman. Lintrummans gängning utföres,
alltefter vad som betingas av uppställ*
ningssättet, såsom enkel eller dubbel, hö*
ger* eller vänstergängning. Emedan linor*
MASKINTEKNIK
411
