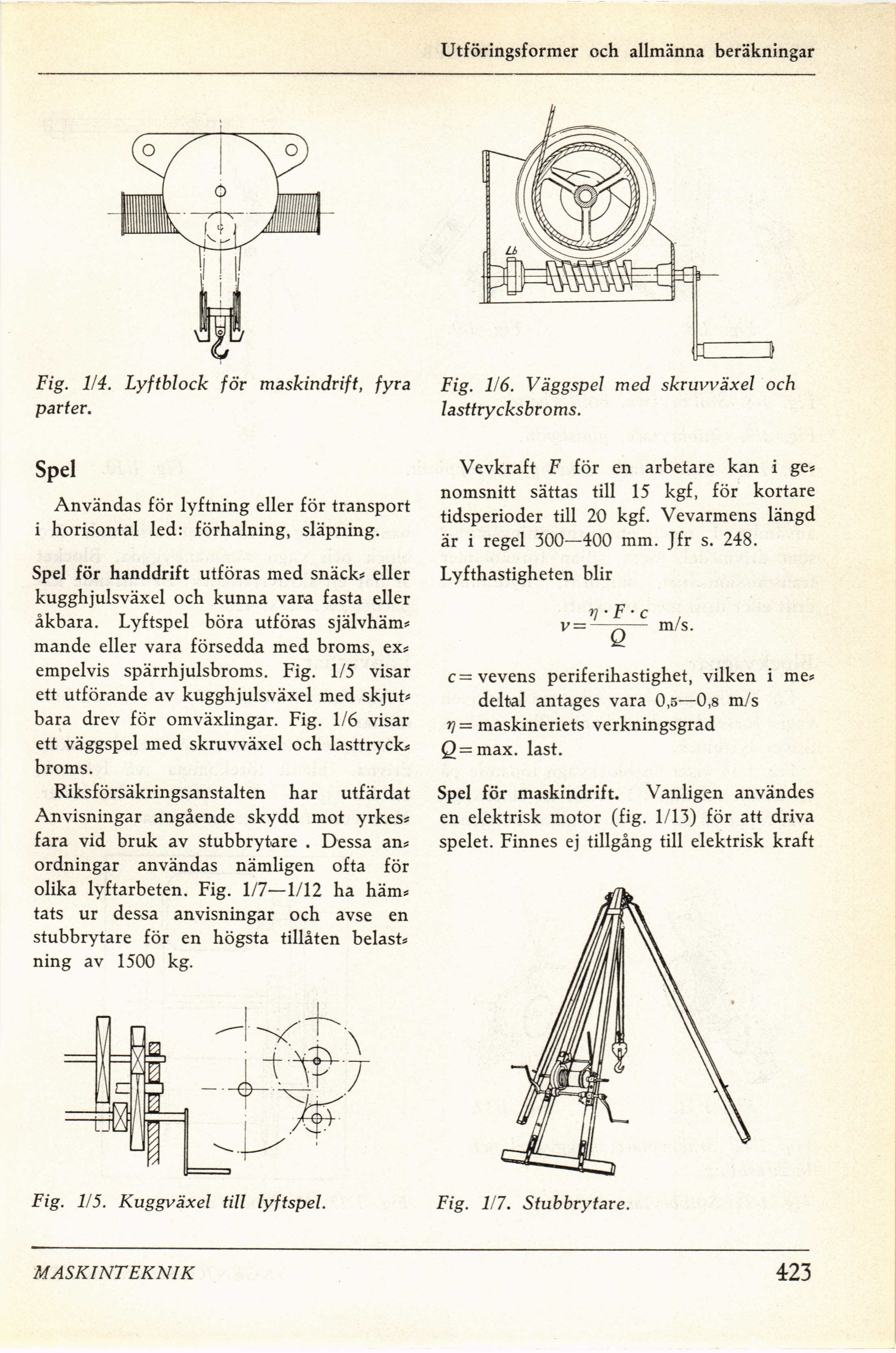

Utföringsformer .och allmänna beräkningar
Fig. 1/4. Lyftblock för maskindrift, fyra
parter.
Spel
Användas för lyftning eller för transport
i horisontal led: förhalning, släpning.
Spel för handdrift utföras med snäck* eller
kugghjulsväxel och kunna vara fasta eller
åkbara. Lyftspel böra utföras självhäm*
mande eller vara försedda med broms, ex*
empelvis spärrhjulsbroms. Fig. 1/5 visar
ett utförande av kugghjulsväxel med skjut*
bara drev för omväxlingar. Fig. 1/6 visar
ett väggspel med skruvväxel och lasttryck*
broms.
Riksförsäkringsanstalten har utfärdat
Anvisningar angående skydd mot yrkes*
fara vid bruk av stubbrytare . Dessa an*
ordningar användas nämligen ofta för
olika lyftarbeten. Fig. 1/7—1/12 ha häm*
tats ur dessa anvisningar och avse en
stubbrytare för en högsta tillåten beläst*
ning av 1500 kg.
Fig. 1/6. Väggspel med skruvväxel och
lasttrycksbroms.
Vevkraft F för en arbetare kan i ge*
nomsnitt sättas till 15 kgf, för kortare
tidsperioder till 20 kgf. Vevarmens längd
är i regel 300—400 mm. Jfr s. 248.
Lyfthastigheten blir
c = vevens periferihastighet, vilken i me*
deltal antages vara 0,5—0,8 m/s
V = maskineriets verkningsgrad
Q= max. last.
Spel för maskindrift. Vanligen användes
en elektrisk motor (fig. 1/13) för att driva
spelet. Finnes ej tillgång till elektrisk kraft
MASKINTEKNIK
423
Fig. 1/5. Kuggväxel till lyftspel.
Fig. 1/7. Stubbrytare.
