Utföringsformer .och allmänna beräkningar

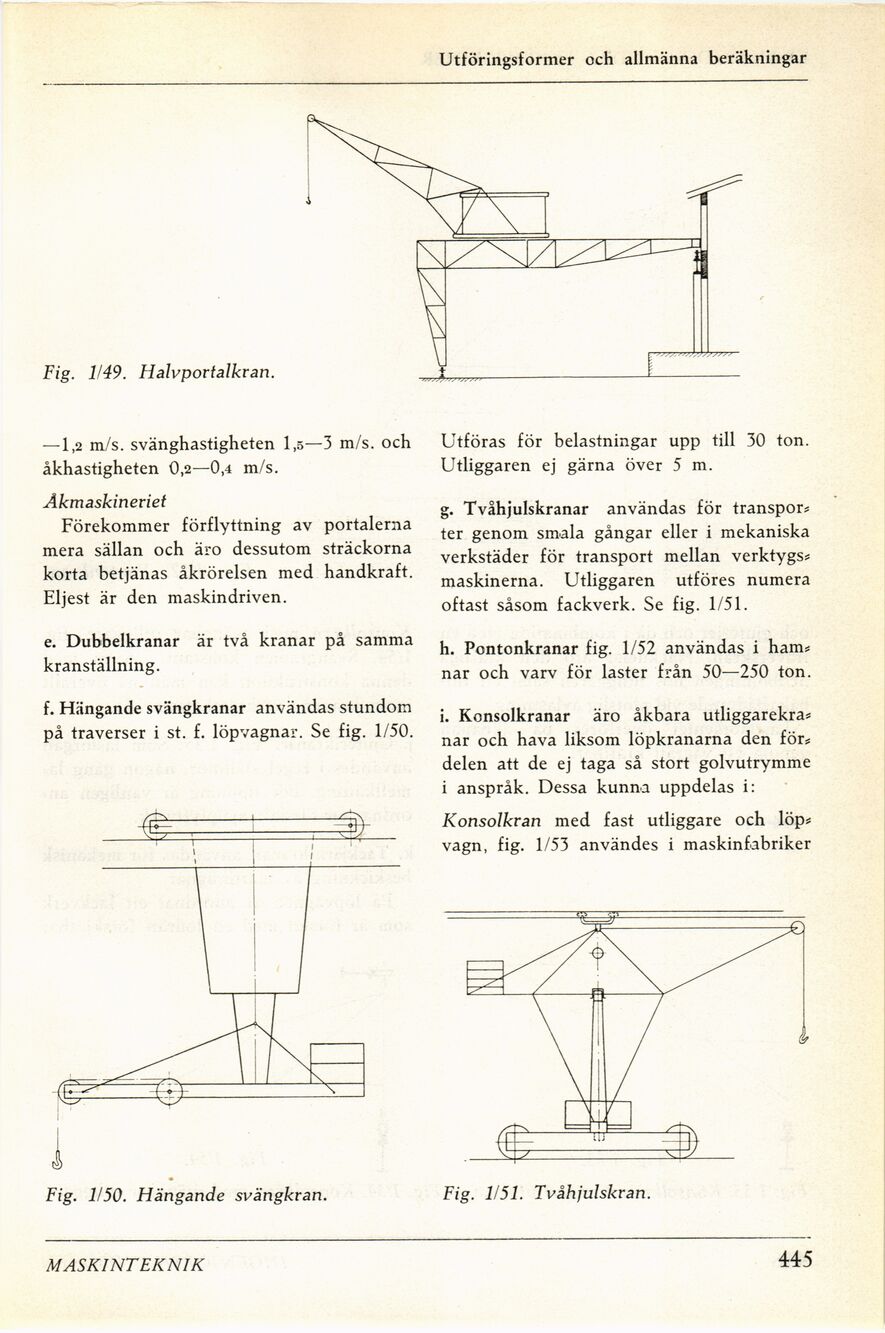

Fig. 1/49. Halvportalkran.
— 1,2 m/s. svänghastigheten 1,5—3 m/s. och
åkhastigheten 0,2—0,4 m/s.
Åkmaskineriet
Förekommer förflyttning av portalerna
mera sällan och äro dessutom sträckorna
korta betjänas åkrörelsen med handkraft.
Eljest är den maskindriven.
e. Dubbelkranar är två kranar på samma
kranställning.
f. Hängande svängkranar användas stundom
på traverser i st. f. löpvagnar. Se fig. 1/50.
Fig. 1/50. Hängande svängkran.
Utföras för belastningar upp till 30 ton.
Utliggaren ej gärna över 5 m.
g. Tvåhjulskranar användas för transpor*
ter genom smala gångar eller i mekaniska
verkstäder för transport mellan verktygs*
maskinerna. Utliggaren utföres numera
oftast såsom fackverk. Se fig. 1/51.
h. Pontonkranar fig. 1/52 användas i ham*
nar och varv för laster från 50—250 ton.
i. Konsolkranar äro åkbara utliggarekra*
nar och hava liksom löpkranarna den för*
delen att de ej taga så stort golvutrymme
i anspråk. Dessa kunna uppdelas i:
Konsolkran med fast utliggare och löp*
vagn, fig. 1/53 användes i maskinfabriker
Fig. 1/51. Tvåhjulskran.
MASKINTEKNIK
445
