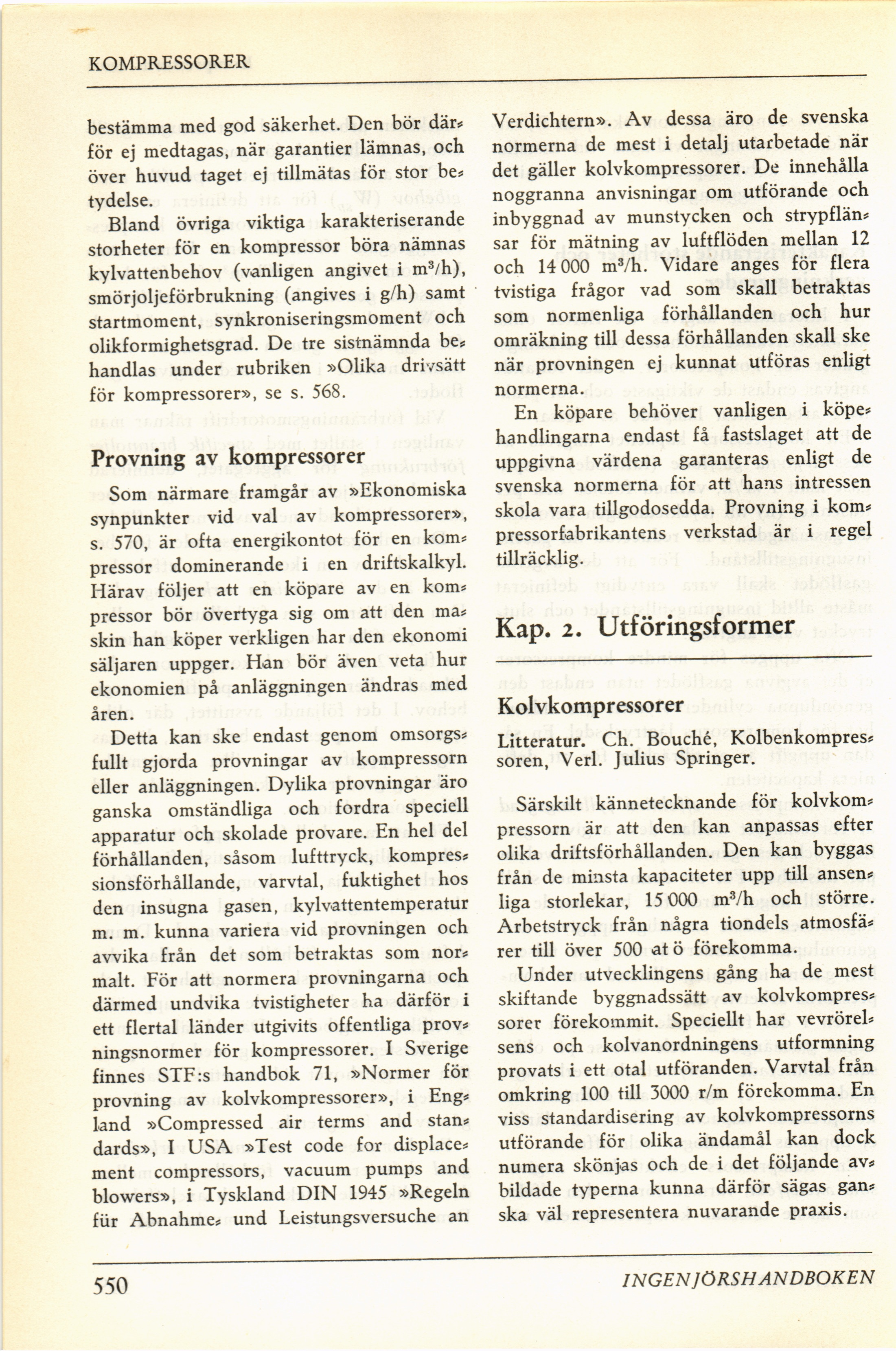

Full resolution (JPEG) - On this page / på denna sida - Sidor ...
<< prev. page << föreg. sida << >> nästa sida >> next page >>
Below is the raw OCR text
from the above scanned image.
Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan.
Ser du något fel? Korrekturläs sidan nu!
This page has never been proofread. / Denna sida har aldrig korrekturlästs.
KOMPRESSORER
bestämma med god säkerhet. Den bör där*
för ej medtagas, när garantier lämnas, och
över huvud taget ej tillmätas för stor be*
tydelse.
Bland övriga viktiga karakteriserande
storheter för en kompressor böra nämnas
kylvattenbehov (vanligen angivet i m3/h),
smörjoljeförbrukning (angives i g/h) samt
startmoment, synkroniseringsmoment och
olikformighetsgrad. De tre sistnämnda be*
handlas under rubriken »Olika drivsätt
för kompressorer», se s. 568.
Provning av kompressorer
Som närmare framgår av »Ekonomiska
synpunkter vid val av kompressorer»,
s. 570, är ofta energikontot för en kom*
pressor dominerande i en driftskalkyl.
Härav följer att en köpare av en kom*
pressor bör övertyga sig om att den ma*
skin han köper verkligen har den ekonomi
säljaren uppger. Han bör även veta hur
ekonomien på anläggningen ändras med
åren.
Detta kan ske endast genom omsorgs*
fullt gjorda provningar av kompressorn
eller anläggningen. Dylika provningar äro
ganska omständliga och fordra speciell
apparatur och skolade provare. En hel del
förhållanden, såsom lufttryck, kompres*
sionsförhållande, varvtal, fuktighet hos
den insugna gasen, kylvattentemperatur
m. m. kunna variera vid provningen och
avvika från det som betraktas som nor*
malt. För att normera provningarna och
därmed undvika tvistigheter ha därför i
ett flertal länder utgivits offentliga prov*
ningsnormer för kompressorer. I Sverige
finnes STF:s handbok 71, »Normer för
provning av kolvkompressorer», i Eng*
land »Compressed air terms and stån*
dards», I USA »Test code for displace*
ment compressors, vacuum pumps and
blowers», i Tyskland DIN 1945 »Regeln
für Abnahme* und Leistungsversuche an
Verdichtern». Av dessa äro de svenska
normerna de mest i detalj utarbetade när
det gäller kolvkompressorer. De innehålla
noggranna anvisningar om utförande och
inbyggnad av munstycken och strypflän*
sar för mätning av luftflöden mellan 12
och 14 000 m3/h. Vidare anges för flera
tvistiga frågor vad som skall betraktas
som normenliga förhållanden och hur
omräkning till dessa förhållanden skall ske
när provningen ej kunnat utföras enligt
normerna.
En köpare behöver vanligen i köpe*
handlingarna endast få fastslaget att de
uppgivna värdena garanteras enligt de
svenska normerna för att hans intressen
skola vara tillgodosedda. Provning i kom*
pressorfabrikantens verkstad är i regel
tillräcklig.
Kap. 2. Utföringsformer
Kolvkompressorer
Litteratur. Ch. Bouché, Kolbenkompres*
soren, Verl. Julius Springer.
Särskilt kännetecknande för kolvkom*
pressorn är att den kan anpassas efter
olika driftsförhållanden. Den kan byggas
från de minsta kapaciteter upp till ansen*
liga storlekar, 15 000 m3/h och större.
Arbetstryck från några tiondels atmosfä*
rer till över 500 at ö förekomma.
Under utvecklingens gång ha de mest
skiftande byggnadssätt av kolvkompres*
sorer förekommit. Speciellt har vevrörel*
sens och kolvanordningens utformning
provats i ett otal utföranden. Varvtal från
omkring 100 till 3000 r/m förekomma. En
viss standardisering av kolvkompressorns
utförande för olika ändamål kan dock
numera skönjas och de i det följande av*
bildade typerna kunna därför sägas gån*
ska väl representera nuvarande praxis.
550
INGEN JÖRSH ANDBOKEN
