Utföringsformer
MASKINTEKNIK 551

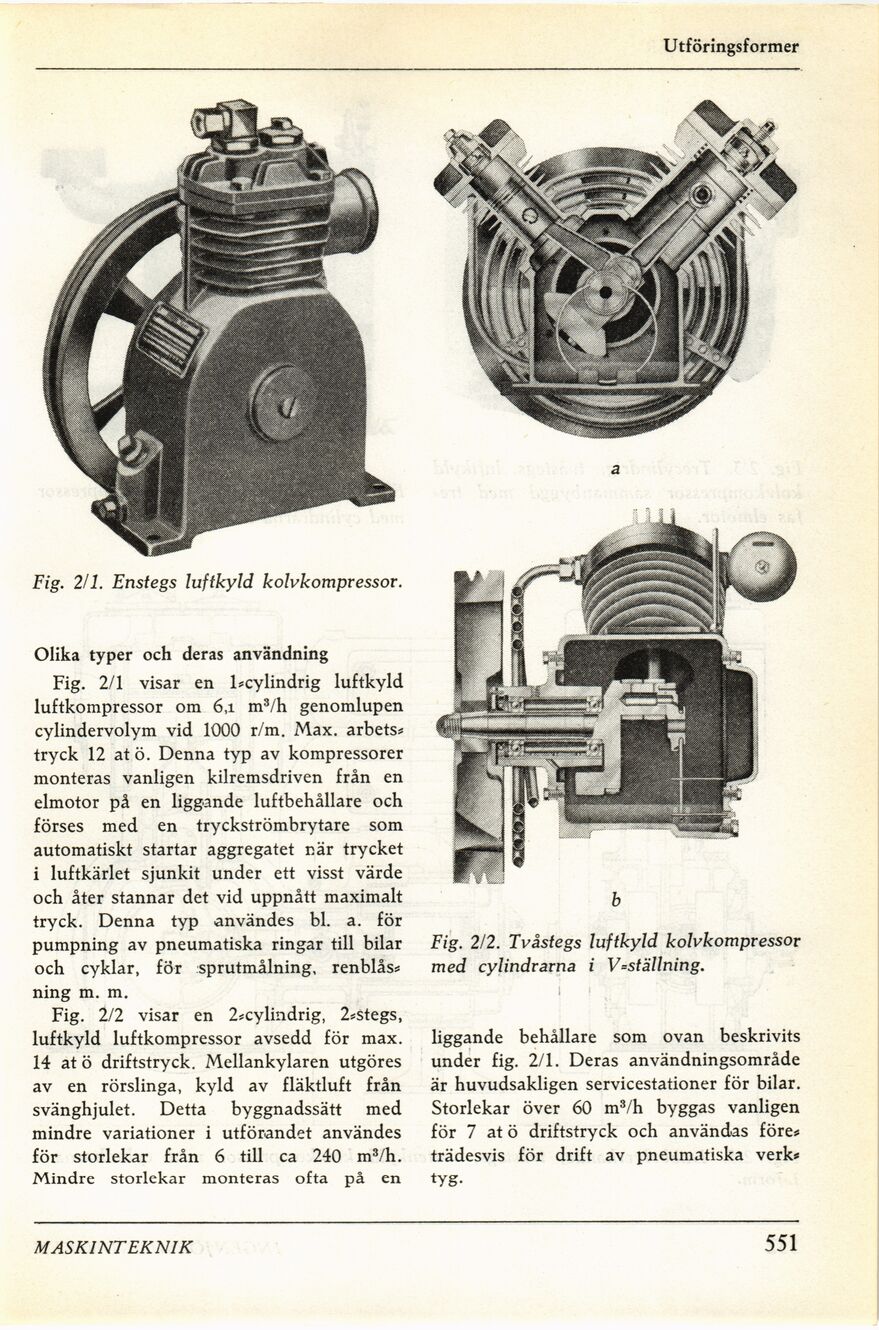

Fig. 2/1. Enstegs luftkyld kolvkompressor.
Olika typer och deras användning
Fig. 2/1 visar en l*cylindrig luftkyld
luftkompressor om 6,i m3/h genomlupen
cylindervolym vid 1000 r/m. Max. arbets*
tryck 12 at ö. Denna typ av kompressorer
monteras vanligen kilremsdriven från en
elmotor på en liggande luftbehållare och
förses med en tryckströmbrytare som
automatiskt startar aggregatet när trycket
i luftkärlet sjunkit under ett visst värde
och åter stannar det vid uppnått maximalt
tryck. Denna typ användes bl. a. för
pumpning av pneumatiska ringar till bilar
och cyklar, för sprutmålning, renbiås*
ning m. m.
Fig. 2/2 visar en 2*cylindrig, 2*stegs,
luftkyld luftkompressor avsedd för max.
14 at ö driftstryck. Mellankylaren utgöres
av en rörslinga, kyld av fläktluft från
svänghjulet. Detta byggnadssätt med
mindre variationer i utförandet användes
för storlekar från 6 till ca 240 m3/h.
Mindre storlekar monteras ofta på en
b
Fig. 2/2. Tvåstegs luftkyld kolvkompressor
med cylindrarna i V=ställning.
liggande behållare som ovan beskrivits
under fig. 2/1. Deras användningsområde
är huvudsakligen servicestationer för bilar.
Storlekar över 60 m3/h byggas vanligen
för 7 at ö driftstryck och användas före*
trädesvis för drift av pneumatiska verk*
tys-
