Kompressorkylmaskineri
Den skisserade kylanläggningen arbe*
tar med s. k. »indirekt kylning», till skill*
nad från ofta förekommande kylanlägg*
ningar, som arbeta med s. k. »direkt
kylning». Vid kylanläggningar med direkt
kylning bortfaller köldgeneratorn, pos.
8, och köldmediet får avkoka direkt i inom
kylrummet placerade rörbatterier, pos. 13,
som göra tjänst som köldgeneratorer.

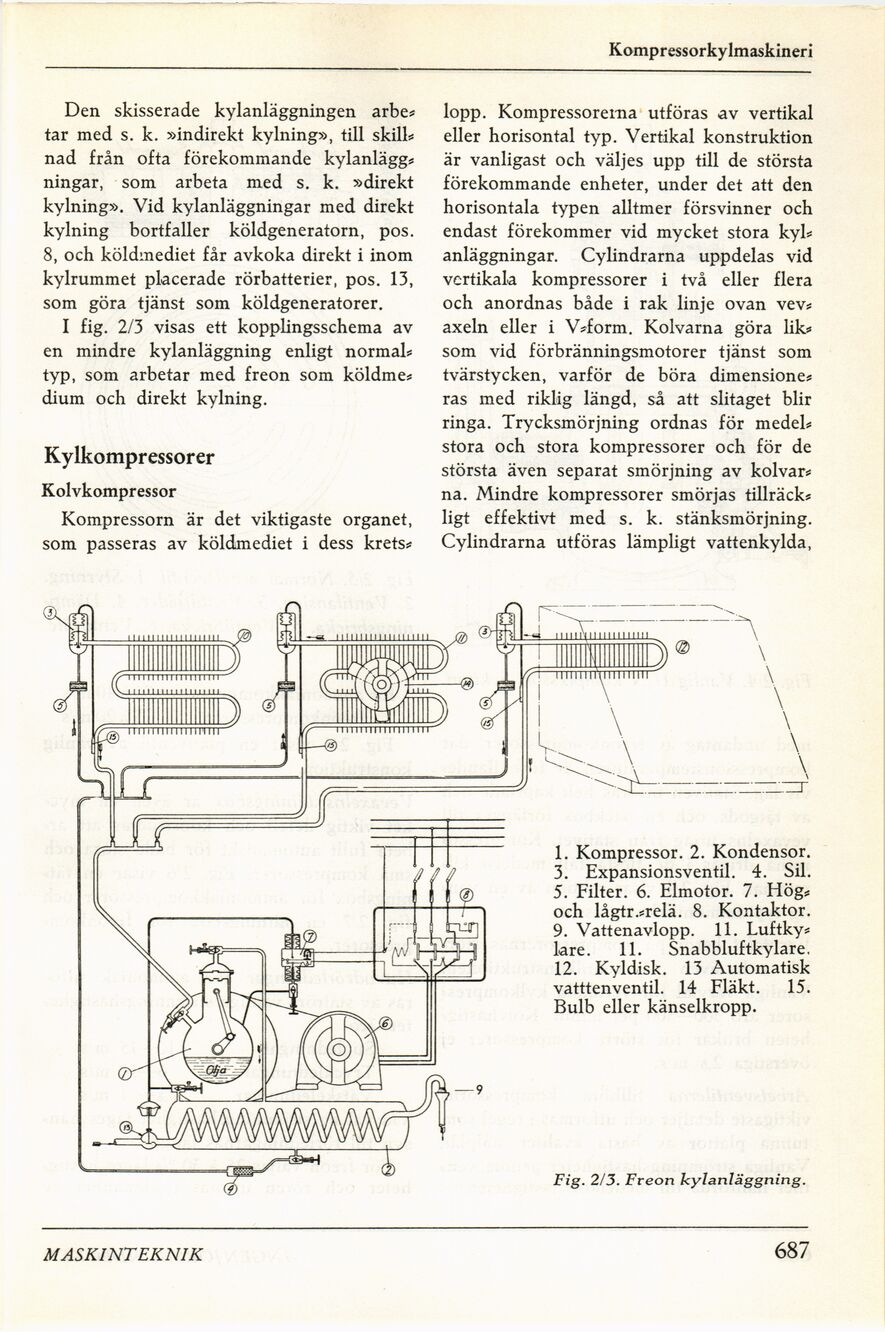

I fig. 2/3 visas ett kopplingsschema av
en mindre kylanläggning enligt normal*
typ, som arbetar med freon som köldme*
dium och direkt kylning.
Kylkompressorer
Kolvkompressor
Kompressorn är det viktigaste organet,
som passeras av köldmediet i dess krets*
lopp. Kompressorerna utföras av vertikal
eller horisontal typ. Vertikal konstruktion
är vanligast och väljes upp till de största
förekommande enheter, under det att den
horisontala typen alltmer försvinner och
endast förekommer vid mycket stora kyl*
anläggningar. Cylindrarna uppdelas vid
vertikala kompressorer i två eller flera
och anordnas både i rak linje ovan vev*
axeln eller i V*form. Kolvarna göra lik*
som vid förbränningsmotorer tjänst som
tvärstycken, varför de böra dimensione*
ras med riklig längd, så att slitaget blir
ringa. Trycksmörjning ordnas för medel*
stora och stora kompressorer och för de
största även separat smörjning av kolvar*
na. Mindre kompressorer smörjas tillräck*
ligt effektivt med s. k. stänksmörjning.
Cylindrarna utföras lämpligt vattenkylda,
1. Kompressor. 2. Kondensor.
3. Expansionsventil. 4. Sil.
5. Filter. 6. Elmotor. 7. Hög*
och lågtr.*relä. 8. Kontaktor.
9. Vattenavlopp. 11. Luftky*
lare. 11. Snabbluftkylare.
12. Kyldisk. 13 Automatisk
vatttenventil. 14 Fläkt. 15.
Bulb eller känselkropp.
Fig. 2/3. Freon kylanläggning.
MASKINTEKNIK
687
