KYLANLÄGGNINGAR

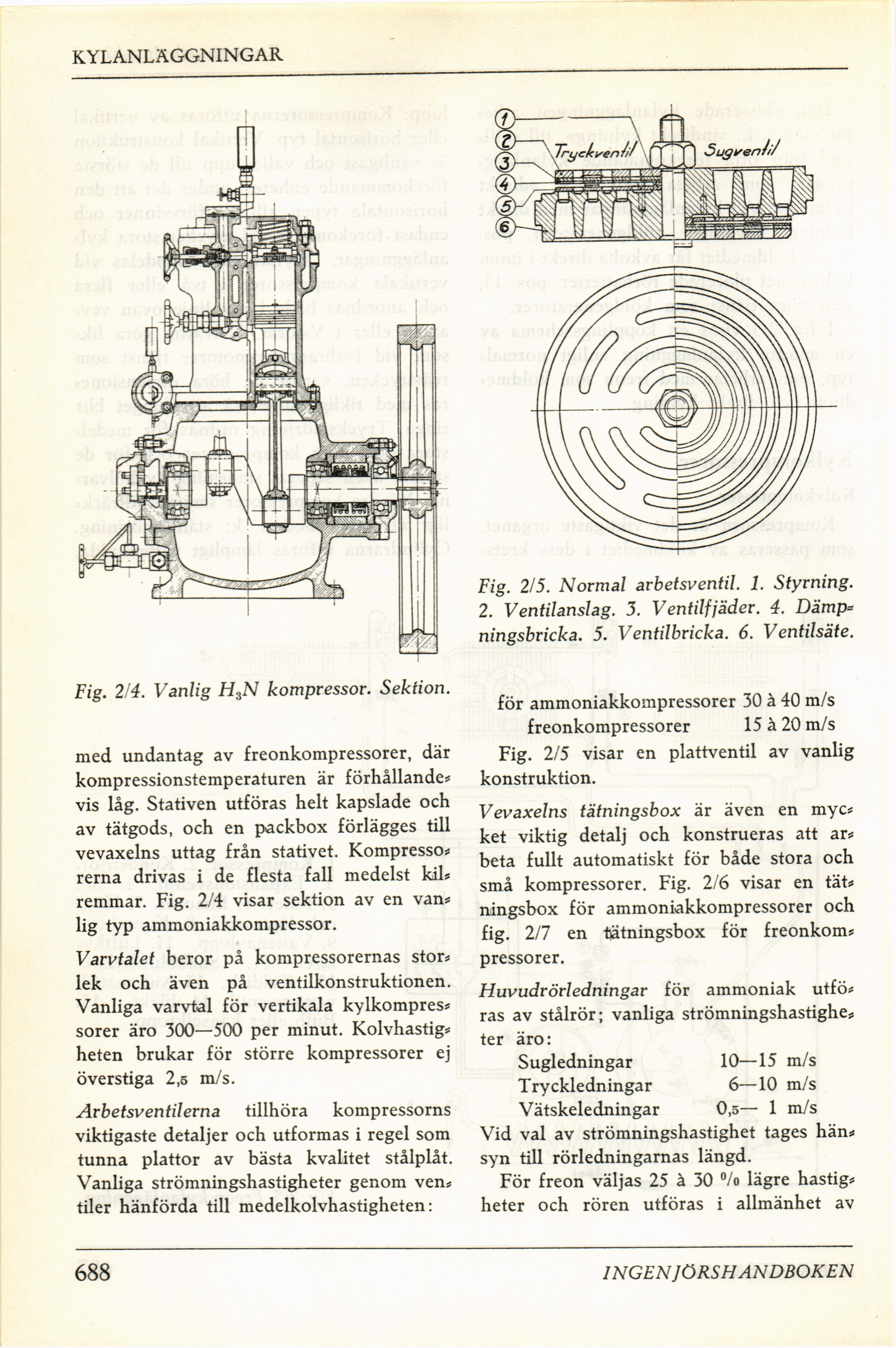

Fig. 2/4. Vanlig H3N kompressor. Sektion.

med undantag av freonkompressorer, där
kompressionstemperaturen är förhållande?
vis låg. Stativen utföras helt kapslade och
av tätgods, och en packbox förlägges till
vevaxelns uttag från stativet. Kompresso*
rerna drivas i de flesta fall medelst kils
remmar. Fig. 2/4 visar sektion av en van*
lig typ ammoniakkompressor.

Varvtalet beror på kompressorernas stor*
lek och även på ventilkonstruktionen.
Vanliga varvtal för vertikala kylkompres*
sorer äro 300—500 per minut. Kolvhastig*
heten brukar för större kompressorer ej
överstiga 2,5 m/s.

Arbetsventilerna tillhöra kompressorns
viktigaste detaljer och utformas i regel som
tunna plattor av bästa kvalitet stålplåt.
Vanliga strömningshastigheter genom ven*
tiler hänförda till medelkolvhastigheten:

Fig. 2/5. Normal arbetsventil. 1. Styrning.
2. Ventilanslag. 3. Ventilfjäder. 4. Dämp=
ningsbricka. 5. Ventilbricka. 6. Ventilsäte.

för ammoniakkompressorer 30 à 40 m/s
freonkompressorer 15 à 20 m/s

Fig. 2/5 visar en plattventil av vanlig
konstruktion.

Vevaxelns tätningsbox är även en myc*
ket viktig detalj och konstrueras att ar*
beta fullt automatiskt för både stora och
små kompressorer. Fig. 2/6 visar en tät*
ningsbox för ammoniakkompressorer och
fig. 2/7 en tätningsbox för freonkom*
pressorer.

Huvudrörledningar för ammoniak utfö*
ras av stålrör; vanliga strömningshastighe*
ter äro:

Sugledningar 10—15 m/s

Tryckledningar 6—10 m/s

Vätskeledningar 0,5— 1 m/s
Vid val av strömningshastighet tages hän*
syn till rörledningarnas längd.

För freon väljas 25 à 30 °/o lägre hastig*
heter och rören utföras i allmänhet av
