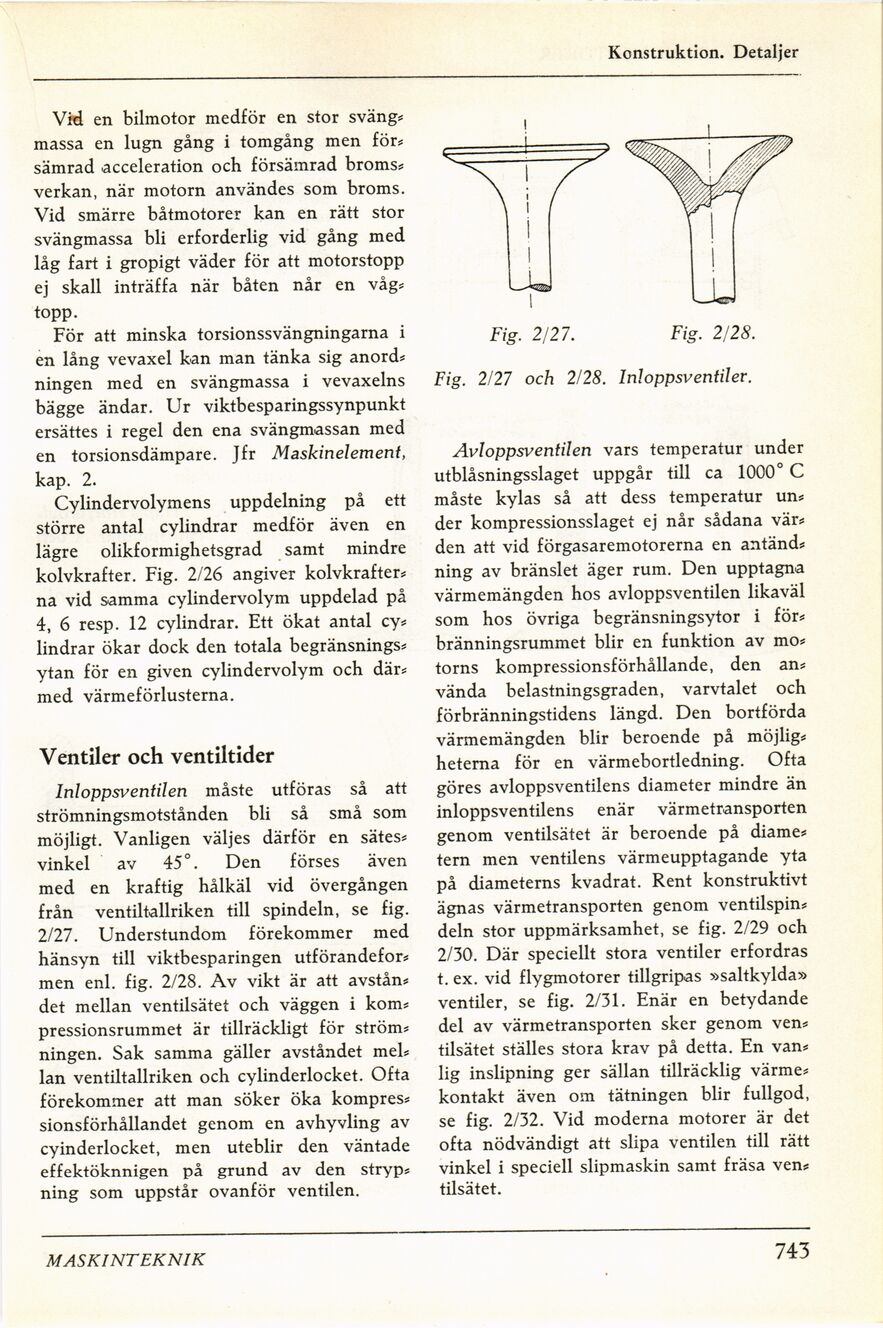

Konstruktion. Detaljer
Vid en bilmotor medför en stor sväng*
massa en lugn gång i tomgång men för*
sämrad acceleration och försämrad broms*
verkan, när motorn användes som broms.
Vid smärre båtmotorer kan en rätt stor
svängmassa bli erforderlig vid gång med
låg fart i gropigt väder för att motorstopp
ej skall inträffa när båten når en våg*
topp.
För att minska torsionssvängningarna i
en lång vevaxel kan man tänka sig anord*
ningen med en svängmassa i vevaxelns
bägge ändar. Ur viktbesparingssynpunkt
ersättes i regel den ena svängmassan med
en torsionsdämpare. Jfr Maskinelement,
kap. 2.
Cylindervolymens uppdelning på ett
större antal cylindrar medför även en
lägre olikformighetsgrad samt mindre
kolvkrafter. Fig. 2/26 angiver kolvkrafter*
na vid samma cylindervolym uppdelad på
4, 6 resp. 12 cylindrar. Ett ökat antal ey*
lindrar ökar dock den totala begränsnings*
ytan för en given cylindervolym och där*
med värmeförlusterna.
Ventiler och ventiltider
Inloppsventilen måste utföras så att
strömningsmotstånden bli så små som
möjligt. Vanligen väljes därför en sätes*
vinkel av 45°. Den förses även
med en kraftig hålkäl vid övergången
från ventiltallriken till spindeln, se fig.
2/27. Understundom förekommer med
hänsyn till viktbesparingen utförandefor*
men enl. fig. 2/28. Av vikt är att avstån*
det mellan ventilsätet och väggen i kom*
pressionsrummet är tillräckligt för ström*
ningen. Sak samma gäller avståndet mel*
lan ventiltallriken och cylinderlocket. Ofta
förekommer att man söker öka kompres*
sionsförhållandet genom en avhyvling av
cyinderlocket, men uteblir den väntade
effektöknnigen på grund av den stryp*
ning som uppstår ovanför ventilen.
Fig. 2/27 och 2128. Inloppsventiler.
Avloppsventilen vars temperatur under
utblåsningsslaget uppgår till ca 1000° C
måste kylas så att dess temperatur un*
der kompressionsslaget ej når sådana vär*
den att vid förgasaremotorerna en antänd*
ning av bränslet äger rum. Den upptagna
värmemängden hos avloppsventilen likaväl
som hos övriga begränsningsytor i för*
bränningsrummet blir en funktion av mo*
torns kompressionsförhållande, den an*
vända belastningsgraden, varvtalet och
förbränningstidens längd. Den bortförda
värmemängden blir beroende på möjlig*
heterna för en värmebortledning. Ofta
göres avloppsventilens diameter mindre än
inloppsventilens enär värmetransporten
genom ventilsätet är beroende på diame*
tern men ventilens värmeupptagande yta
på diameterns kvadrat. Rent konstruktivt
ägnas värmetransporten genom ventilspin*
deln stor uppmärksamhet, se fig. 2/29 och
2/30. Där speciellt stora ventiler erfordras
t. ex. vid flygmotorer tillgripas »saltkylda»
ventiler, se fig. 2/31. Enär en betydande
del av värmetransporten sker genom ven*
tilsätet ställes stora krav på detta. En van*
lig inslipning ger sällan tillräcklig värme*
kontakt även om tätningen blir fullgod,
se fig. 2/32. Vid moderna motorer är det
ofta nödvändigt att slipa ventilen till rätt
vinkel i speciell slipmaskin samt fräsa ven*
tilsätet.
MASKINTEKNIK
743
