Bränsleinsprutning

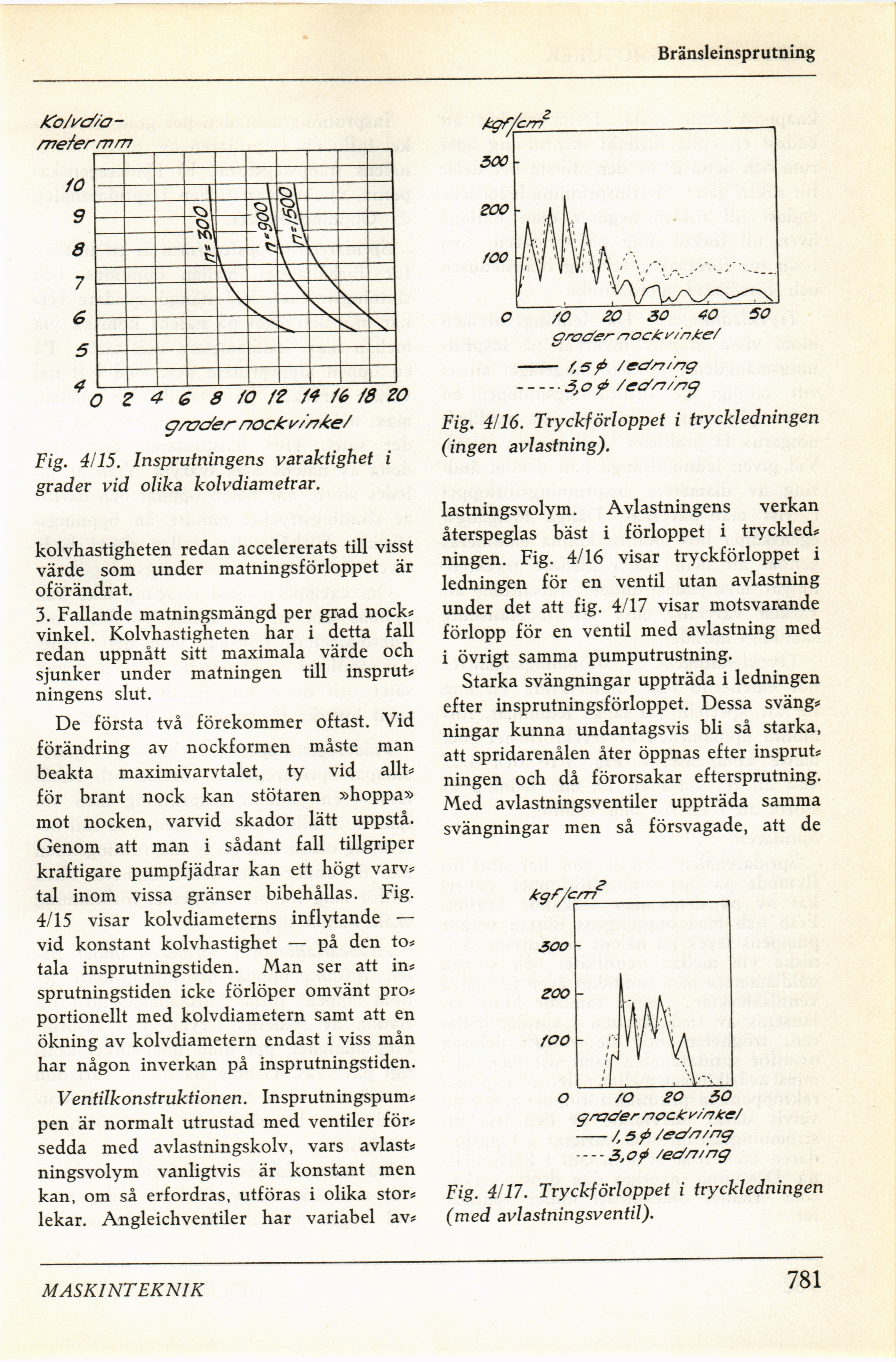

Fig. 4/15. Insprutningens varaktighet i
grader vid olika kolvdiametrar.
kolvhastigheten redan accelererats till visst
värde som under matningsförloppet är
oförändrat.
3. Fallande matningsmängd per grad nock*
vinkel. Kolvhastigheten har i detta fall
redan uppnått sitt maximala värde och
sjunker under matningen till insprut*
ningens slut.
De första två förekommer oftast. Vid
förändring av nockformen måste man
beakta maximivarvtalet, ty vid allt*
för brant nock kan stötaren »hoppa»
mot nocken, varvid skador lätt uppstå.
Genom att man i sådant fall tillgriper
kraftigare pumpfjädrar kan ett högt varv*
tal inom vissa gränser bibehållas. Fig.
4/15 visar kolvdiameterns inflytande —
vid konstant kolvhastighet — på den to*
tala insprutningstiden. Man ser att in*
sprutningstiden icke förlöper omvänt pro*
portionellt med kolvdiametern samt att en
ökning av kolvdiametern endast i viss mån
har någon inverkan på insprutningstiden.
Ventilkonstruktionen. Insprutningspum*
pen är normalt utrustad med ventiler för*
sedda med avlastningskolv, vars avlast*
ningsvolym vanligtvis är konstant men
kan, om så erfordras, utföras i olika stor*
lekar. Angleichventiler har variabel av*
Fig. 4/16. Tryckförloppet i tryckledningen
(ingen avlastning).
lastningsvolym. Avlastningens verkan
återspeglas bäst i förloppet i tryckled*
ningen. Fig. 4/16 visar tryckförloppet i
ledningen för en ventil utan avlastning
under det att fig. 4/17 visar motsvarande
förlopp för en ventil med avlastning med
i övrigt samma pumputrustning.
Starka svängningar uppträda i ledningen
efter insprutningsförloppet. Dessa sväng*
ningar kunna undantagsvis bli så starka,
att spridarenålen åter öppnas efter insprut*
ningen och då förorsakar eftersprutning.
Med avlastningsventiler uppträda samma
svängningar men så försvagade, att de
Fig. 4/17. Tryckförloppet i tryckledningen
(med avlastningsventil).
