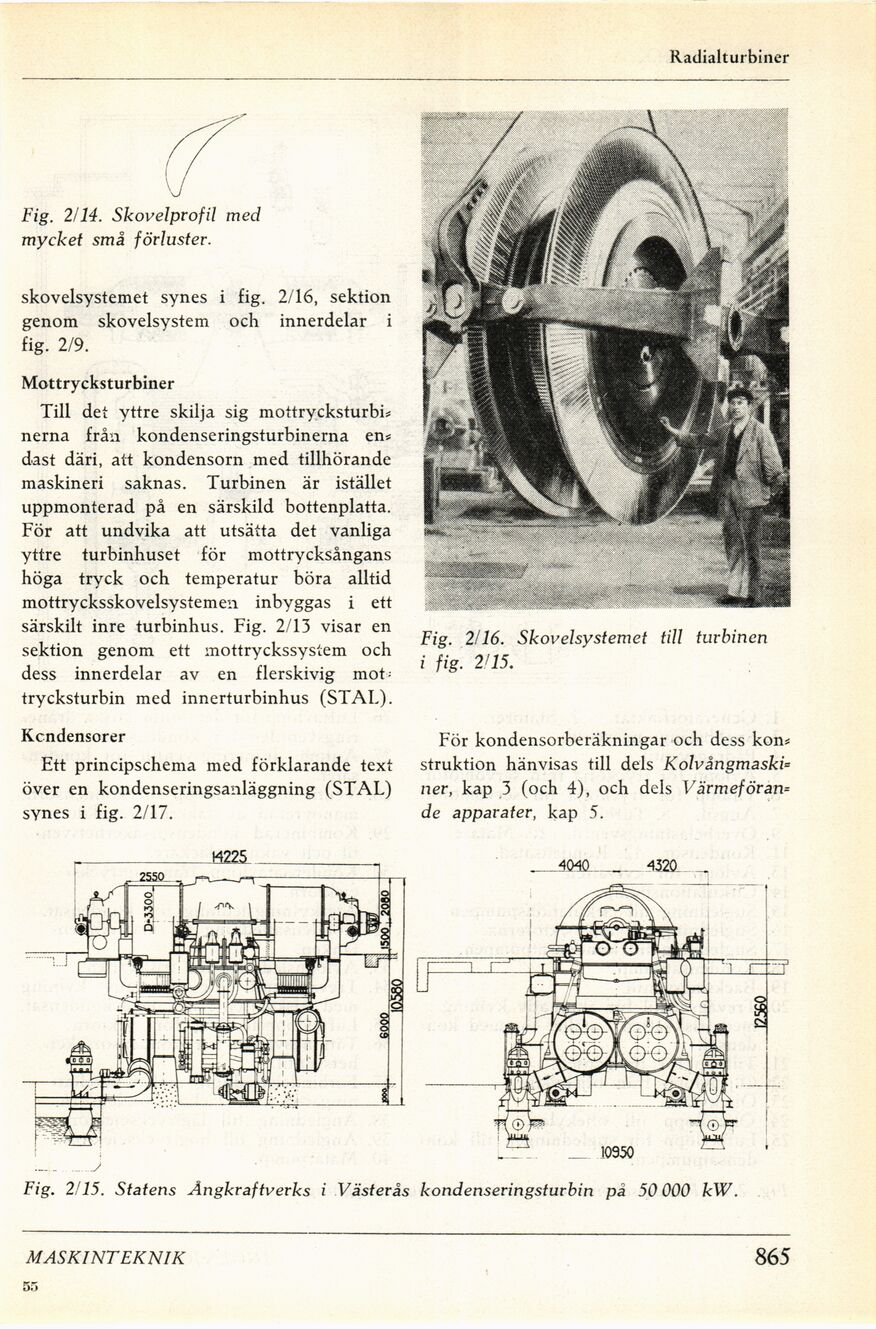

Radialturbiner
\j
Fig. 2/14. Skovelprofil med
mycket små förluster.
skovelsystemet synes i fig. 2/16, sektion
genom skovelsystem och innerdelar i
fig. 2/9.
Mottrycksturbiner
Till det yttre skilja sig mottrycksturbi*
nerna från kondenseringsturbinerna en*
däst däri, att kondensorn med tillhörande
maskineri saknas. Turbinen är istället
uppmonterad på en särskild bottenplatta.
För att undvika att utsätta det vanliga
yttre turbinhuset för mottrycksångans
höga tryck och temperatur böra alltid
mottrycksskovelsystemeii inbyggas i ett
särskilt inre turbinhus. Fig. 2/13 visar en
sektion genom ett mottryckssystem och
dess innerdelar av en flerskivig mot;
trycksturbin med innerturbinhus (STAL).
Fig. 2/16. Skovelsystemet till turbinen
i fig- 2’15.
Kcndensorer
Ett principschema med förklarande text
över en kondenseringsanläggning (STAL)
synes i fig. 2/17.
För kondensorberäkningar och dess kon*
struktion hänvisas till dels Kolvångmaski=
ner, kap 3 (och 4), och dels Värmeföran=
de apparater, kap 5.
MASKINTEKNIK
55
865
Fig. 2/15. Statens Ångkraftverks i Västerås kondenseringsturbin på 50 000 kW.
