VATTENTURBINER
1. Generatorfläktar. 2. Statorer.
3. Snabbstängningsventil.
4. Pådragsventil.
5. Avlopp för tryckolja från servomotor.
6. Tillopp för tryckolja till servomotor.
7. Ångsil. 8. Turbinhus.
9. Överbelastningsventil. 10. Matare.
11. Kondensor. 12. Kondensatsil.
13. Avlopp för kylvatten.
14. Cirkulationspump.
15. Sugledning till cirkulationspumpen.
16. Sugledning till ångejektorerna.
17. Sugledning till kondensatpumpen.
18. Kondensatpump.
19. Backslagsventil.
20. Trevägsventil för alternativ kylning
med friskvatten i stället för med kon*
densat.
21. Tillopp för friskvatten.
22. Oljeavlopp från oljekylare.
23. Oljekylare.
24. Oljetillopp till oljekylare.
25. Luftavlopp för sugledningen till kon*
densatpumpen.
26. Luftavlopp för den automatiska dräne*
ringsventilen för kondensatet.
27. Autom. dräneringsventill för konden*
sätet.
28. Ventil för lufttillopp till kondensorn,
manövrerad av säkerhetsregulatorn.
29. Kombinerad kondensorsäkerhetsven*
til och vakuumsläckare.
30. Kondensatavlopp från lågtrycks*
ejektorn.
31. Återkylningsledning för kondensat.
32. Kondensatledning till matarvatten*
tanken.
33. Avloppsledning för friskvatten.
34. Trevägsventil för alternativ kylning
med friskvatten i st. f. med kondensat.
35. Luftavloppsledning för ejektorn.
36. Tätningsvatten för kondensorsäker*
hetsventil.
37. Förbindelseledning mellan axeltät*
ningarna och läckagekondensorn.
38. Ångledning till lågtrycksejektorn.
39. Ångledning till högtrycksejektorn.
40. Matarpump.

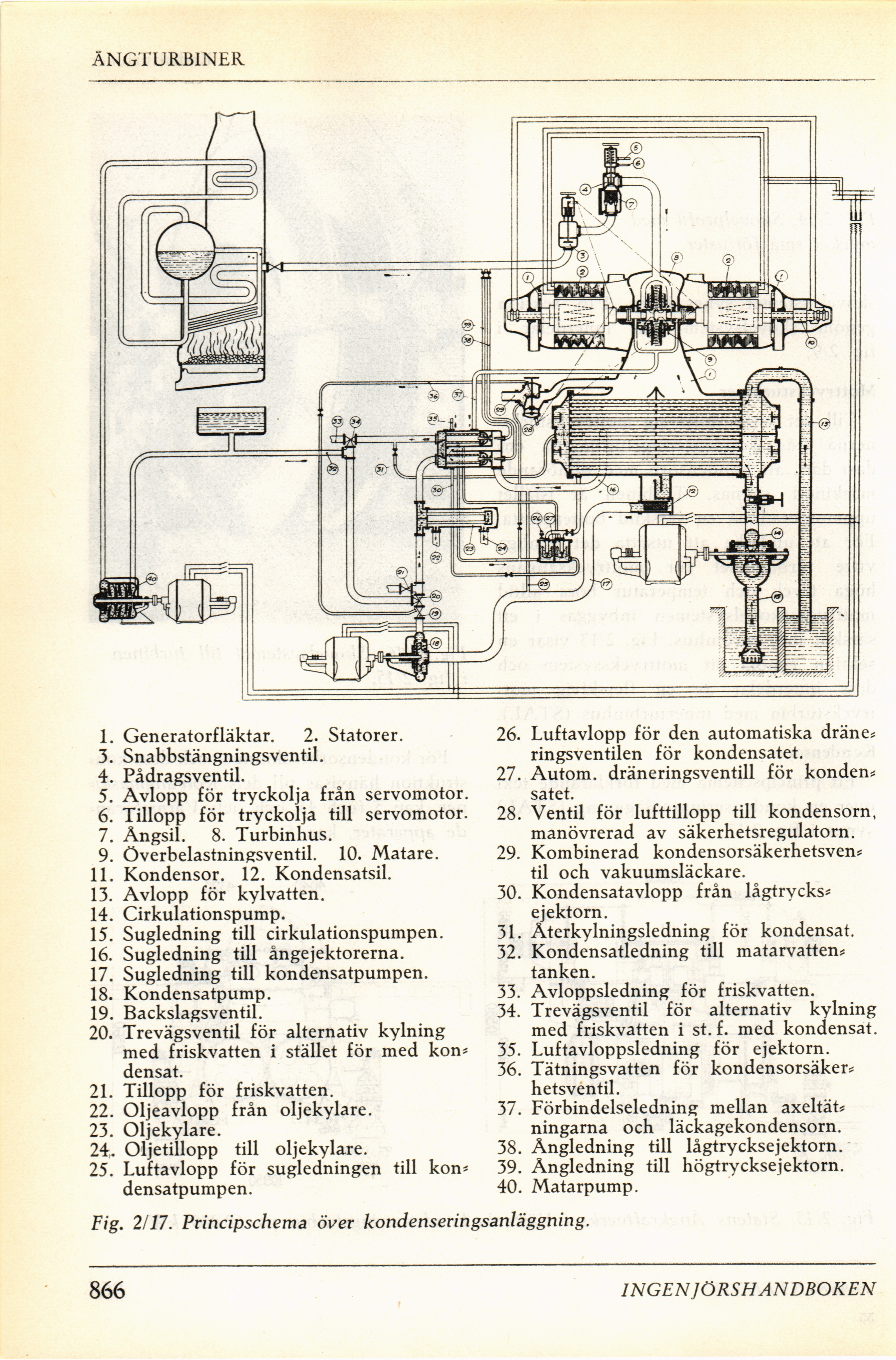

Fig. 2/17. Principschema över kondenseringsanläggning.
866
INGEN JÖRSH ANDBOKEN
