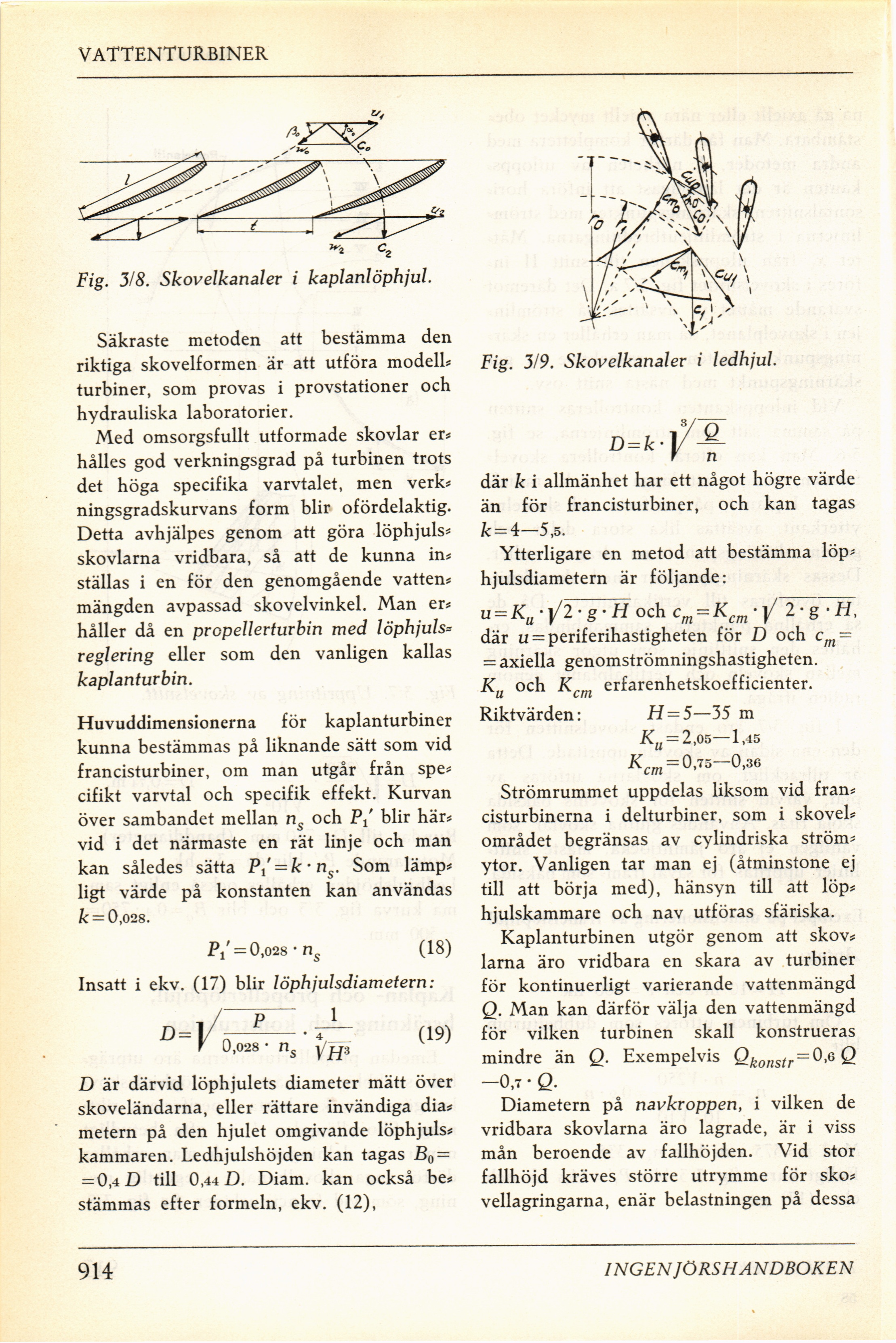

VATTENTURBINER
Fig. 3/8. Skovelkarialer i kaplanlöphjul.
Säkraste metoden att bestämma den
riktiga skovelformen är att utföra modell*
turbiner, som provas i provstationer och
hydrauliska laboratorier.
Med omsorgsfullt utformade skövlar er*
hålles god verkningsgrad på turbinen trots
det höga specifika varvtalet, men verk*
ningsgradskurvans form blir ofördelaktig.
Detta avhjälpes genom att göra löphjuls*
skovlarna vridbara, så att de kunna in*
ställas i en för den genomgående vatten*
mängden avpassad skovelvinkel. Man er*
håller då en prcpellerturbin med löphjuls=
reglering eller som den vanligen kallas
kaplanturbin.
Huvuddimensionerna för kaplanturbiner
kunna bestämmas på liknande sätt som vid
francisturbiner, om man utgår från spe*
cifikt varvtal och specifik effekt. Kurvan
över sambandet mellan ns och P,’ blir här*
vid i det närmaste en rät linje och man
kan således sätta P1’ = fc-ns. Som lämp*
ligt värde på konstanten kan användas
k = 0,028.
P/ = 0,o28-ns (18)
Insatt i ekv. (17) blir löphjulsdiametern:
D=t/~——–(19)
r 0,028- ns yjp
D är därvid löphjulets diameter mätt över
skoveländarna, eller rättare invändiga dia*
metern på den hjulet omgivande löphjuls*
kammaren. Ledhjulshöjden kan tagas B0 =
= 0,4 D till 0,44 D. Diam. kan också be*
stämmas efter formeln, ekv. (12),
Fig. 3/9. Skovelkanaler i ledhjul.
— f?
där k i allmänhet har ett något högre värde
än för francisturbiner, och kan tagas
k = 4—5,5.
Ytterligare en metod att bestämma löp*
hjulsdiametern är följande:
u = Ku ’ yi^H och Cm = Kcm ■ j/T^7f,
där u = periferihastigheten för D och cm =
= axiella genomströmningshastigheten.
Ku och Kcm erfarenhetskoefficienter.
Riktvärden: H = 5—35 m
Ku = 2,05—1,45
Kcm = 0,75-0,36
Strömrummet uppdelas liksom vid fran*
cisturbinerna i delturbiner, som i skovel*
området begränsas av cylindriska ström*
ytor. Vanligen tar man ej (åtminstone ej
till att börja med), hänsyn till att löp*
hjulskammare och nav utföras sfäriska.
Kaplanturbinen utgör genom att skov*
larna äro vridbara en skara av turbiner
för kontinuerligt varierande vattenmängd
Q. Man kan därför välja den vattenmängd
för vilken turbinen skall konstrueras
mindre än Q. Exempelvis Qkonstr = 0fiQ
—0,7 • Q.
Diametern på navkroppen, i vilken de
vridbara skovlarna äro lagrade, är i viss
mån beroende av fallhöjden. Vid stor
fallhöjd kräves större utrymme för sko*
vellagringarna, enär belastningen på dessa
914
