Ångpannor

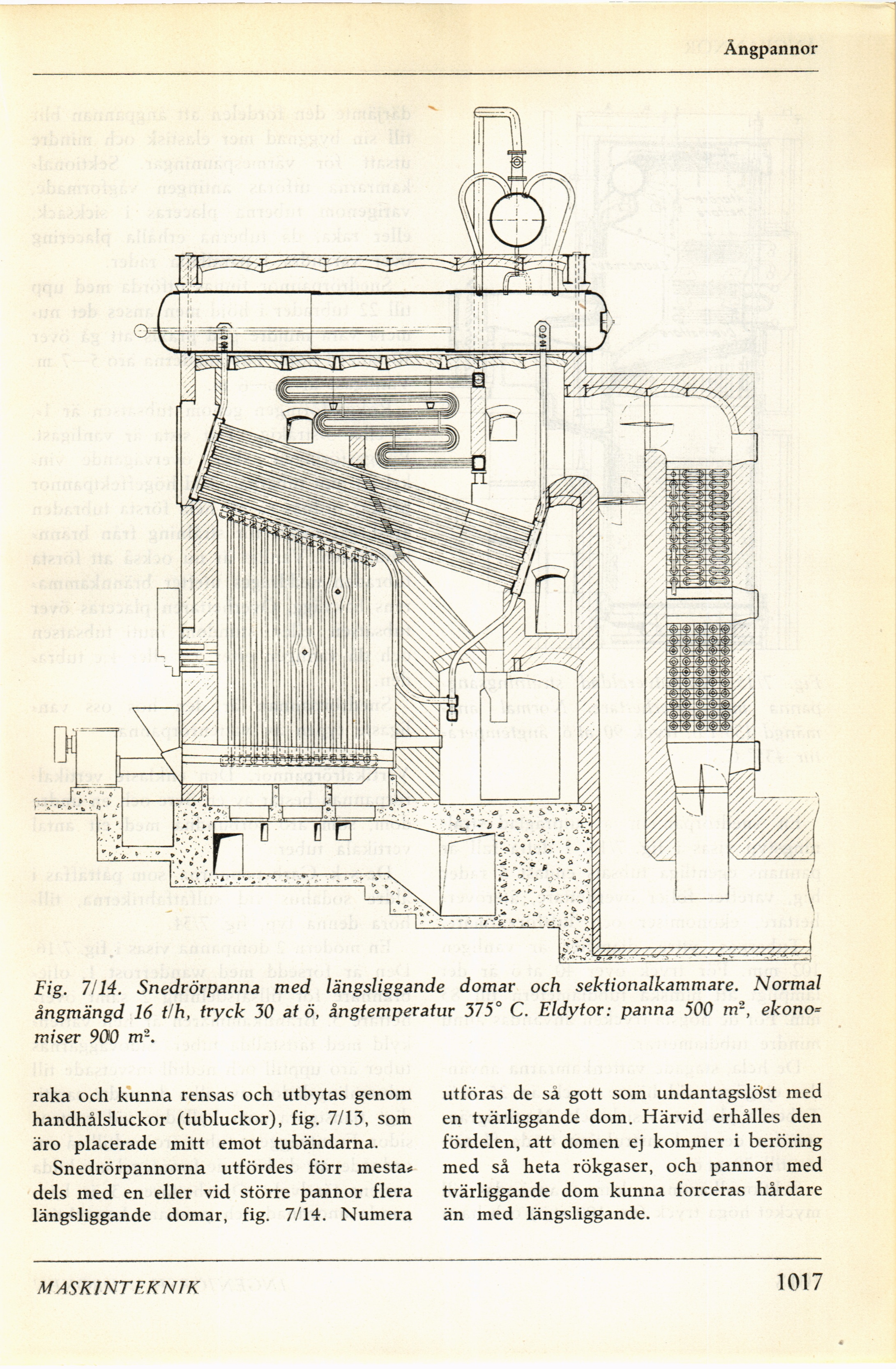

Fig. 7/14. Snedrörpanna med längsliggaride domar och sektionalkammare. Normal
ångmängd 16 t/h, tryck 30 at ö, ångtemperatur 375° C. Eldytor: panna 500 m2, ekonom
miser 900 m-.
raka och kunna rensas och utbytas genom
handhålsluckor (tubluckor), fig. 7/13, som
äro placerade mitt emot tubändarna.
Snedrörpannorna utfördes förr mesta*
dels med en eller vid större pannor flera
längsliggande domar, fig. 7/14. Numera
utföras de sä gott som undantagslöst med
en tvärliggande dom. Härvid erhålles den
fördelen, att domen ej kommer i beröring
med så heta rökgaser, och pannor med
tvärliggande dom kunna forceras hårdare
än med längsliggande.
MASKINTEKNIK
1017
