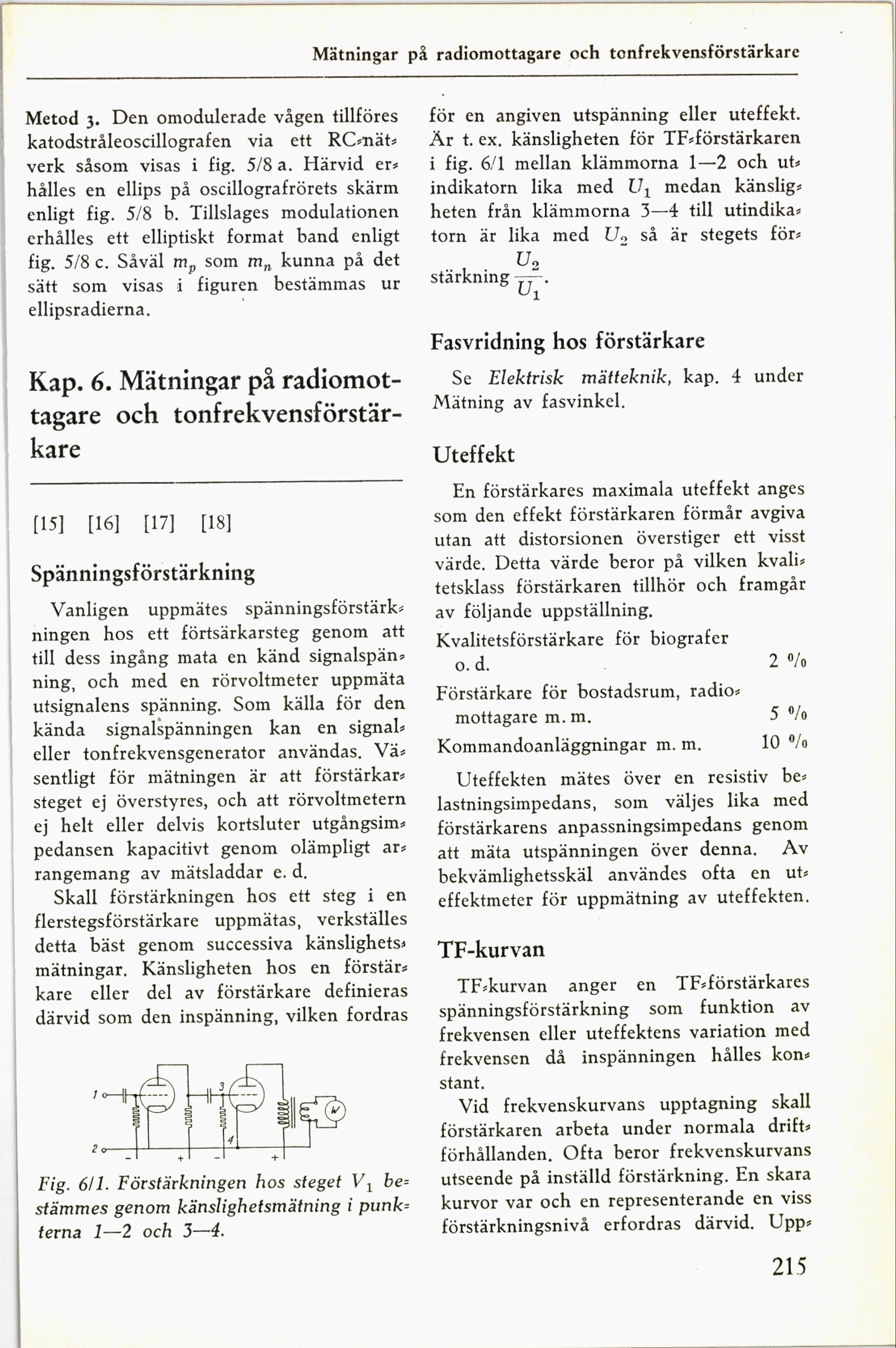

scanned image

<< prev. page << föreg. sida <<     >> nästa sida >> next page >>


Below is the raw OCR text from the above scanned image. Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan. Ser du något fel? Korrekturläs sidan nu!

This page has never been proofread. / Denna sida har aldrig korrekturlästs.

Mätningar på radiomottagare och tonfrekvensförstärkare

Metod z. Den omodulerade vågen tillföres
katodstråleoscillografen via ett RC-nät-
verk såsom visas i fig. 5X8 a. Härvid er-
hålles en ellips på oscillografrörets skärm
enligt fig. 5X8 b. Tillslages modulationen
erhålles ett elliptiskt format band enligt
fig. 5X8 c. såväl m» som m» kunna på det
sätt som visas ii figuren bestämmas ur
ellipsradierna. "

Kap. 6. Mätningar på radiomot-
tagare och tonfrekvensförstär-
kare

[15] [16] [17] [18]
spänningsförstärlcning

Vanligen uppmätes spänningsförstärk-
ningen hos ett förtsärkarsteg genom att
till dess ingång mata en känd signalspän-
ning, och med en rörvoltmeter uppmäta
utsignalens spänning. som källa för den
kända signalspänningen kan en signal-
eller tonfrekvensgenerator användas. Vä-
sentligt för mätningen är att förstärkar-
steget ej överstyres, och att rörvoltmetern
ej helt eller delvis kortsluter utgångsim-
pedansen kapacitin genom olämpligt ar-
rangemang av mätsladdar e. d.

skall förstärkningen hos ett steg i en
flerstegsförstärkare uppmätas, verkställes
detta bäst genom successiva känslighets-
mätningar. Känsligheten hos en förstär-
kare eller del av förstärkare definieras
därvid som den inspänning, vilken fordras

Fig. 6Xl. Förstärkningen hos steget V1 be-
stämmes genom känslighetsmätning i punk-
terna l—2 och J—4.

för en angiven utspänniing eller uteffekt.
Är t.ex. känsligheten för TF-förstärkaren
i fig. 6X1 mellan klämmorna 1—2 och ut-
indikatorn lika med U1 medan känslig-
heten från klämmorna 3—4 till utindika-
torn är lika med U2 sä är stegets för-

U1·

stärkning

Fasvridning hos förstärkare

se Elektrislc mätteknilc, kap. 4 under
Mätning av fasvinkel.

Uteffekt

En förstärkares maximala uteffekt anges
som den effekt förstärkaren förmår avgiva
utan att distorsionen överstiger ett visst
värde. Detta värde beror på vilken kvali-
tetsklass förstärkaren tillhör och framgår
av följande uppställning.

Kvalitetsförstärkare för biografer

o. d. 2 CVO
Förstärkare för bostadsrum, radio-

mottagare m.m. 5 Clo
Kommandoanläggningar m.m. 10 0X0

Uteffekten mätes över en resistiv be-
lastningsimpedans, som väljes lika med
förstärkarens anpassningsimpedans genom
att mäta utspänningen över denna. Av
bekvämlighetsskäl användes ofta en ut-
effektmeter för uppmätning av uteffekten.

TF-kurvan

TF-kurvan anger en TF-förstärkares
spänningsförstärkning som funktion av
frekvensen eller uteffektens variation med
frekvensen då inspänningen hålles kon-
stant.

Vid frekvenskurvans upptagning skall
förstärkaren arbeta under normala drift-
förhållanden· Ofta beror frekvenskurvans
utseende på inställd förstärkning. En skara
kurvor var och en representerande en viss
förstärkningsnivå erfordras därvid. Upp-

215
