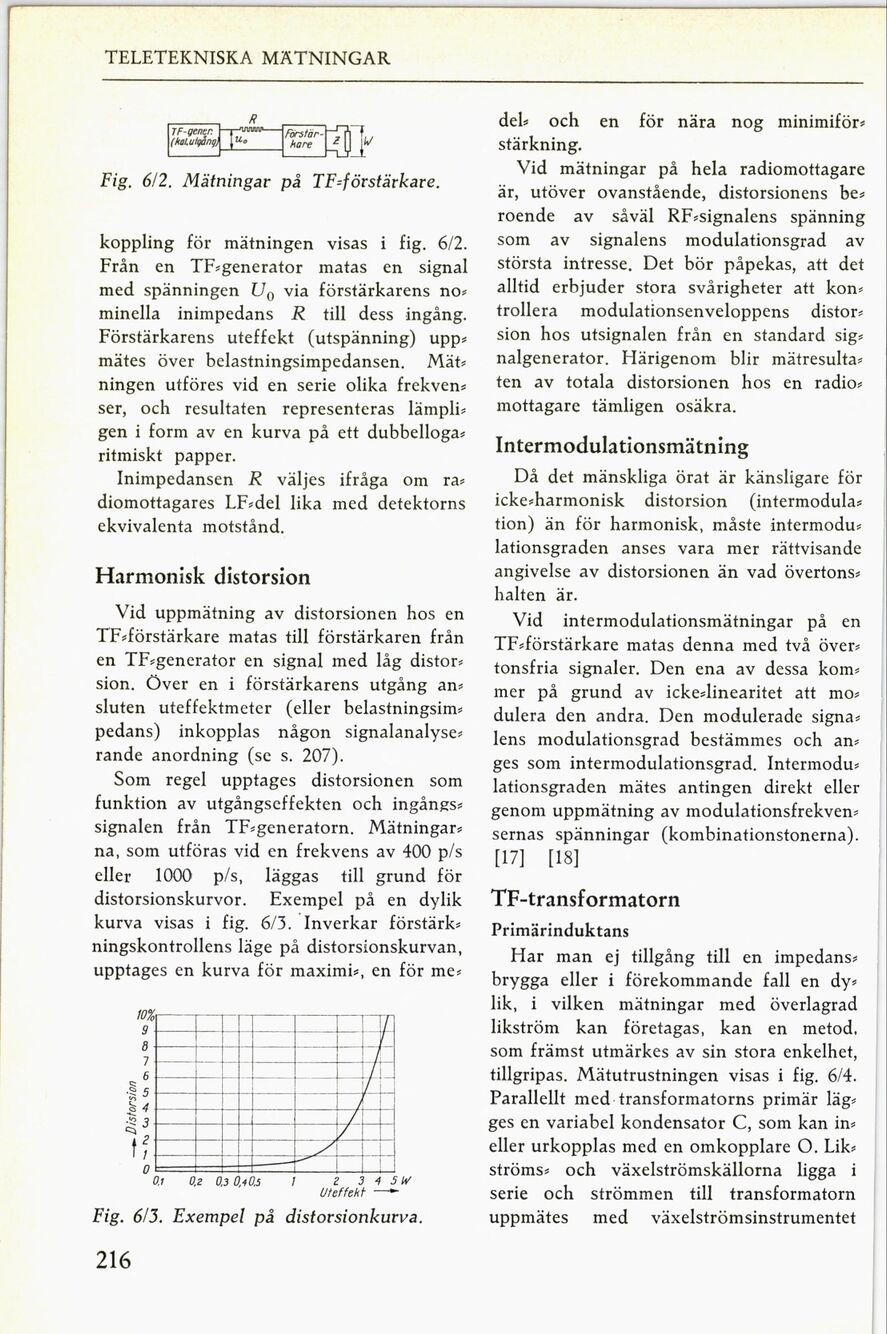

TELETEKleKA MÄTNINGAR
XP
Uwes-IF
Fig· 6X2. Mätningar på TF-fo·rstärkare.
koppling för mätningen visas i fig. 6-2.
Från en TF-generator matas en signal
med spänningen U0 via förstärkarens no-
minella inimpedans R till dess ingång-
Förstärkarens uteffekt (utspänning) upp-
mätes över belastningsimpedansen. Mät-
ningen utföres vid en serie olika frekven-
ser, och resultaten representeras lämpli-
gen i form av en kurva på ett dubbelloga-
ritmiskt papper.
lnimpedansen R väljes ifråga om ra-
diomottagares LF-del lika med detektorns
ekvivalenta motstånd.
Harmonisk distorsion
Vid uppmätning av distorsionen hos en
TF-förstärkare matas till förstärkaren från
en TF-generator en signal med låg distor-
sion. Over en i förstärkarens utgång an-
sluten uteffektmeter (eller belastningsim-
pedans) inkopplas någon signalanalyse-
rande anordning (se s. 207).
som regel upptages distorsionen som
funktion av utgångseffekten och ingångs-
signalen från TF-generatorn. Mätningar-
na, som utföras vid en frekvens av 400 st
eller 1000 st, läggas till grund för
distorsionskurvor. Exempel på en dylik
kurva visas i fig. 6XZ. .1nverkar förstärk-
ningskontrollens läge på distorsionskurvan,
upptages en kurva för maximi-, en för me-
—- Esters-cm
»
SICS
QNNUÄUICIN de
AI QZ CIA-os J 2 I 4 «-
Meffwir —-
Fig. 6XJ. Exempel på distorsionkurva
216
del- och en för nära nog minimiför-
stärkning.
Vid mätningar på hela radiomottagare
är, utöver ovanstående, distorsionens be-
roende av såväl RF-signalens spänning
som av signalens modulationsgrad av
största intresse. Det bör påpekas, att det
alltid erbjuder stora svårigheter att kon-
trollera modulationsenveloppens distor-
sion hos utsignalen från en standard sig-
nalgenerator. Härigenom blir mätresulta-
ten av totala distorsionen hos en radio-
mottagare tämligen osäkra.
Intermodulationsmätning
Då det mänskliga örat är känsligare för
icke-harmonisk distorsion (intermodula-
tion) än för harmonisk, måste intermodu-
lationsgraden anses vara mer rättvisande
angivelse av distorsionen än vad övertons-
halten är.
Vid intermodulationsmätningar på en
TF-förstärkare matas denna med två över-
tonsfria signaler. Den ena av dessa kom-
mer på grund av icke-linearitet att mo-
dulera den andra. Den modulerade signa-
lens modulationsgrad bestämmes och an-
ges som intermodulationsgrad. Intermodu-
lationsgraden mätes antingen direkt eller
genom uppmätning av modulationsfrekven-
sernas spänningar (kombinationstonerna).
ll7l l181
TF-transformatorn
Primärinduktans
Har man ej tillgång till en impedans-
brygga eller i förekommande fall en dy-
lik. i vilken mätningar med överlagrad
likström kan företagas. kan en metod.
som främst utmärkes av sin stora enkelhet,
tillgripas. Mätutrustningen visas i fig. 6-4.
Parallellt med-transformatorns primär läg-
ges en variabel kondensator C, som kan in-
eller urkopplas med en omkopplare O. Lik-
ströms- och växelströmskällorna ligga i
serie och strömmen till transformatorn
uppmätes med växelströmsinstrurnentet
