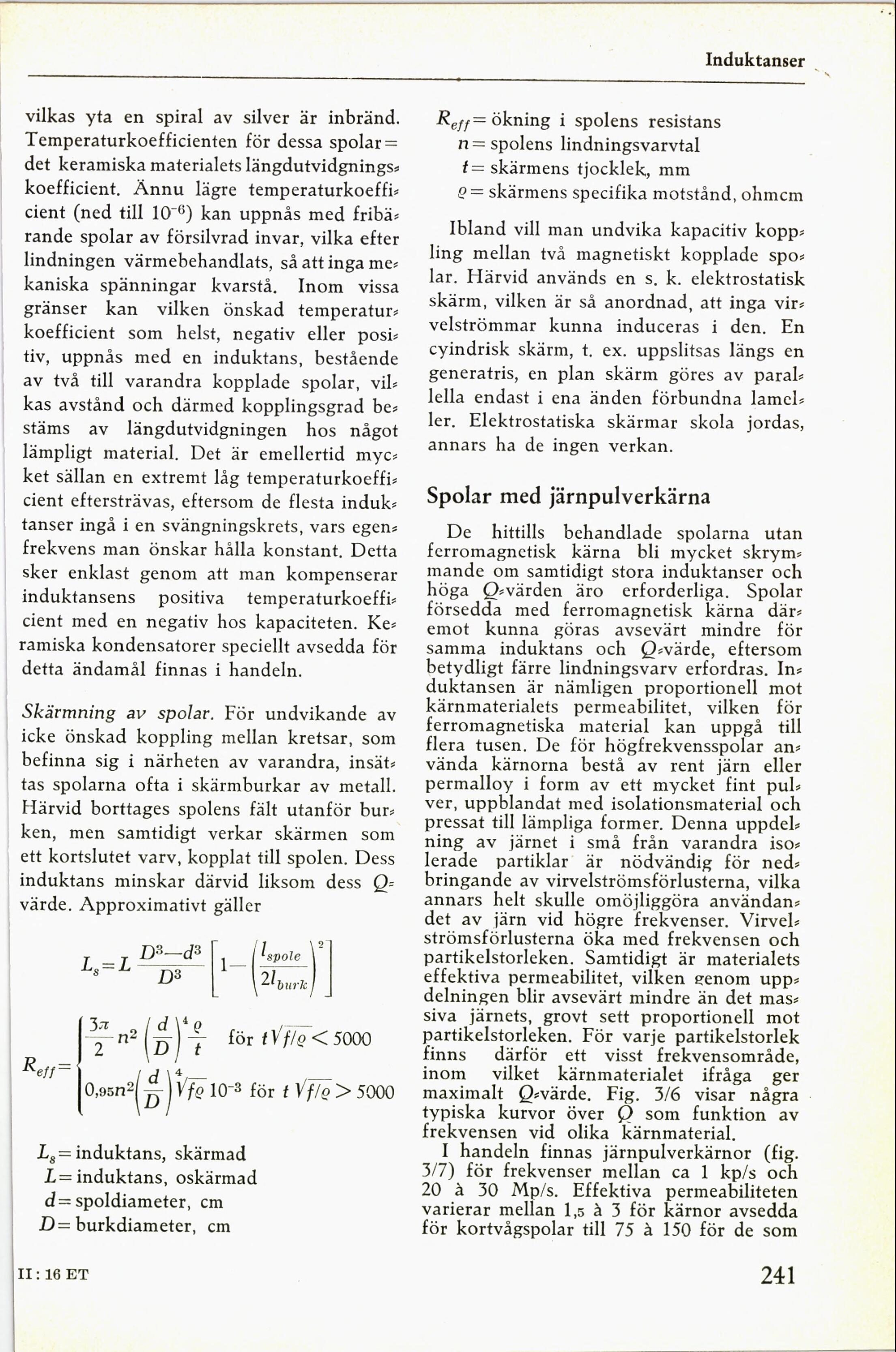

.—————————H
lnduktanser «
W
vilkas yta en spiral av silver är inbränd.
Temperaturkoefficienten för dessa spolar=
det keramiska materialets längdutvidgnings-
koefficient. Ännu lägre temperaturkoeffi-
cient (ned till 10·6) kan uppnås med frihä-
rande spolar av för-silvrad invar, vilka efter
lindningen värmebehandlats, så att inga me-
kaniska spänningar kvarstå. lnom vissa
gränser kan vilken önskad temperatur-
koefficient som helst, negativ eller posi-
tiv, uppnås med en induktans, bestående
av två till varandra kopplade spolar, vil-
kas avstånd och därmed kopplingsgrad be-
stäms av längdutvidgningen hos något
lämpligt material. Det är emellertid myc-
ket sällan en extremt låg temperaturkoeffi-
cient eftersträvas, eftersom de flesta induk-
tanser ingå i en svängningskrets, vars egen-
frekvens man önskar hålla konstant. Detta
sker enklast genom att man kompenserar
induktansens positiva temperaturkoeffi-
cient med en negativ hos kapaciteten. Ke-
ramiska kondensatorer speciellt avsedda för
detta ändamål finnas i handeln.
Skärmning av spolar. För undvikande av
icke önskad koppling mellan kretsar, som
befinna sig i närheten av varandra, insät-
tas spolarna ofta i skärrnburkar av metall.
Härvid borttages spolens fält utanför bur-
ken, men samtidigt verkar skärmen som
ett kortslutet varv, kopplat till spolen. Dess
induktans minskar därvid liksom dess Q-
värde. Approximativt gäller
— D3—d3 flspole 2
L8—L DS ll (-2,he»«l;) j
kök WAZ( 5000
Rw= 4 — —
o,9sn2(s) st 10—8 kök i VW ) 5000
I«s = induktans, skärmad
L= induktans, oskärmad
d = spoldiameter, cm
D= burkdiameter, cm
ll:16 IKT
RM= ökning i spolens resistans
n = spolens lindningsvarvtal
t= skärmens tjocklek, mm
g = skärmens specifika motstånd, ohmcm
lbland vill man undvika kapacitiv kopp-
ling mellan två magnetiskt kopplade spo-
lar. Härvid används en s. k. elektrostatisk
skärm, vilken är så anordnad, att inga vir-
velströmmar kunna induceras i den. En
cyindrisk skärm, t. ex. uppslitsas längs en
generatris, en plan skärm göres av paral-
lella endast i ena änden förbundna lamel-
ler. Elektrostatiska skärmar skola jordas,
annars ha de ingen verkan.
spolar med järnpulverkärna
De hittills behandlade spolarna utan
ferromagnetisk kärna bli mycket skrym-
mande om samtidigt stora induktanser och
höga Q-värden äro erforderliga. spolar
försedda med ferromagnetisk kärna där-
emot kunna göras avsevärt mindre för
samma induktans och Q-värde, eftersom
betydligt färre lindningsvarv erfordras. ln-
duktansen är nämligen proportionell mot
kärnmaterialets permeabilitet, vilken för
ferromagnetiska material kan uppgå till
flera tusen. De för högfrekvensspolar an-
vända kärnorna bestå av rent järn eller
permalloy i form av ett mycket fint pul-
ver, uppblandat med isolationsmaterial och
pressat till lämpliga former. Denna uppdel-
ning av järnet i små från varandra iso-
lerade partiklar är nödvändig för ned-
bringande av virvelströmsförlusterna, vilka
annars helt skulle omöjliggöra användan-
det av järn vid högre frekvenser. Virvel-
strömsförlusterna öka med frekvensen och
partikelstorleken. samtidigt är materialets
effektiva permeabilitet, vilken genom upp-
delningen blir avsevärt mindre än det mas-
siva järnets. grovt sett proportionell mot
partikelstorleken. För varje partikelstorlek
finns därför ett visst frekvensområde,
inom vilket kärnmaterialet ifråga ger
maximalt Q-värde. Fig. 3X6 visar några —
typiska kurvor över Q som funktion av
frekvensen vid olika kärnmaterial·
l handeln finnas järnpulverkärnor (fig.
3X7) för frekvenser mellan ca l kst och
20 å 30 Mst Effektiva permeabiliteten
varierar mellan 1,5 å 3 för kärnor avsedda
för kortvåg-spolar till 75 å 150 för de som
241
